Messen-Steuern-Regeln mit C-Control I |
C-Control Projekt Nr. 1

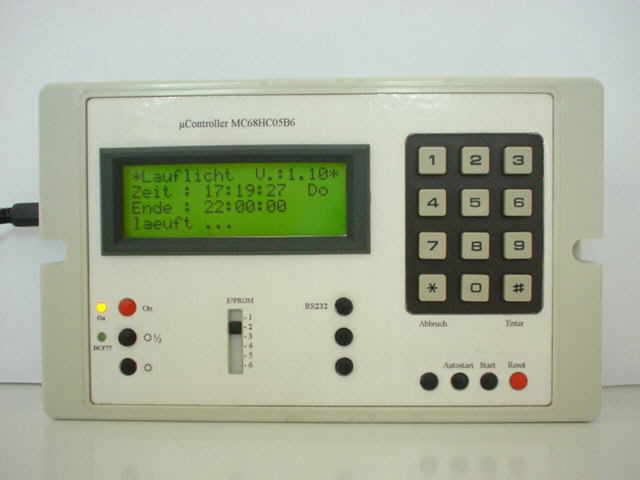

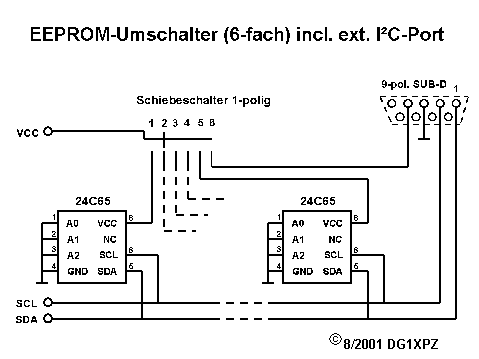

(zur Innenansicht-1.Ebene: mit der Maus über das Bild gehen und zur Innenansicht-2.Ebene: mit der Maus vom Bild gehen) Aufgabe: universelle Messdatenerfassung/SteuerungDieses universell einsetzbare System besteht aus dem C-Control/Main-Unit I"-Modul von CONRAD ELECTRONIC verbunden mit dem C-Control Applications Board". Die Flachfolientastatur, die zum Lieferumfang des Applications-Board gehört, wurde durch eine vernünftige Tastatur ersetzt und das 2x16-Display wurde durch ein 4x20-Display mit Hintergrundbeleuchtung ersetzt. Die Ports der "Main-Unit I" wurde auf je 2 15-pol. Sub-D-Buchsen nach rechts aussen geführt. Der serielle Anschluss, zum Laden der Programme und zur Kommunikation, befindet sich oben. Eine DCF-77-Aktivantenne lässt sich links anstecken. Weiterhin läßt sich RS232 abschalten, Reset, Autostart, Start und die DCF-LED sind zur Frontplatte geführt.Bei der "Main-Unit I" wird der Programm-Code in einem zusätzlichen EEPROM vom Typ 24C65 abgelegt. Um nicht jedes mal den PC starten zu müssen um ein anderes Meß-/Steuer-Programm in den EEPROM zu laden, habe ich den, auf der "Main-Unit I" befindlichen, EEPROM ausgelagert. Unterhalb des Displays befindet sich die EEPROM-Bank, auf der bis zu 6 I²C-EEPROMs stecken können. Der letzte (6.) Steckplatz ist parallel nach außen auf eine 9-pol. Sub-D-Buchse geführt. Wird der Steckplatz auf der EEPROM-Bank freigelassen, können an der Buchse weitere EEPROMs angeschlossen werden. Diese EEPROMs finden Platz in einem Steckergehäuse für 9-pol. SUB-D-Stecker/Buchsen. Zwischen den schon geladenen Programme kann dann per Schalter gewählt werden.  Versorgt wird das Ganze extern mit 12V und intern mit einem NiMH-Akku 9V/160mAh, der für ca. 4h Betrieb ausreicht. Programme:- Programm zum Prüfen und Anzeigen der Kapazität eines AkkusGröße: 5037 Byte (1210 Byte werden für Datenspeicherung benötigt) Programm-Info: Akku V1.19d - Programm zum Aufnehmen der Ladekennlinie eines Akkus Größe: 4086 Byte (1152 Byte werden für Datenspeicherung benötigt) Programm-Info: LAkku V1.01 - Programm Lauflicht Digitalport 1-7 Größe: 3462 Byte Programm-Info: Llicht V1.09 - Programm Wetterstation (Anzeige u. Aufzeichnung Temp/Luftdruck/Helligkeit) Größe: 4636 Byte (864 Byte pro Tag für Daten werden benötigt) Programm-Info: Wetter V1.16m - und noch ein paar kleine Projekte ... (teils Test-Routinen, Service-Routinen etc.) |
|
|
