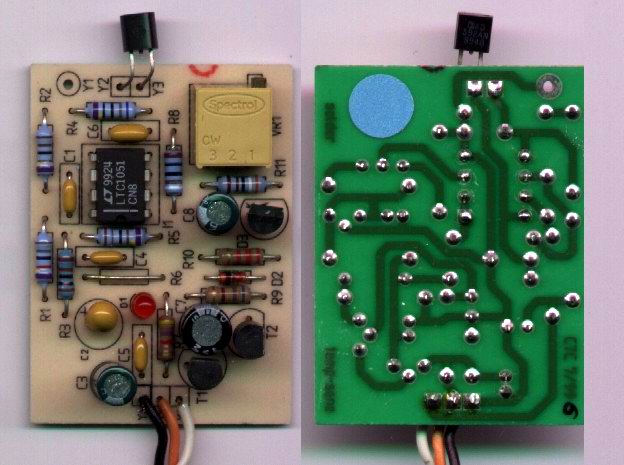

Der Temperatur-Sensor ist ein Zubehör für das Telemetriemodul oder das
Application-Board I. Es ermöglicht Temperaturen von -25 bis +102.5 Grad C zu
messen. Dieser Sensor ersetzt seit ca. 2000 den Sensor mit dem KTY87. Technische Daten:
- Maße (L/B/H): 50 x 38 x 18 mm
- Betriebsspannung 6.5 Volt (von Application-Board I oder Telemetrie-Modul)
- Stromaufnahme ca. 0.65 mA
- Messbereich -25 bis +102.5 Grad C +/-1% in linearen 0.5 Grad-Schritten
- zuletzt im Conrad-Katalog 2004, Best.-Nr.: 10 88 12 (bzw.12 11 93), Preis 25,95€
Berechnung:
für Basic-Unit:
define ad_temp ad[1] 'ad[1] bis ad[8] je nach verwendetem
Analogeingang
define temperatur word
#start
temperatur = (ad_temp - 50) / 2
print temperatur/10;".";temperatur mod 10;"°C "
goto start
end
für Telemetriemodul:
Eingangssignal A

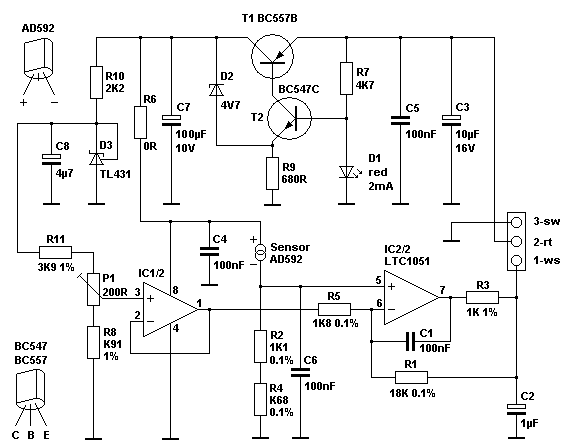

Y=(X-50)/2 (durch lineare Werte keine Tabelle erforderlich) Schaltplan:
|
