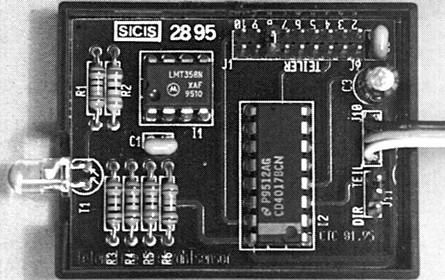

Der Drehzahl-Sensor ist ein Zubehör für das Telemetriemodul, die Telemetrie- Wetterstation oder das Application-Board I . Es ermöglicht die
Drehzahl im Bereich von 10 bis 60.000 U/min zu
messen. Als Sensor dient hier ein Fototransistor BPY40 der durch eine
Lichtquelle beleuchtet werden muss. Über den Jumper J11 kann gewählt werden
ob die Impulse direkt zur Unit gehen oder durch einen Teiler geschickt werden.
Mit den Jumpern J1 bis J9 kann das Teiler-Verhältnis gewählt
werden.
Der Sensor muss an den Frequenz-Messeingang angeschlossen werden (Freq, Freq1,
Freq2 oder Count je nach Unit). Technische Daten:
- Maße (L/B/H): 50 x 38 x 18 mm
- Betriebsspannung 6.5 Volt (von Application-Board I oder Telemetrie-Modul)
- Stromaufnahme ca. 1.6 mA
- Messbereich Drehzahl 10 bis 60.000 U/min, +/-1%
- zuletzt im Conrad-Katalog 2003, Best.-Nr.: 10 87 58, Preis ca.
15€
Berechnung:
für Basic-Unit:
define drehzahl freq '(bzw. freq1 oder freq2 bei
M-Unit)
#start
print drehzahl;" U/min"
goto start
end
für Telemetriemodul:
Eingangssignal Z
Schaltplan:
|
