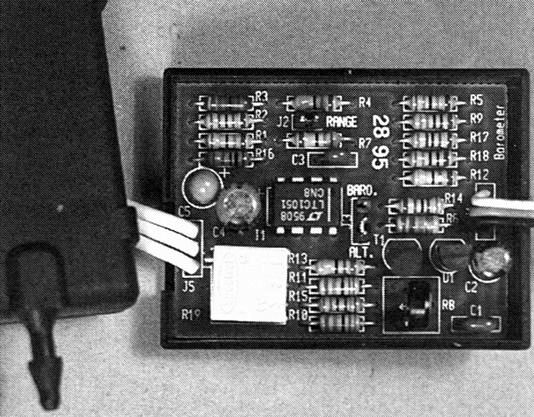

Der Luftdruck-/Höhen-Sensor ist ein Zubehör für das Telemetriemodul, die Telemetrie- Wetterstation oder das Application-Board I . Es ermöglicht
den Luftdruck im Bereich von 815 bis 1070 hPa bzw. die
Höhe im Bereich von 0 bis 2041 m zu
messen. Als Sensor dient hier der HS20. Technische Daten:
- Maße (L/B/H): 50 x 38 x 18 mm
- Betriebsspannung 6.5 Volt (von Application-Board I oder Telemetrie-Modul)
- Stromaufnahme ca. 9.5 mA
- Messbereich-1 Luftdruck 815 bis 1070 hPa abs,
+/-2%
Messbereich-2 Luftdruck 860 bis 1070 hPa abs (Jumper J2 gesetzt),
+/-2%
Messbereich-1 Höhe 0 bis 510 m
Messbereich-2 Höhe 0 bis 2041 m (Jumper J2 gesetzt)
- zuletzt im Conrad-Katalog 2003, Best.-Nr.: 10 87 74 & 12 12 31, Preis ca.
75€
Berechnung:
Luftdruck:
für Basic-Unit:
define ad_baro ad[1]
'ad[1] bis ad[8] je nach verwendetem
Analogeingang
define baro word
#start
looktab barotable, ad_baro, baro
print baro+16;" hPa" '(je 100 m Höhe
10.9 hPa addieren)
goto start
end
table barotable "tables/baro.tab"
für Telemetriemodul:
Tabelle BARO.TAB verwenden
Eingangssignal A+16 '(je 100 m Höhe 10.9 hPa
addieren)
oder Höhe:
für Basic-Unit:
define ad_hoehe ad[1]
'ad[1] bis ad[8] je nach verwendetem Analogeingang
define hoehe word
#start
looktab hoehetable, ad_hoehe, hoehe
print hoehe;" m"
goto start
end
table hoehetable "tables/h510.tab" '(oder
tables/h2041.tab)
für Telemetriemodul:
Eingangssignal A
Tabelle H510.TAB verwenden '(oder H2041.TAB)
Schaltplan:
Download
|
