Das SDR - Pappradio von Stephan Schaa

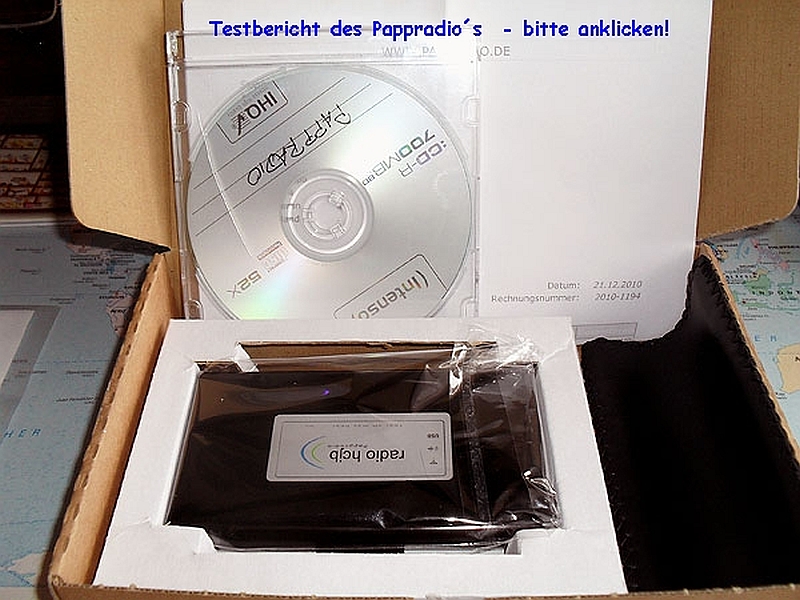

Das Pappradio in der Lieferverpackung, der SDR, die Installations-CD und eine schöne Schutztasche für das Pappradio

Das Pappradio von Stephan Schaa
Das Pappradio in voller Pracht und nach den ersten Versuchen ist der SDR nach meinem Eindruck auf keinen Fall aus "Pappe", hi

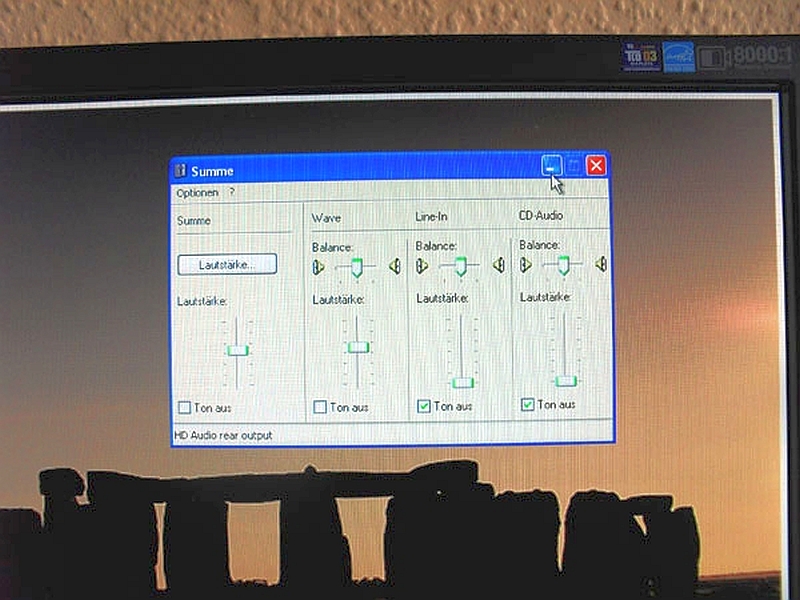

Die ersten Schritte; Die Einstellung der Soundkarte, die Wiedergabe oder Line out

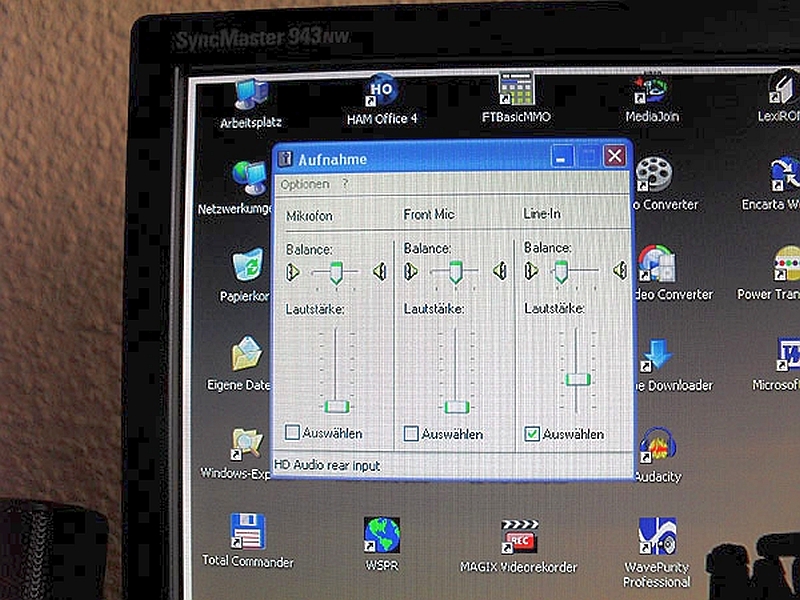

dann die Aufnahme oder Line in

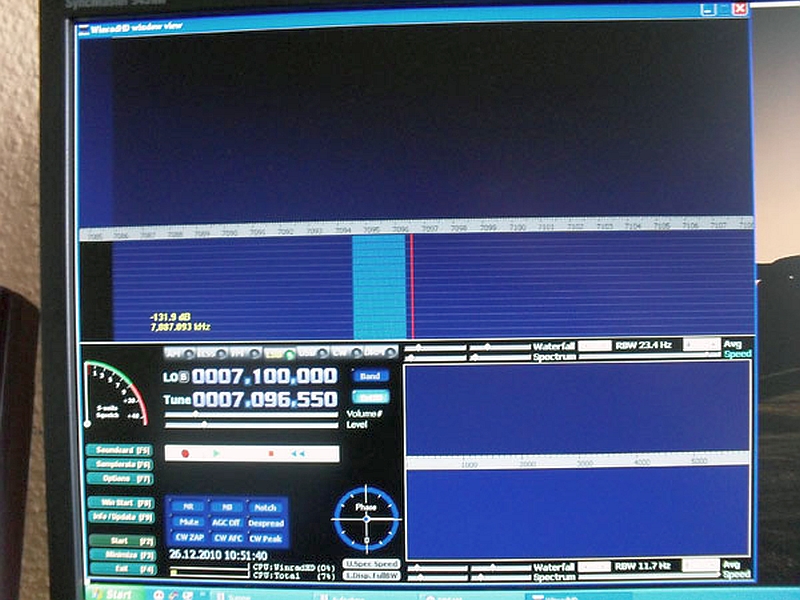

Winrad, die Software zur Steuerung des Pappradios nach der Installation auf dem Rechner

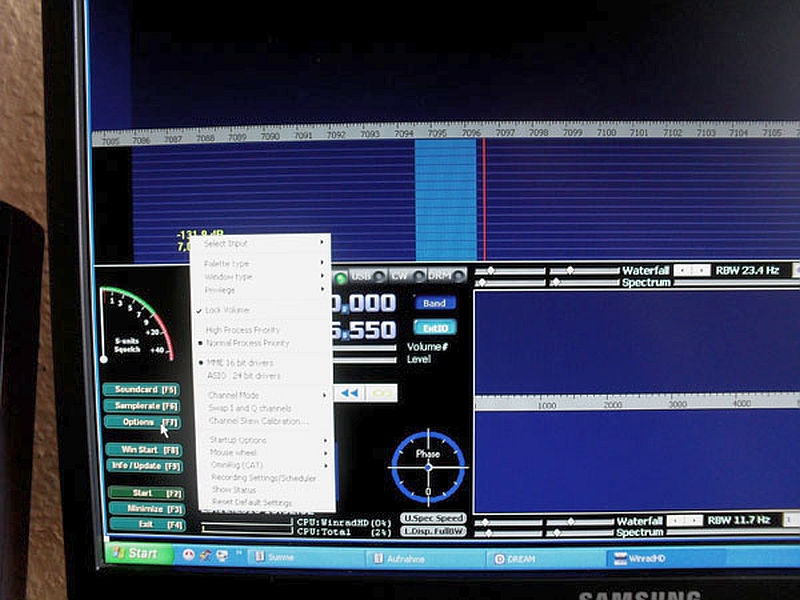

Die Konfiguration von Winrad unter "Options" und Soundcard und Samplerate.
weiters dazu auf der Installations-CD

Unter Select Input HCJB-Pappradio aktivieren

Unter Channel Mode I(Left) / Q(Right) aktivieren

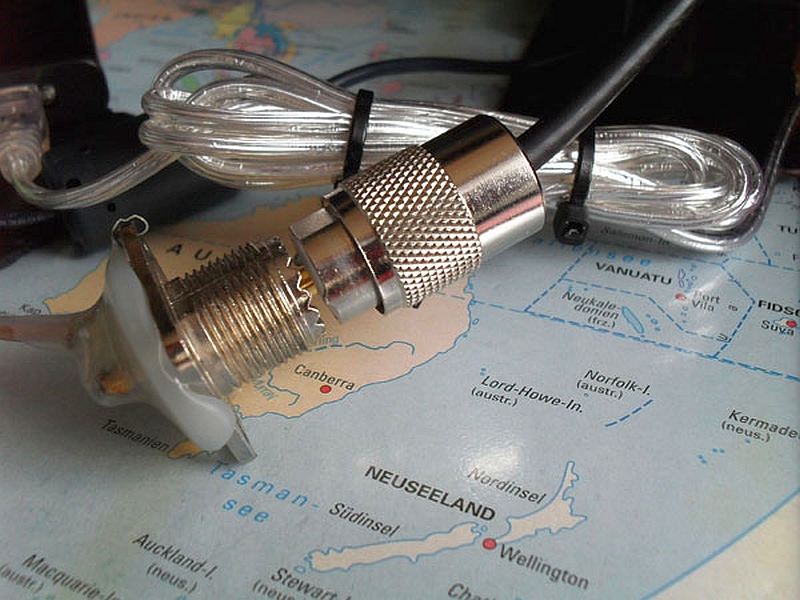

Meine selbst gebastelte Antennenkupplung für den SDR.
3.5 Klinke über 50 Ohm Teflonkabel auf eine PL-Buchse,
als provisorischen Preselektor benutze ich meinen Antennentuner!

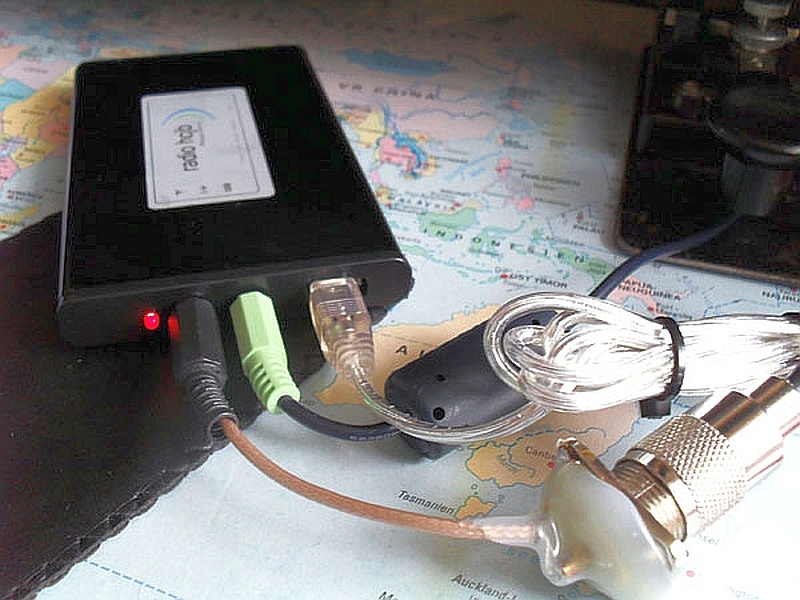

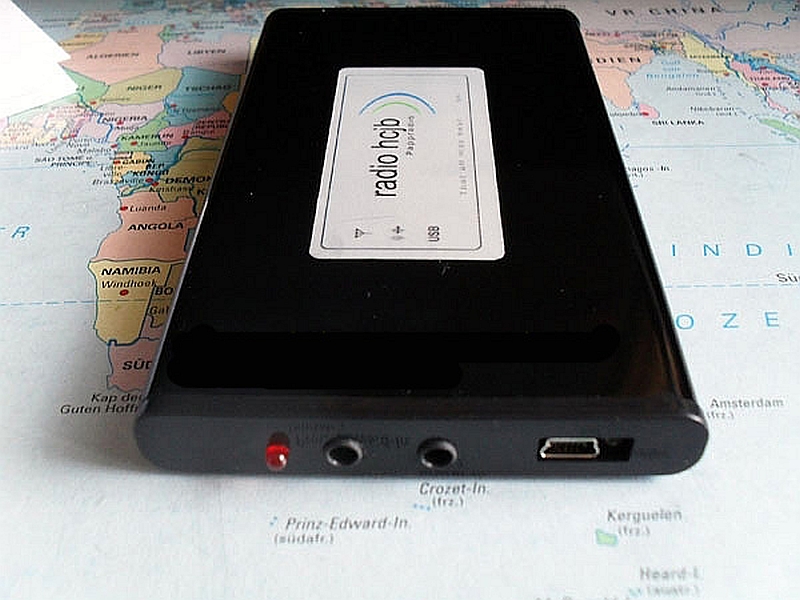

Anschluß des SDR an den Computer und die Antenne. Links-Antenne, Mitte-Soundkarte Line-In, Rechts USB 2.0 an Computer

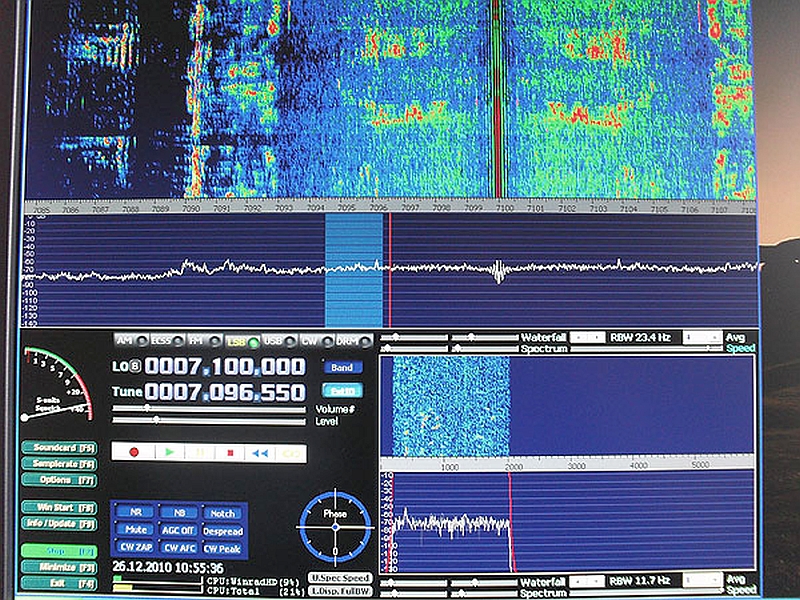

Erster Eindruck nach den Drücken des Start/Stop -Button´s auf der Frequenz von 7.096MHz

Nach drücken des "Band"-Button`s erscheint ein größeres Fenster zur Auswahl der Amateurbänder und der Rundfunkbänder

Zum Empfang der Mittel- und Langwelle muss ich die Masseverbindung an der Antennenkopplung trennen,
weil sonst der Empfängereingang zu sehr bedämpft wird.

Stimme Rußland`s auf Langwelle 243KHz mit getrennter Masse am Antennenstecker mit 9+60dB

Nach der Installation der DREAM-Software muss diese noch konfiguriert werden. Auswahl der Soundkarte für Line-In und Line-out

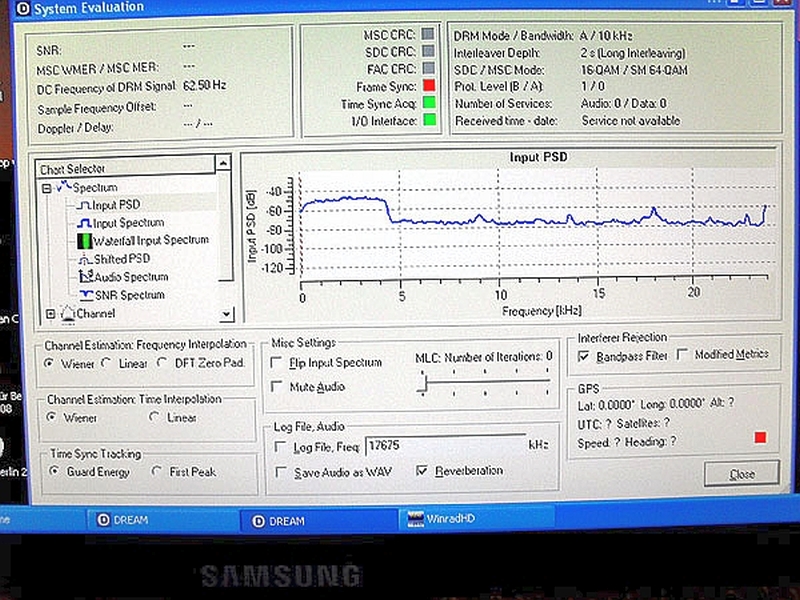

Jetzt muss noch die DREAM-Software mit einigen Häckchen konfiguriert werden und fertig ist die DRM-Software für DIGITAL RADIO MONDIALE Empfang

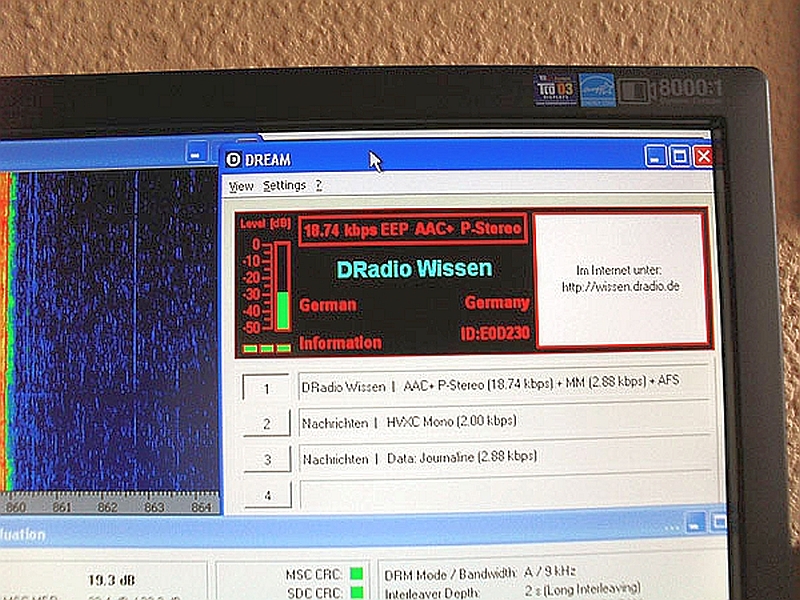

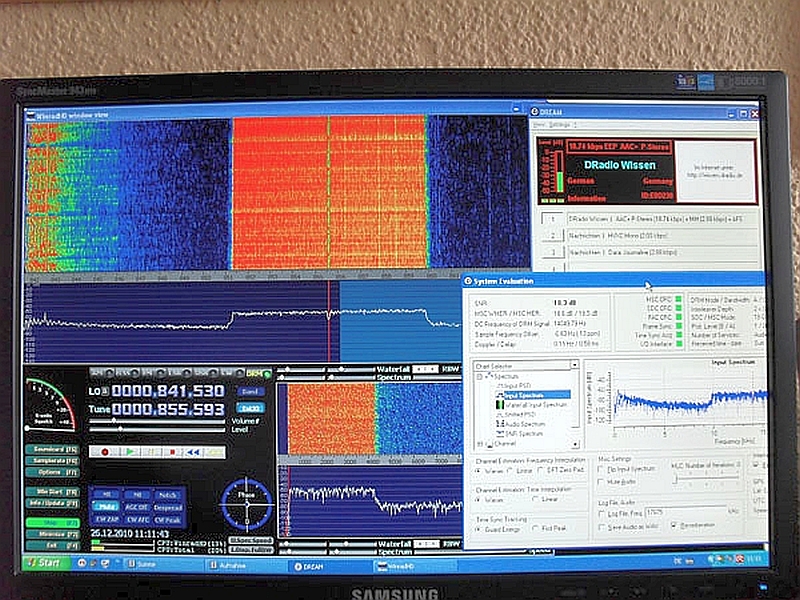

Dies war der erste DRM Erfolg auf MW "DRadio Wissen" 855KHz

Der SNR Signal/Rauschabstand von 19,7dB war auch akzeptabel mit der Antenne

Ein Blick auf Winrad und Dream in einem Bild

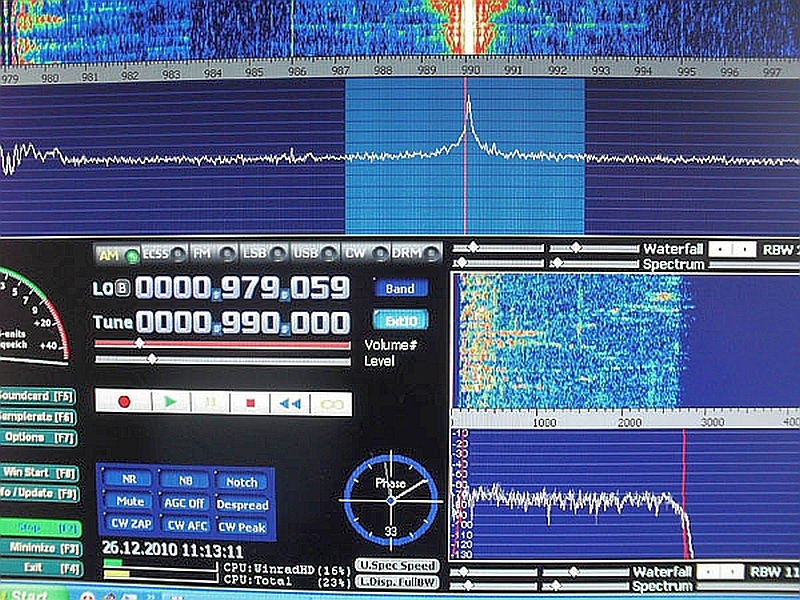

Deutschlandradio-Berlin auf 990KHz in AM

Der DRM sender "OLdie-Star" auf MW 1485KHz mit 25dB SNR

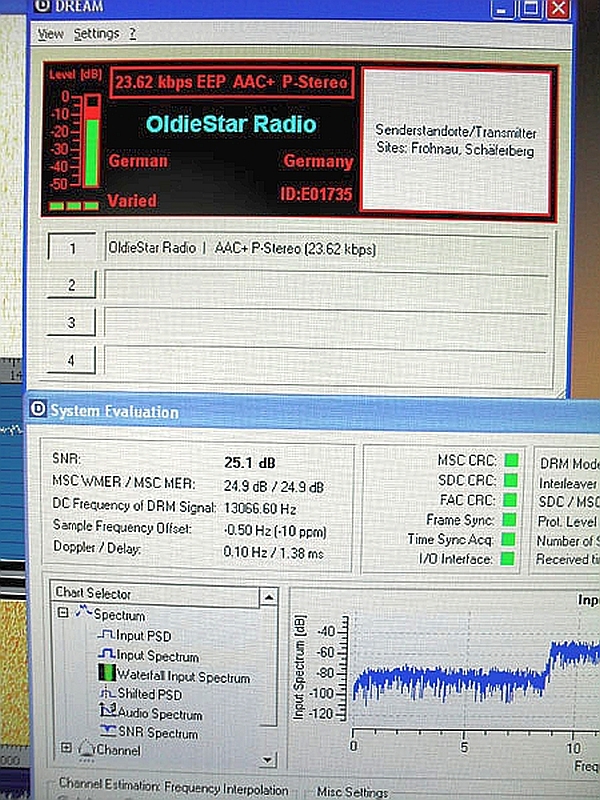

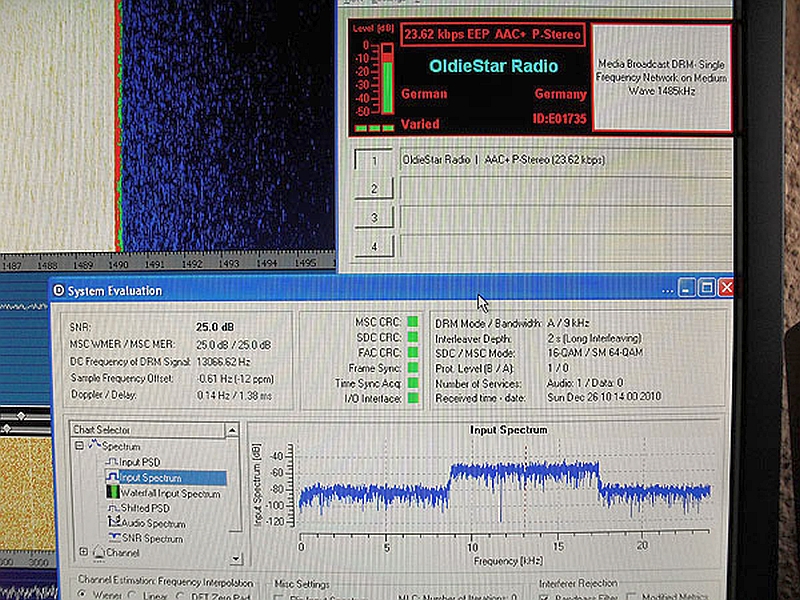

Eine Nahaufnahme im DREAM-Fester zum "Oldie-Star-Radio" Empfang

Label Service 0, ein russischer Sender auf 7325KHZ

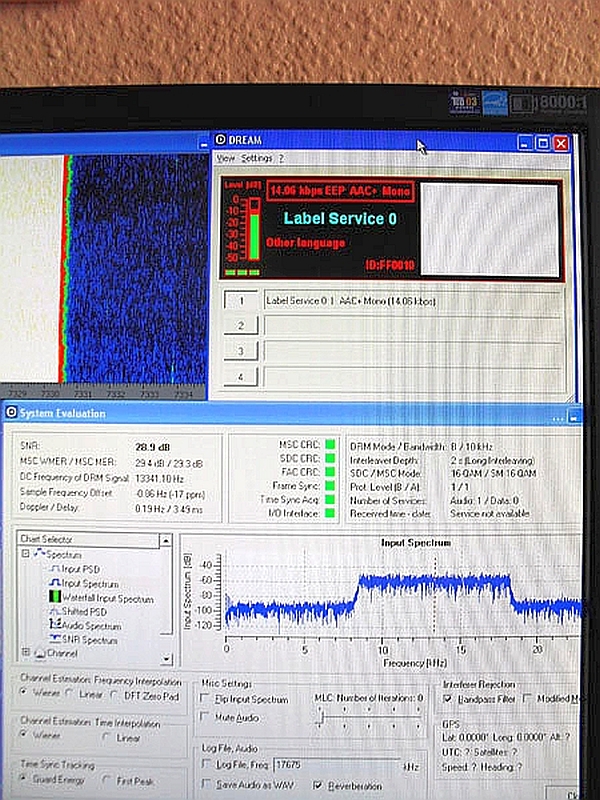

komplette Aufnahme des Label Sevice 0 auf 7325KHz mit 26,9 dB SNR

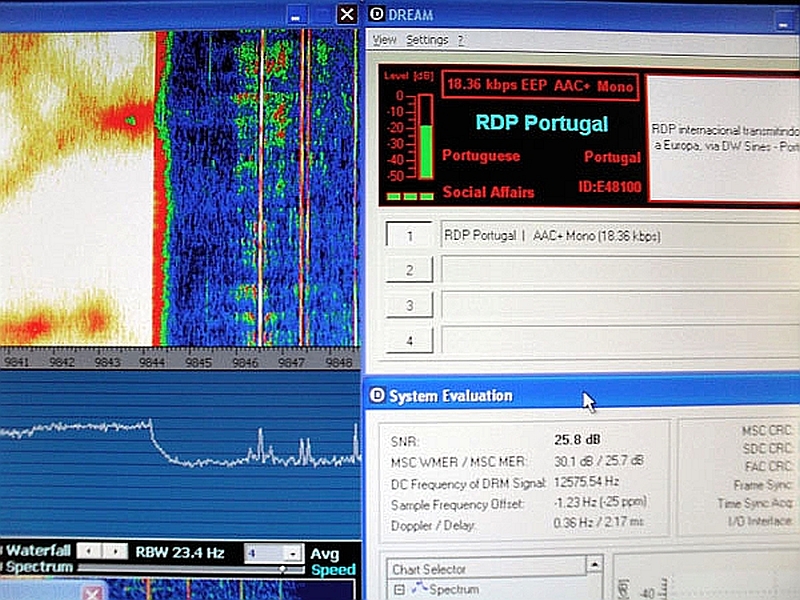

Der DRM Sender RDP-Portugal auf KW im 31m Band mit 25,8dB SNR

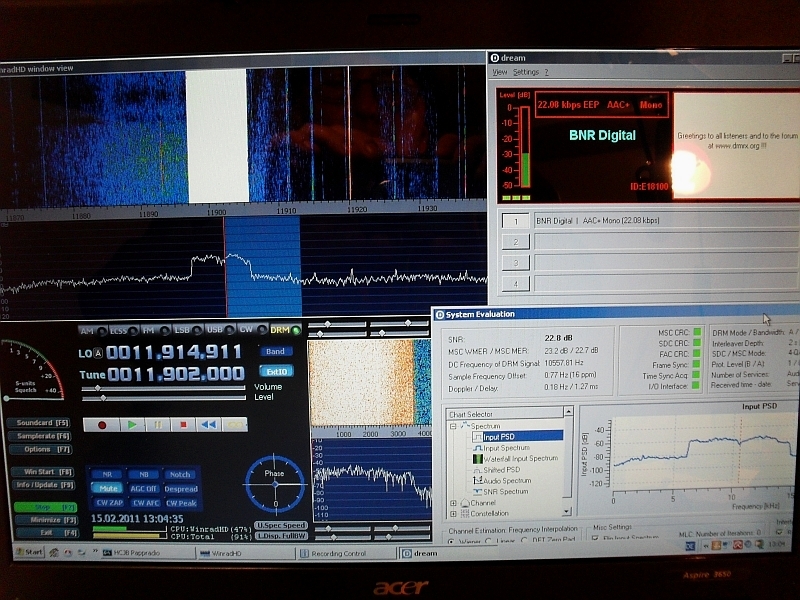

Der DRM Sender BNR-Digital Bulgarien auf KW im 31m Band mit 22,8dB SNR

Das Pappradio und MixW für Digimode

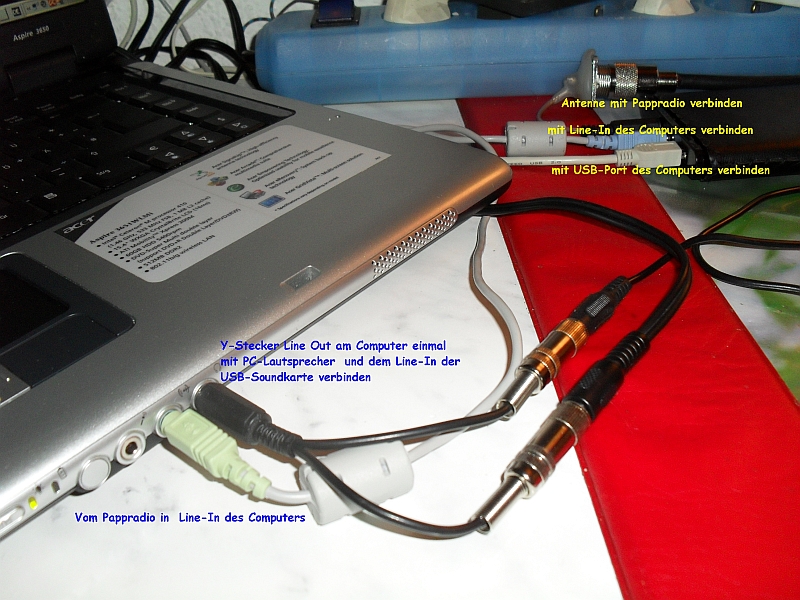

Die "Verkabelung" der Hardware

Die zweite externe USB-Soundkarte

Konfigurieren der Soundkarte für Winrad (Vergrößern, Bild bitte anklicken!)

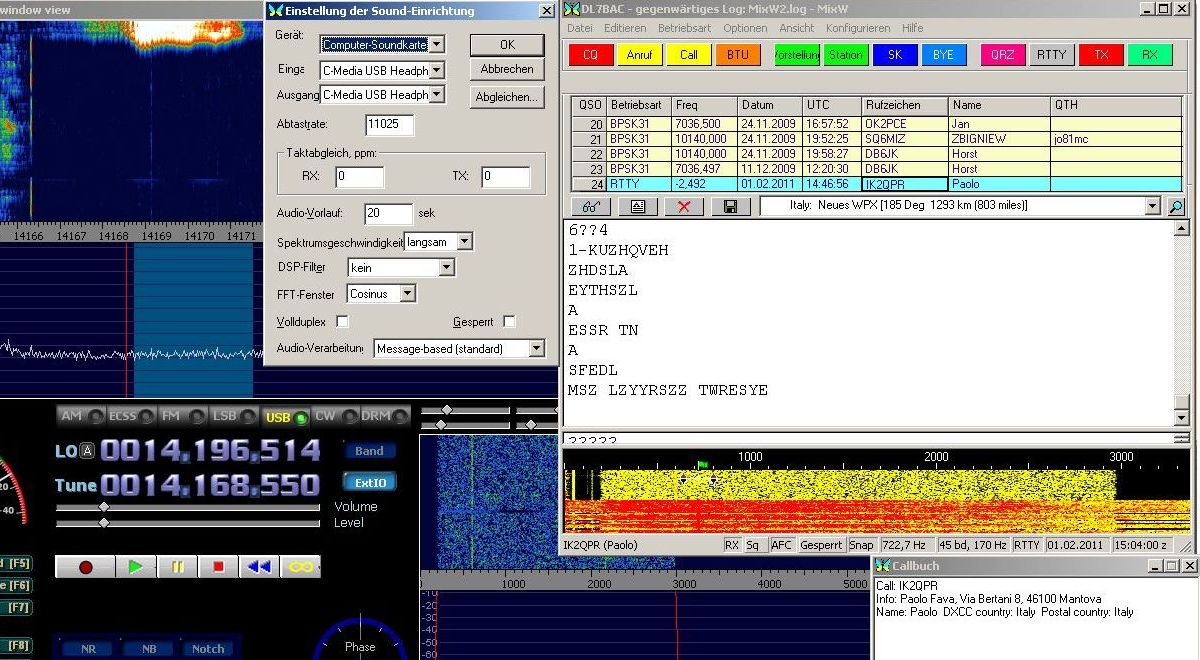

Konfigurieren der Soundkarte für MixW (Vergrößern, Bild bitte anklicken!)

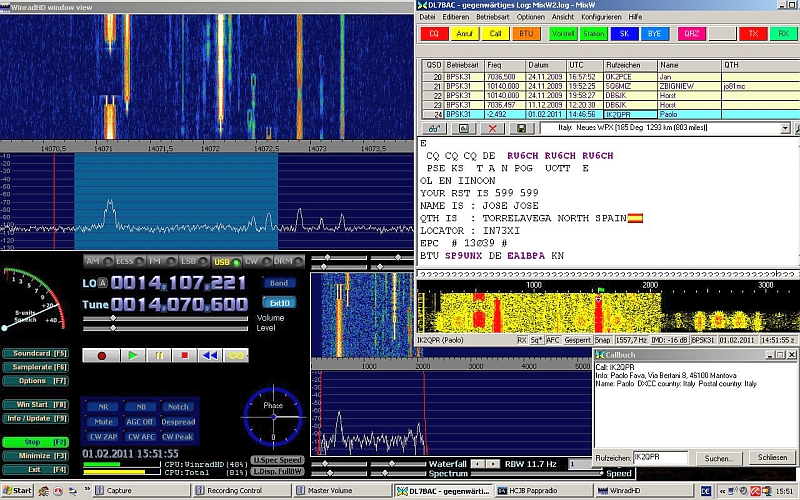

PSK Empfang mit dem Pappradio und MixW (Vergrößern, Bild bitte anklicken!)

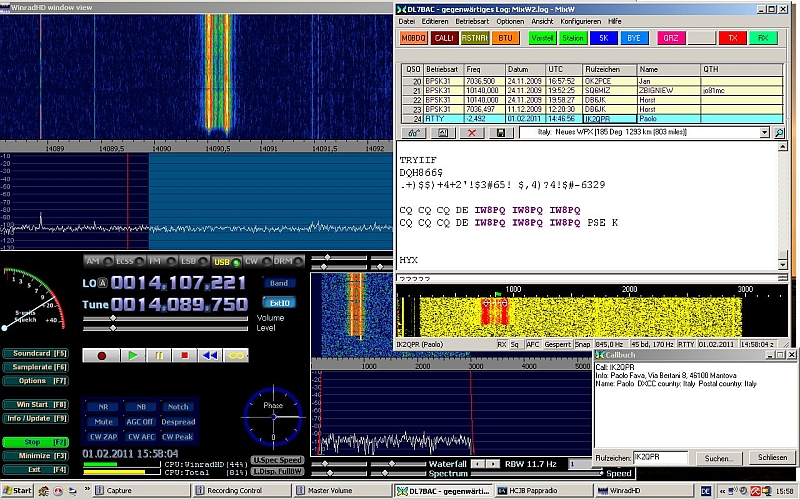

RTTY Empfang mit MixW und Pappradio (Vergrößern, Bild bitte anklicken!)(Vergrößern, Bild bitte anklicken!)

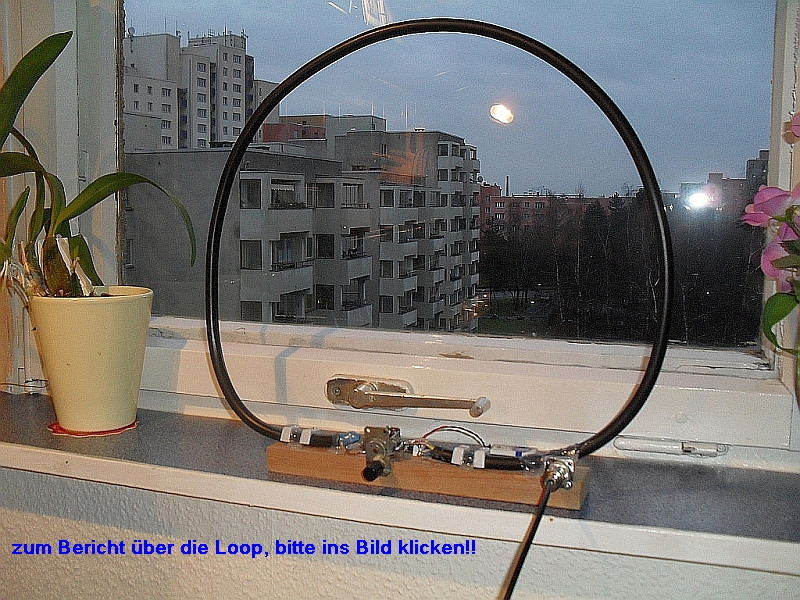

Das Pappradio und meine Loop

  • Die montierte Antenne

    Ich möchte mich auf dieser Seite herzlich für diese gute, saubere und preiswerte Arbeit für den Einstieg in das Hobby des "Software Defined Radio" bedanken und wünsche Stephan Schaa weiterhin viel Erfolg und alles Gute für`s weitere Leben.
    Mir persönlich hat er eine große Freude mit dem Pappradio gemacht, die ich so nicht erwartet habe.

    73 Bernhard, DL7BAC
