8-Bit AD-Wandler - TLC549


  • 3-Wire-Serial-Interface
  • 4 MHz Intern
  • 8-Bit Auflösung
  • Gehäuseform: 8-Pin DIP
  • Spannung: 4.0 bis 6.0 Volt
  • Stromverbrauch: 15 mW
  • Konvertierung: 0,017 Millisekunden
  • CMOS-Technologie
  • Preis: 2,45 ( z.B. Conrad-05/06)
Pin-Belegung

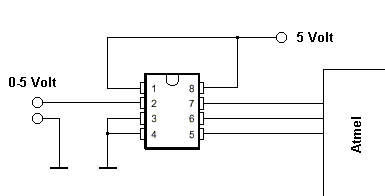

Beschaltung:

Beschaltung


Software:

'**********************************************************
'Compiler  : BASCOM-AVR
'Hardware : TLC549-Data  an PB.0
'                    TLC549-Clock an PB.1
'                    TLC549-CS     an PB.2
'                    LC-Display
'Chip type : AT90S2313
'**********************************************************
$regfile = "2313def.dat"
$crystal = 3579545

Ddrb.0 = 0
Portb.0 = 1
Ddrb.1 = 1
Ddrb.2 = 1

Dat Alias Pinb.0
Clk Alias Portb.1
Cs Alias Portb.2

Dim I As Byte
Dim Adbit As Byte
Dim Ad As Word
Dim U As Integer

Lcd "TLC549 Data-PB.0"
Locate 2 , 1
Lcd "CS-PB.2 Clk-PB.1"
Wait 3
Cls
Set Cs
Do
  Adbit = 0 : Ad = 0
  Reset Clk
  Reset Cs
  Waitus 2
  For I = 1 to 8
    Set Clk
    Shift Ad, Left
    Ad = Ad + Dat
    Reset   Clk
  Next
  Shift Ad, Left
  Set Cs
  Set Clk
  Cls
  U = Ad / 100
  Lcd "Spannung: "; U ; "."
  U = Ad Mod 100
  Lcd U ; " V"
  Wait 1
Loop

End
'AT90S2313
'Quarz 3.579MHz

'Pin PB0 ist Eingang
'Pullup von PB0 ein
'Pin PB1 ist Ausgang
'Pin PB2 ist Ausgang

'Alias-Namen vergeben für Ports



'Variablennamen und Typ festlegen




'Ausgabe des Textes auf LCD
'LCD-Cursor auf Zeile2, Spalte1
'Ausgabe des Textes auf LCD
'warte 3 Sekunden
'lösche LCD
'Cs auf High setzen
'Beginn der Schleife

'Clk auf Low setzen
'Cs auf Low setzen
'1.4 s Mindestwartezeit bis Daten anliegen
'bis 8 Bit einlesen
'Clk auf High setzen
'Schiebe Bits in Ad nach rechts
'hänge empf. Bit an Ad an
'Clk auf Low setzen
'nächstes Bit
'AD-Wert*2 (nur für 5V Referenzspannung)
'Cs auf High setzen
'Clk auf High setzen
'lösche LCD
'Vorkommawert abtrennen
'Vorkommawert auf Lcd ausgeben
'Nachkommawert abtrennen
'Nachkommawert auf Lcd ausgeben
'warte 3 Sekunde
'zum Beginn der Schleife


zum Download: tlc549.bas

Datenblatt: TLC549 PDF

Bezugsquellen:
Conrad Bestell-Nr.: 17 10 26-xx 2,45 Euro
Reichelt Bestell-Nr.: TLC 549 2,45 Euro
