Testes de um SDR com osciloscopio duplo canal



Teste feitos com um SDRZero e o "software oscilloscope" de Bernd Reiser.

Por PY4ZBZ   16-11-2010



Esse osciloscópio por software funciona SIMULTANEAMENTE de varias formas:

 1 - como osciloscópio normal de dois canais, permitindo ver formas de onda (y=f(t)) (em rosa e verde);

 2 - como osciloscopio no modo X/Y (figuras de Lissajous); (em azul)

3 - como analisador de espectro (A=f(f)); (em amarelo)

4 - como analisador de distribuição de probabilidade (histograma) ; (em vermelho)



As saídas I e Q do SDRZero ligadas nas entradas do osciloscopio, nos canais L e R.

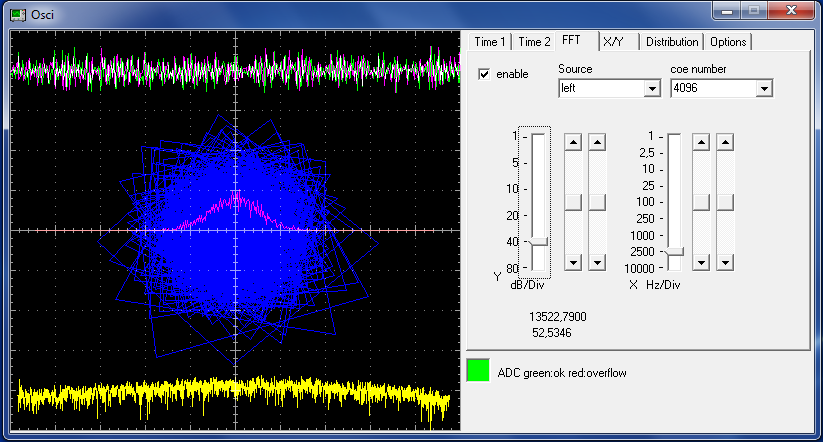

Somente ruído branco na entrada do SDR. Formas de ondas aleatórias, espectro plano e  distribuição normal:

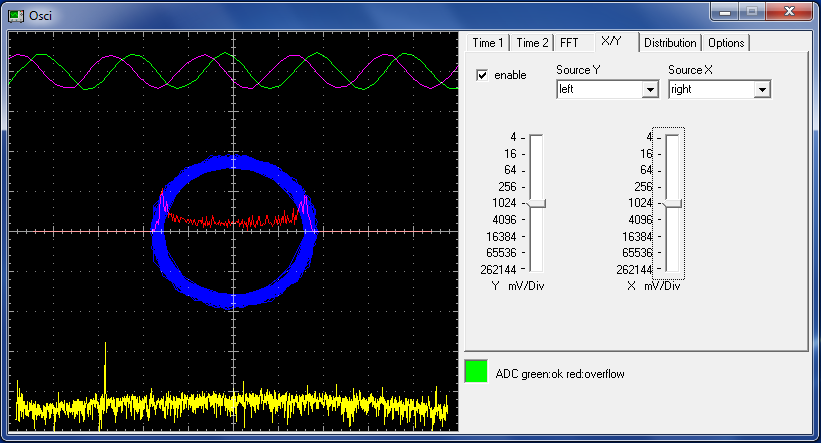

Com uma portadora pura a uns 40 dB acima do ruido numa banda de 24 kHz. Sem ruído nenhum teriamos um circulo fino. Podemos ver o defasamento de 90 graus nas formas de onda dos sinais I e Q, assim como o circulo na figura de Lissajous que corresponde a combinação nos eixos X e Y de dois sinais a 90 graus.:

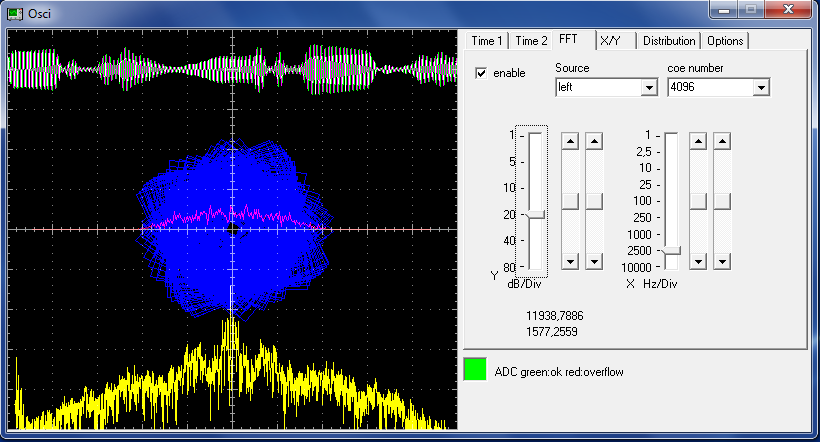

Com um sinal AM broadcast. Formas de onda com envoltoria do sinal modulante, e espectro com duas bandas laterais idênticas em torno da portadora :

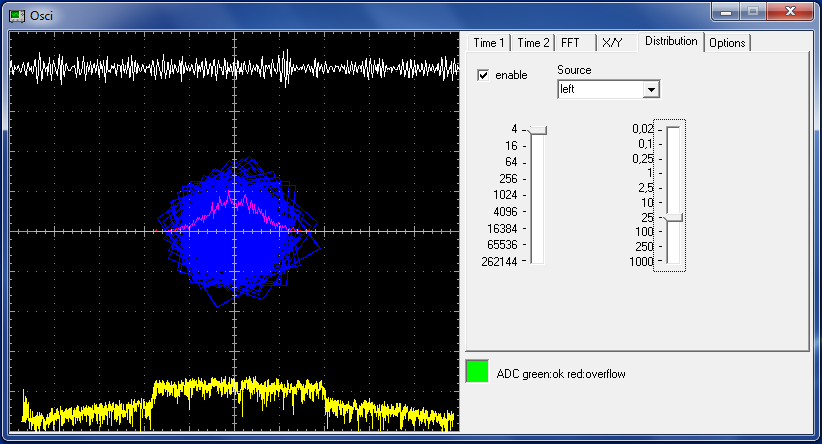

Com um sinal DRM broadcast (CVC do Chile). É praticamente a mesma coisa que ruido branco (primeira figura):
