Interfaces para SSTV, MixW, DIGTRX, etc...

com HT (Hand Talk)



Por PY4ZBZ  (06-07-2006)



Para:   Kenwood  TH-F6    e    ADI  AT-201



Apesar de testados apenas no TH-F6 e no AT-201, acredito que funcionem na maioria dos HT da Kenwood e ADI respectivamente. Para outras marcas, verificar no manual, observando os detalhes descritos mais abaixo. O principio é quase sempre baseado em um dos dois esquemas, podendo diferir os plugues usados, a sua conexão, etc...

Obs.: Os esquemas seguintes usam o pino 7 (RTS) do conector DB9 da porta serial para comando do PTT, como é realmente o caso da maioria dos programas, e que muitas vezes permitem escolher RTS ou DTR no setup. Portanto, para estes esquemas, deve ser escolhido RTS no setup para comando do PTT. Se você usar um programa que não permite esta escolha, e por exemplo usa DTR, então a conexão a ser usada no conector DB9 da interface é o pino 4 (DTR).



Os diagramas seguintes mostram os circuitos de interface (de construção caseira) para comando de PTT e transferência de áudio para ser usado com HT (Hand Talk) e permitir usar programas como SSTV, MixW, DIGTRX, etc...  O led verde acende quando o PTT não está sendo acionado pelo programa (repouso). O led vermelho acende quando o programa usado está no modo de transmissão, ou seja, quando o PTT esta sendo acionado pelo programa.

Importante

Note que no conector MIC de HT da Kenwood, a blindagem do cabo tem dupla função. Esta blindagem, que está ligada ao corpo (sleeve) do plugue, é usada para o comando do PTT , e não apenas como "terra" ! Isto é uma característica dos HT da Kenwood. Quando o PTT está sendo acionado pelo programa, esta blindagem realmente vira "terra" em CC (corrente continua), através do transistor da interface. Quando o PTT não esta sendo acionado, esta blindagem fica isolada do "terra" em CC, sendo que o capacitor de 0,1uF garante o aterramento em CA (corrente alternada, audio). Nos outros três plugues, a blindagem corresponde ao "terra". Observe também que o condutor interno do cabo, que vai ao conector MIC do HT, vai ao anel (ring), e não na ponta (tip) do plugue de 3,5mm (P2).

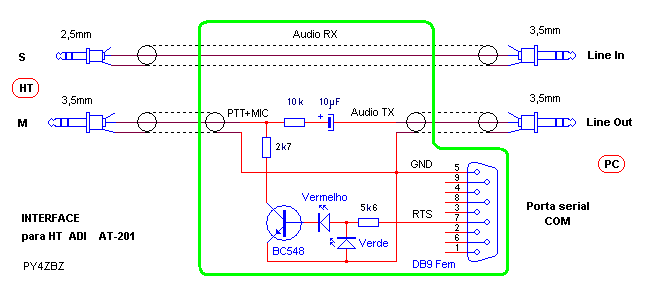

No caso de HT da ADI (e outros, verificar no manual) esta blindagem tem a função normal de "Terra", mas agora é o condutor interno que tem dupla função: em CC, atua como comando do PTT, e em CA, transfere o áudio TX:

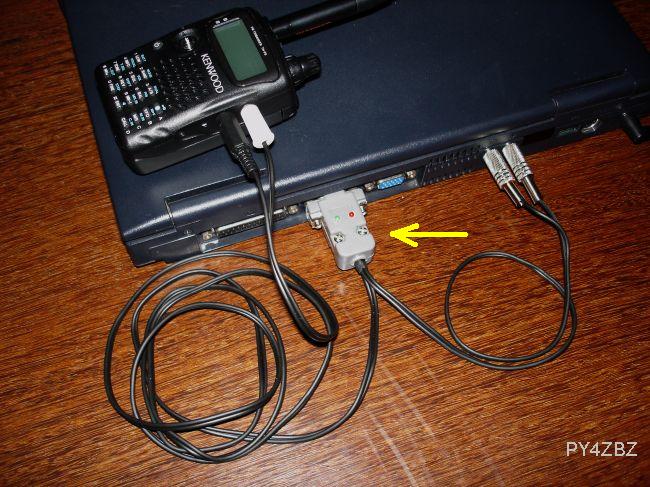

A parte do circuito marcada em verde é toda montada dentro da capinha do conector fêmea DB9, como pode ser visto na foto seguinte. Os leds são colados em dois furos feitos na capa, e o transistor é colado no meio deles. O condutor blindado do áudio RX apenas passa direto dentro da caixa:
