HF sem conversor no RTL-SDR



Por PY4ZBZ        21-06-2013        rev. 06-09-2013

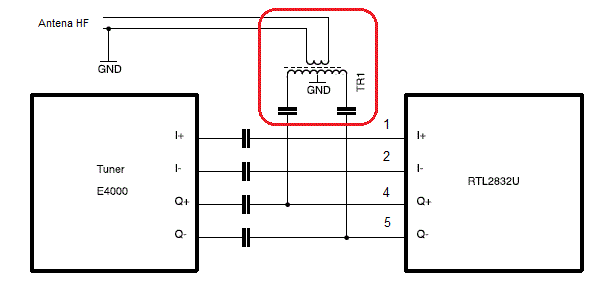

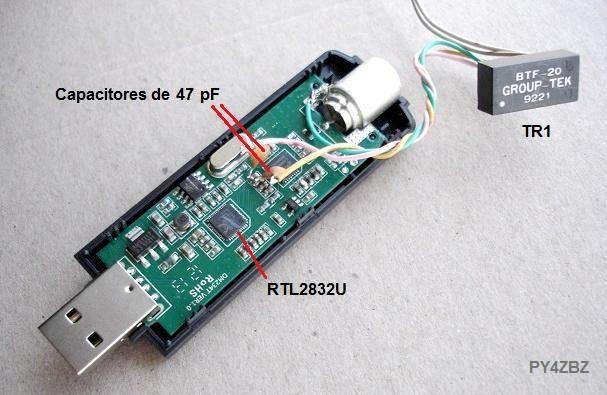

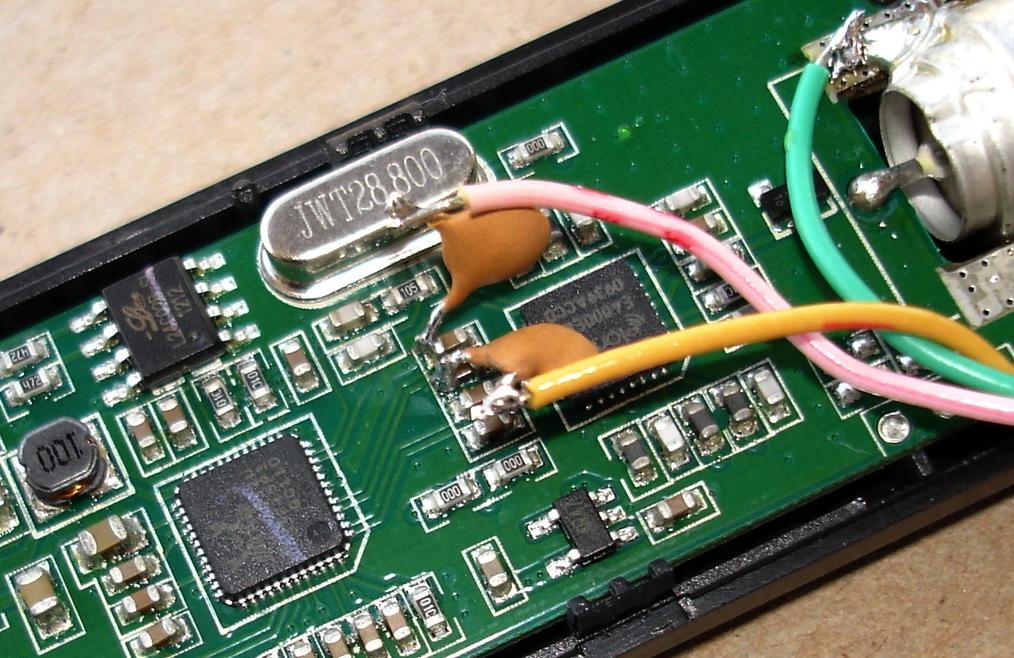

Apenas para matar a minha curiosidade, pois tenho um excelente SDR para HF (o SDR-IQ), resolvi testar a recepção HF direta no RTL2832, sem o uso do tuner E4000 ou qualquer outro conversor para HF. Utilizei a entrada diferencial Q do RTL (pinos 4 e 5) (poderia ser a entrada I também, pinos 1 e 2), via dois capacitores de 47 pf, soldados diretamente nos capacitores originais de acoplamento (e sem retira-los, o que seria o certo...) do sinal zero-IF Q vindo do E4000, e um simples transformador RF (TR1) com tap central, retirado de uma velha placa ethernet (parte em vermelho no diagrama seguinte). A antena de HF é ligada diretamente no primario dele (o certo seria via filtro passa-baixo e/ou passa-banda como explicado mais adiante):

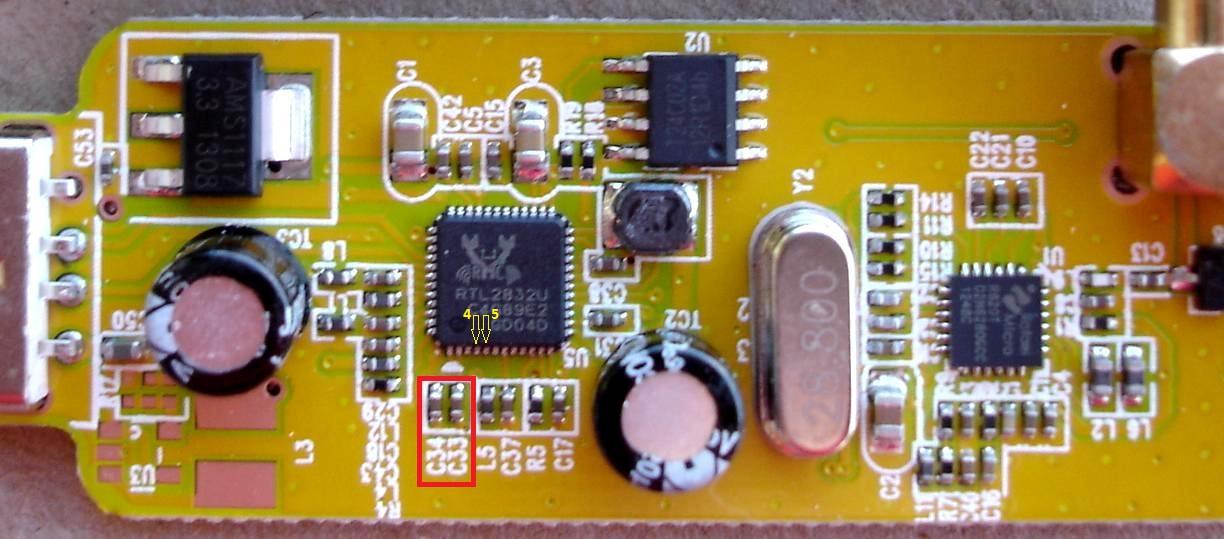

No dongle Ezcap com R820T os pinos 4 e 5 da entrada Q do RTL2832 não são usados e podem ser conectados diretamente ao transformador via capacitores. Para evitar interferência do R820T, é preciso desligar os capacitores C33 e C34 (em vermelho na figura seguinte) :

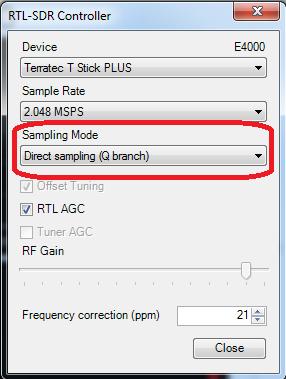

Utilizei o programa SDR# , com o RTL configurado para amostragem direta do sinal Q, como mostra a figura seguinte:

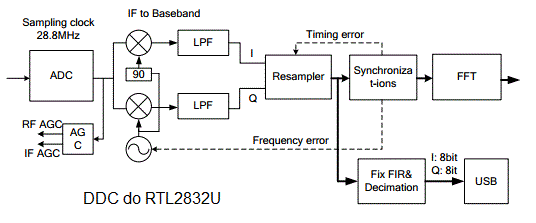

Assim o RTL2832 entra no Direct Sampling Mode e, com o clock em 28,8 MHz, permite sintonizar de 0 a 14,4 MHz na primeira janela de Nyquist (e um filtro passa-baixo de 14,4 MHz na entrada), e de 14,4 a 28,8 MHz na segunda janela de Nyquist, (e 28,8 a 43,2 MHz para a terceira...) usando um filtro passa-banda correspondente a cada faixa na entrada. A sintonia de 0 a 28,8 MHz é feita pela FI do DDC (Digital Down Converter) do RTL2832:

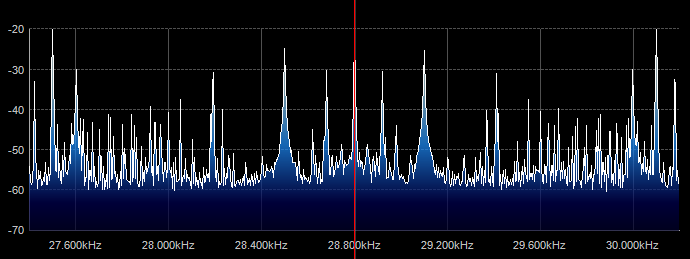

É absolutamente necessário o uso de filtros para deixar passar apenas uma janela de Nyquist, porque senão ficam todas elas sobrepostas ! As figuras seguintes mostram isso, para a frequência de Nyquist fN=14,4 MHz e 2fN=28,8 MHz e sem filtro pre-seletor:



A figura seguinte mostra a banda de 40 metros, onde é até possível "ler" os sinais de CW ! :

A figura seguinte mostra a banda de 80 metros, onde é possível ver a ressonância da minha W3DZZ em 3650 kHz ! :

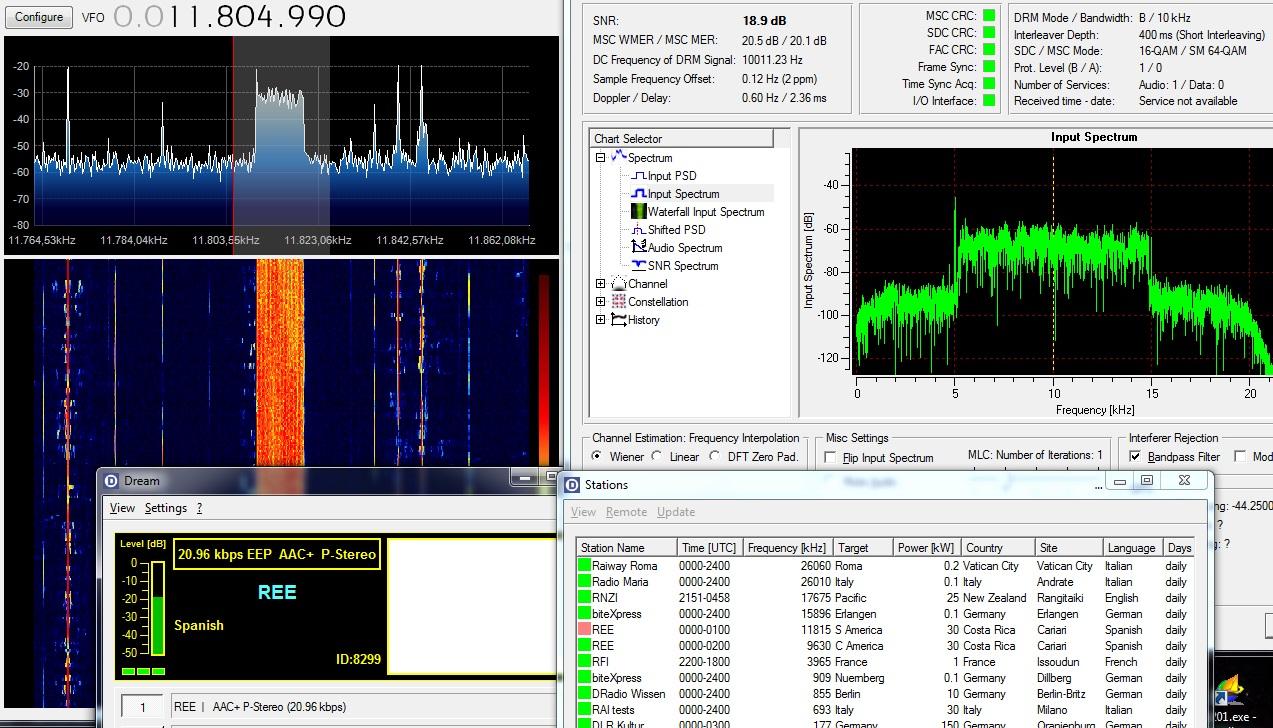

A figura seguinte mostra a recepção e decodificação de um sinal DRM ! :

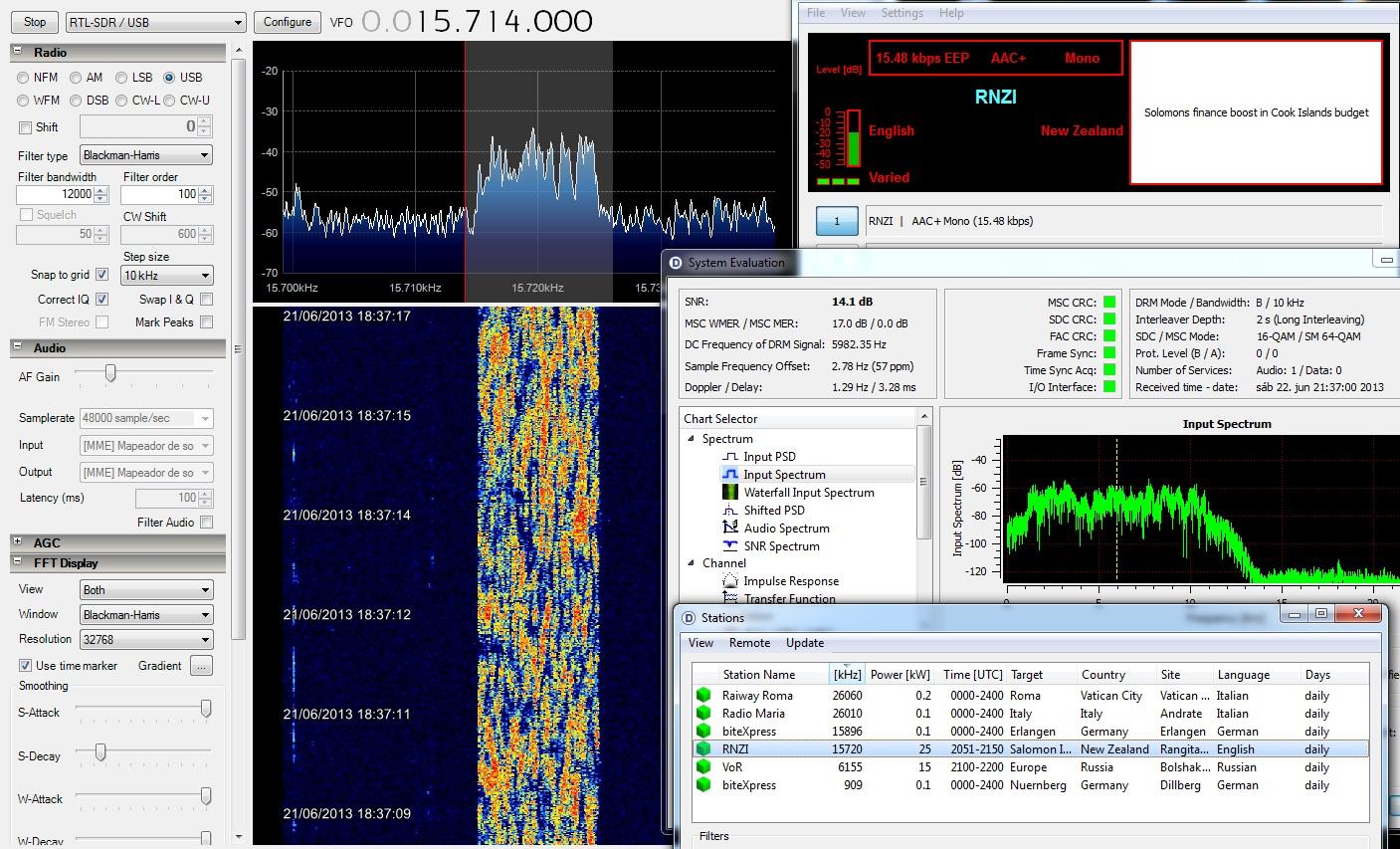

A figura seguinte mostra a recepção DRM da Nova Zelândia ! Configurei o SDR# em USB, largura 12 kHz, sintonizei 6 kHz abaixo, transferi o sinal DRM assim obtido em banda base com centro em 6 kHz via áudio mixer pelo canal esquerdo para a entrada do DREAM cuja saída de áudio demodulado mandei para o alto-falante do canal direito. Assim, não preciso do VAC, e o audio demodulado não atrapalha a entrada do DREAM ! É importante notar que não há NENHUMA amplificação em RF ! O sinal da antena dipolo para 20m vai direto para o DAC de 8 bits da entrada Q do RTL2832 !:

Obs.: A escolha do canal L ou R é feita no DReaM 1.17  que permite isso:

> Settings>Sound card>Signal input>Device>Mixagem estereo Realtek HD...
> Settings>Sound card>Signal input>Channel>Left channel

> Settings>Sound card>Audio output>Device> Altofalantes Realtek HD...
> Settings>Sound card>Audio output>Channel>Right, Left Muted

 É o "Left Muted" que impede o áudio demodulado voltar na entrada L do DReaM via Mixer e atrapalhar o sinal DRM em banda base... Mas só ouviremos o canal R...





Agora faltar testar um filtro passa-baixos e um passa-banda na entrada ou um pré-amplificador seletivo...



Links:

YU3MA

JA7VRA

superkuh.com/rtlsdr.html

Tutorial : recepção DRM com RTL-SDR



A seguir...

73 de Roland

.
