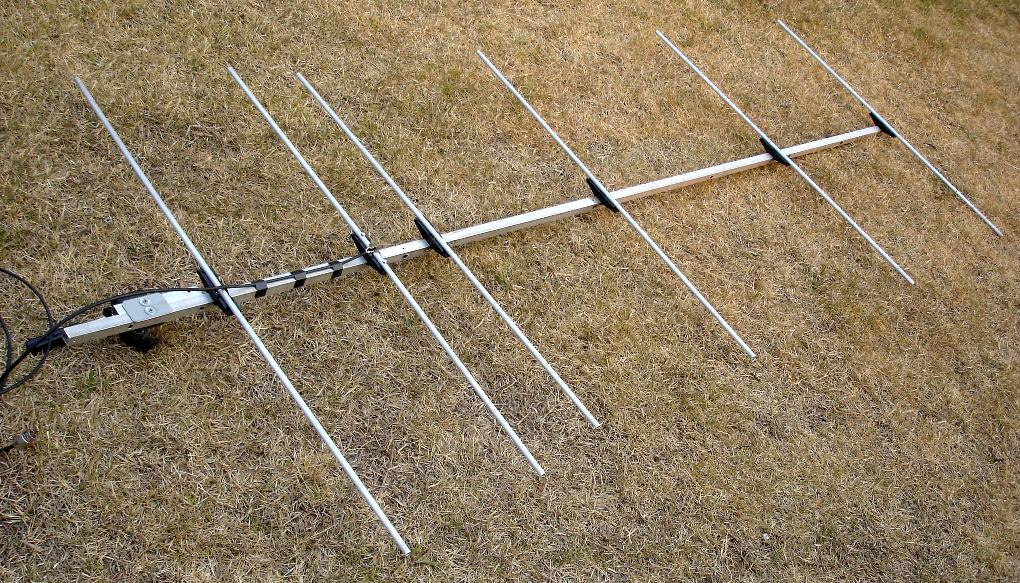

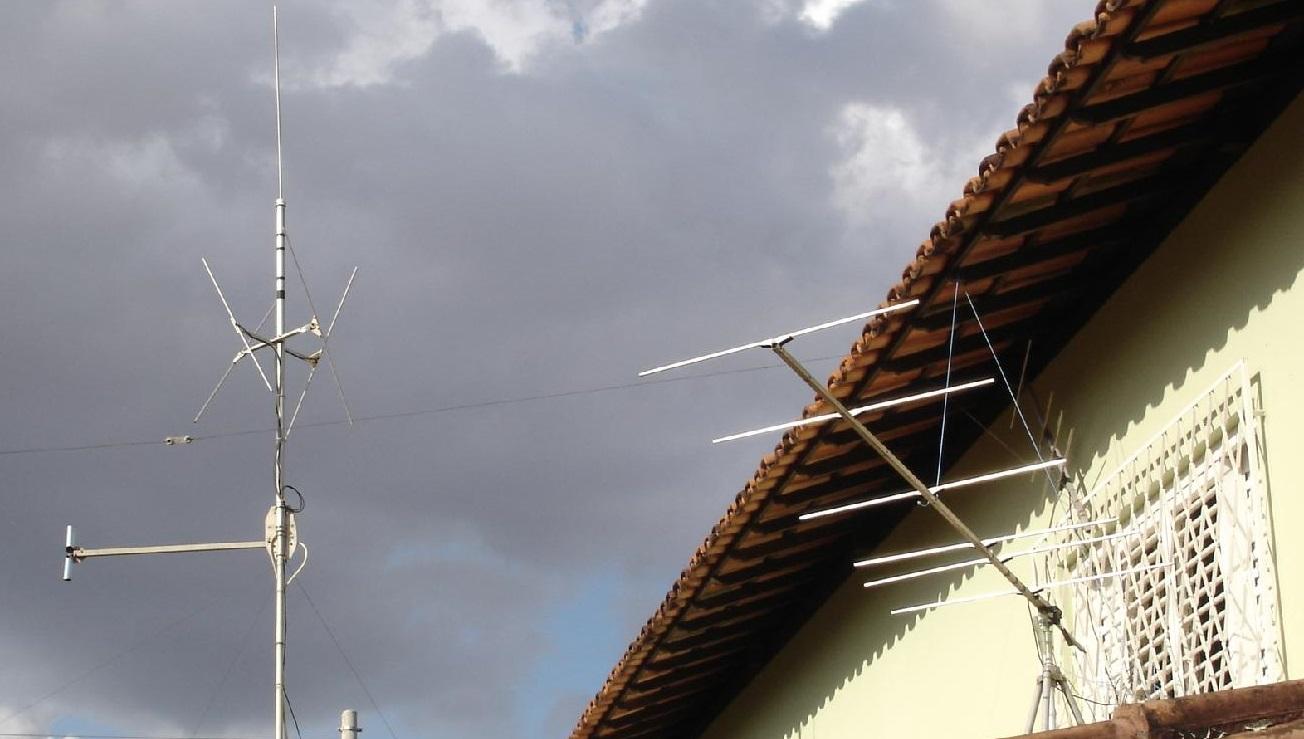

Yagi VHF 6 elementos, boom de 2,1 metros



Por PY4ZBZ em 17-11-2014

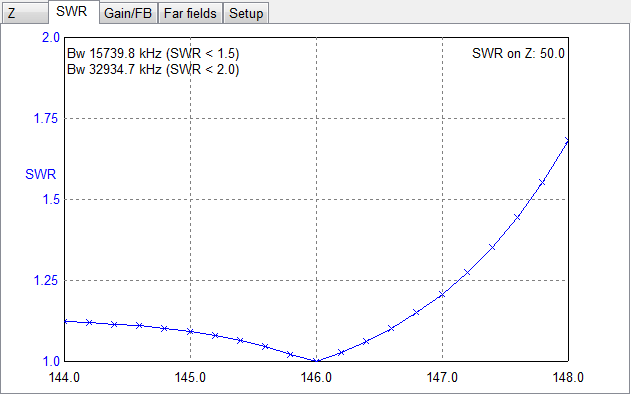

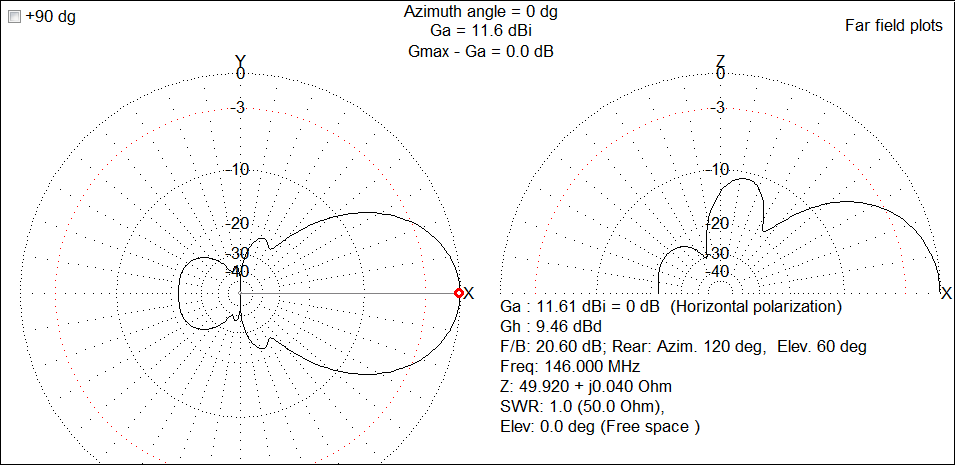

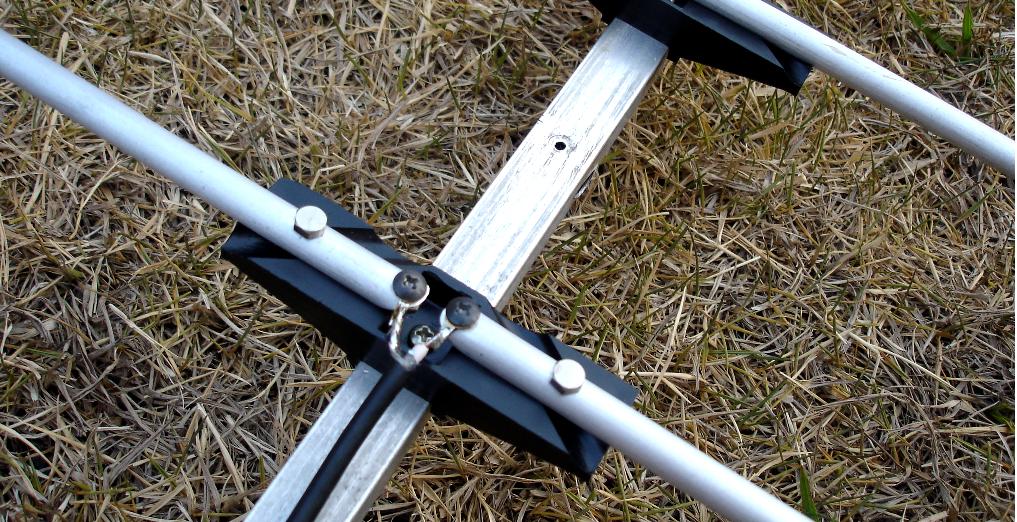

Esta antena é baseada num projeto do DK7ZB que otimizei com o MMANA. Ganho de 11,6 dBi em espaço livre, impedância 50 ohms.



Medidas, em mm, para tubos de alumínio de 3/8" (9,5 mm) de diâmetro:

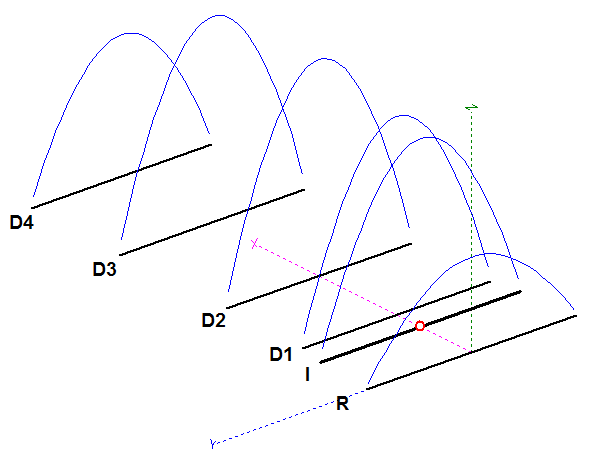

Comprimento: R=1026     I=979 (ponta a ponta)     D1=920     D2=911     D3=910     D4=881

Espaçamento em relação ao refletor em mm:

R=0    I=296     D1=436     D2=892     D3=1517     D4=2047

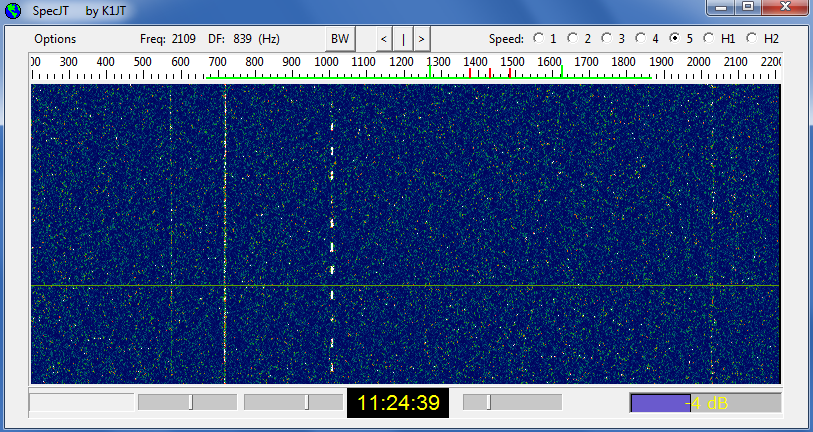

A figura seguinte mostra o sinal do radar francês GRAVES em 143,05 MHz, recebido com ela via reflexão na lua ! (é o sinal tracejado):



Com ela também recebemos o sinal em JT65B do satélite 4M, rumo a lua, a mais de 250.000 km !



73 de Roland.
