Novos QB50 ejetados da ISS

Por PY4ZBZ     em 16-05-2017   rev. 14-06-2017



Ejetados em 16-05-2017

Ejetados em 17-05-2017

Ejetados em 18-05-2017

CSUNSat1

Ejetados em 25 e 26-05-2017

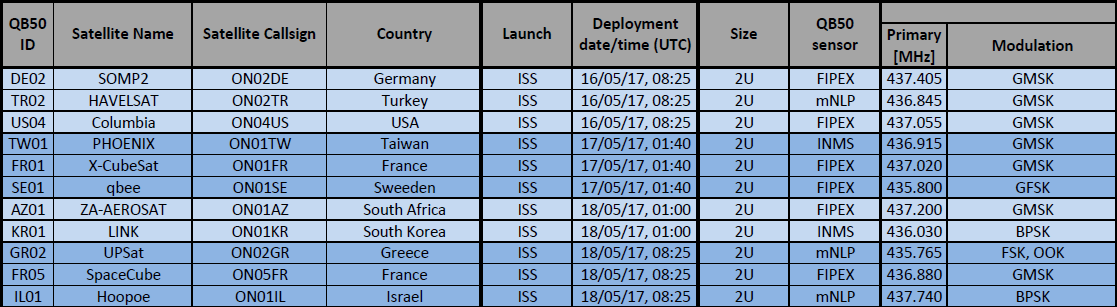

Em 16-05-2017, e de acordo com o cronograma simplificado seguinte, foram ejetados da ISS 3 novos QB50 : SOMP2, HAVELSAT e Columbia.

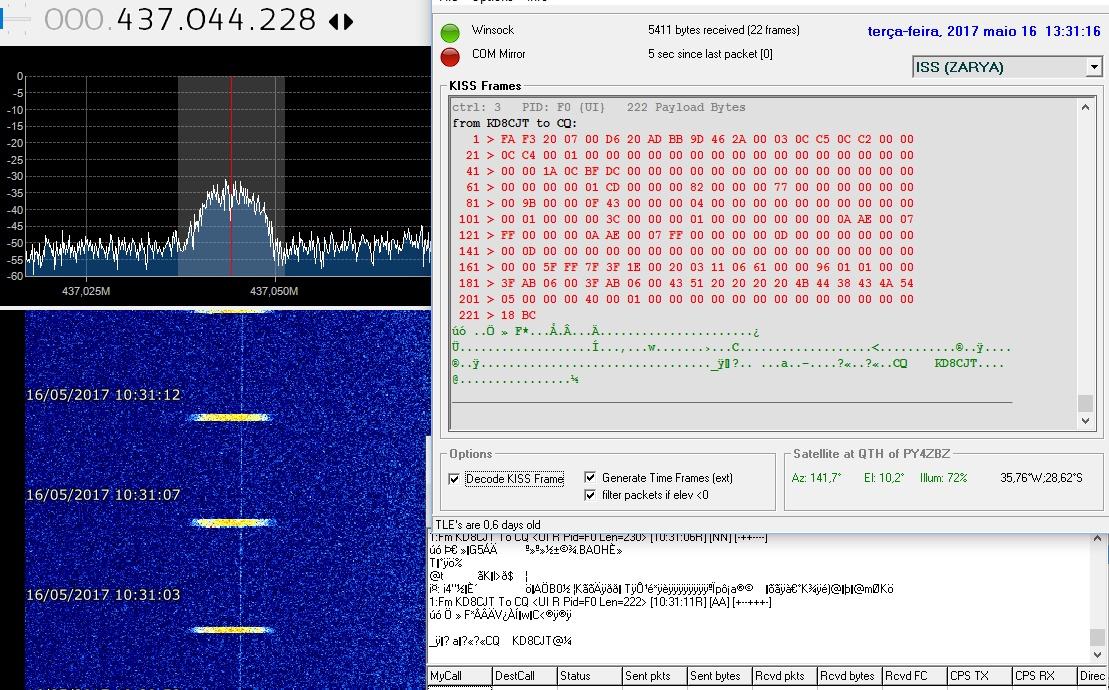

No mesmo dia e na primeira passagem sobre o Brasil, 3 orbitas após a liberação da ISS, copiamos 2 deles:

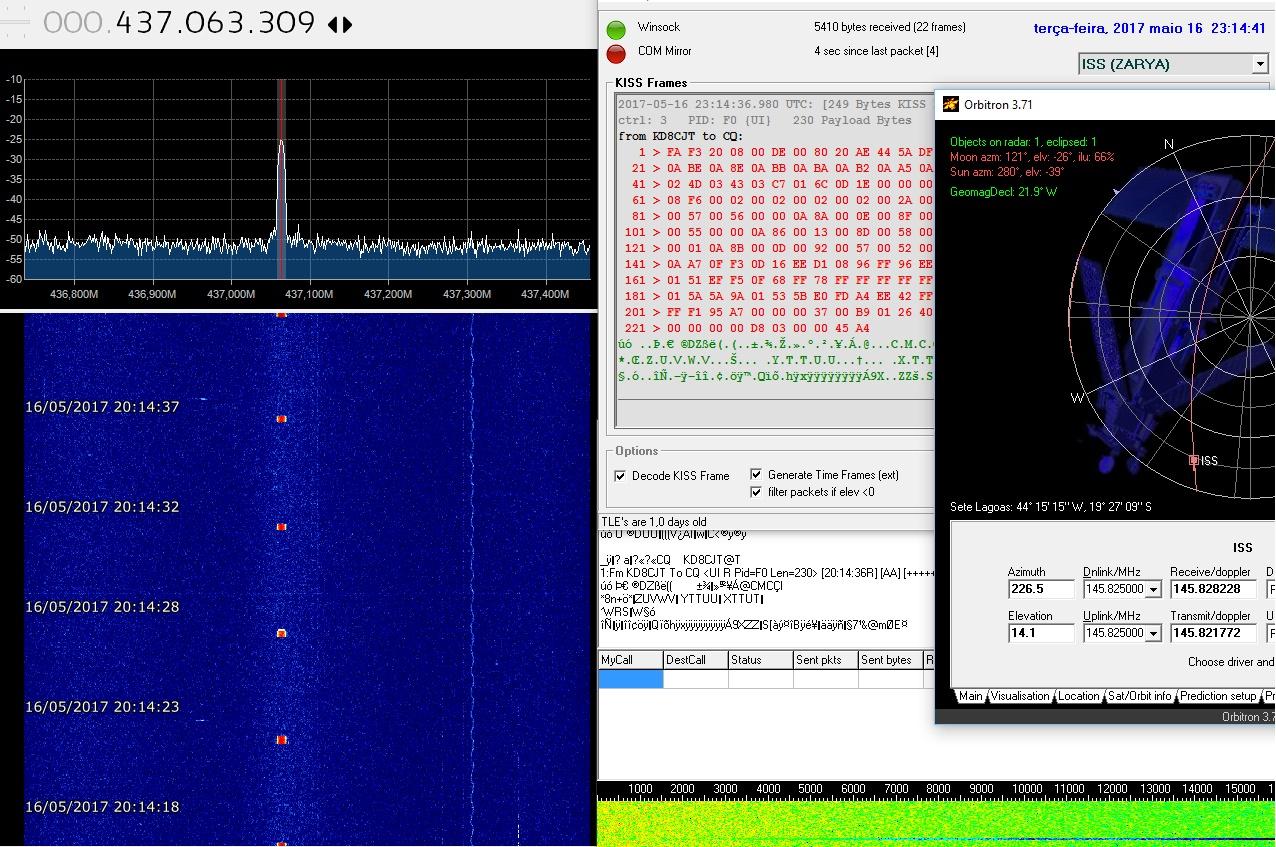

Demodulamos o sinal a 9k6 GMSK do Columbia ON04US como mostra a figura seguinte (usando TLEs da ISS):

Outra passagem do dia 16-05-2017:



Em 17-05-2017 foram ejetados mais 3 satélites da ISS : o TW01, FR01 e SE01 (de acordo com o cronograma)

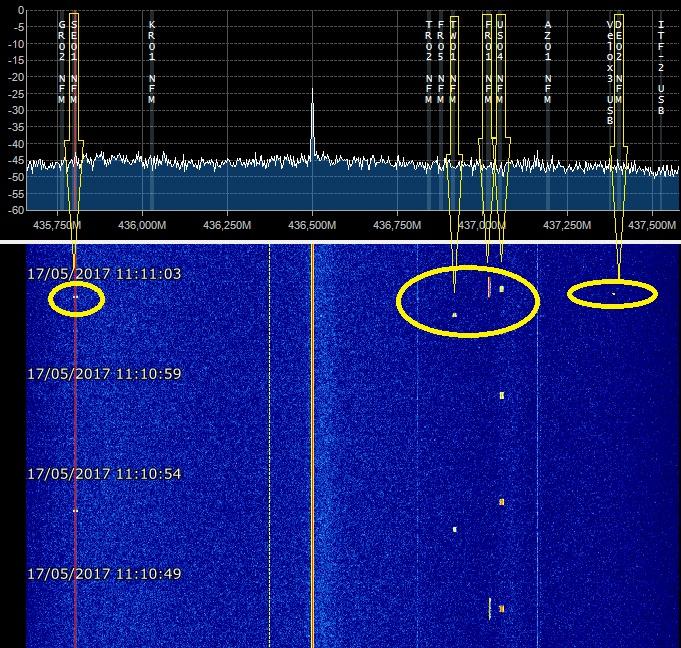

Copiamos dois deles, além do ejetado no dia anterior:



Telemetria a 9k6 do PHOENIX  ON01TW  (TW01):



Espectro do sinal a 1k2 AFSK do X-Cubesat  ON01FR (FR01). Click para ouvir o audio:

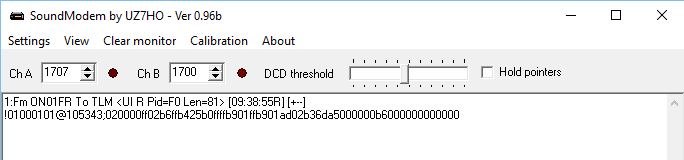

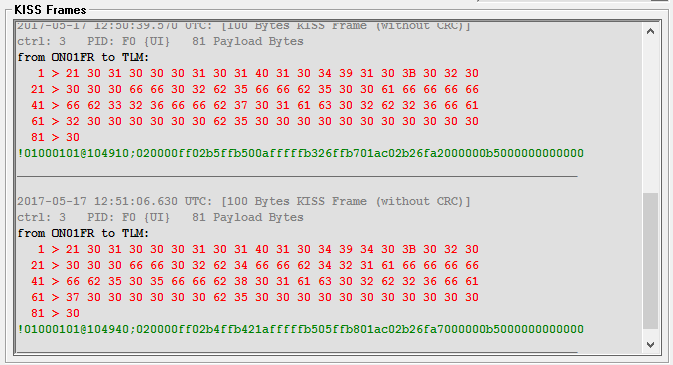

Dados de telemetria do FR01:



Informações do X-Cubesat (FR01) e SpaceCube (FR05)  aqui  e aqui.

O X-Cubesat (FR01) também tem um repetidor FM, com as seguintes características:

ON01FR : dowlink 437.020 MHz, uplink 145.860 MHz, CTCSS 210.7Hz

O SpaceCube (FR05) também tem um repetidor FM, com as seguintes características:

ON05FR : dowlink 437.880 MHz, uplink 145.860 MHz, CTCSS 210.7Hz

Como os dois tem a mesma QRG up, não serão ligados ao mesmo tempo.





Copiamos também o qbee  ON01SE  (SE01), além dos outros 4 novos satélites descritos acima:

Telemetria a 9k6 do qbee:



O HAVELSAT  ON02TR (TR02) foi copiado em CW:

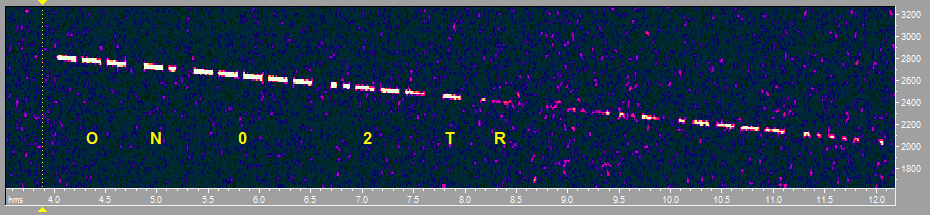

Sinal CW do TR02 ON02TR:



Em 18-05-2017 foram ejetados da ISS mais 5 QB50: AZ01, KR01, GR02, FR05, IL01.

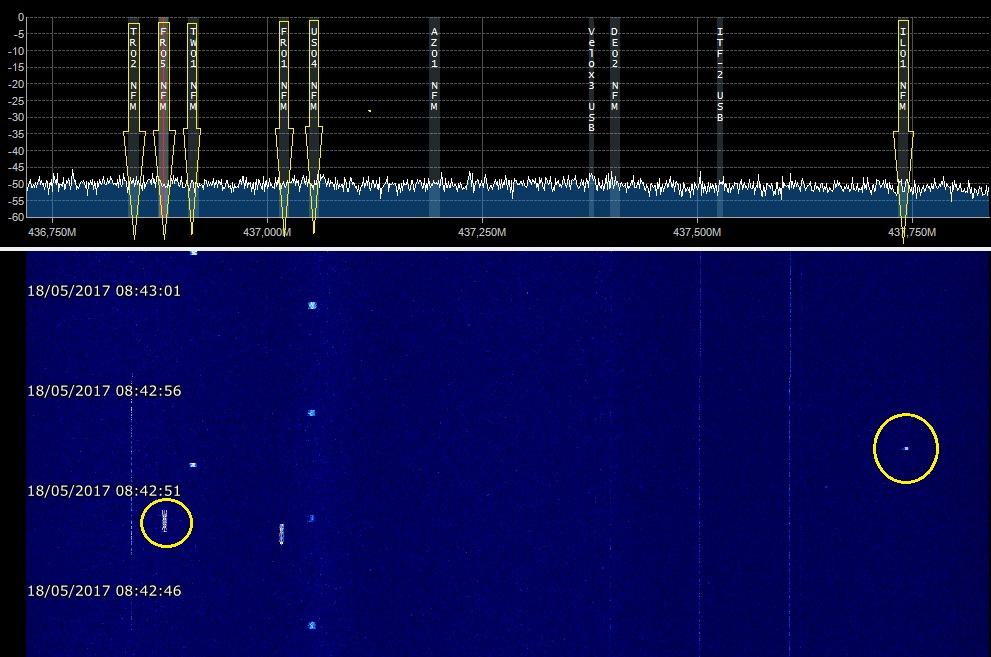

Copiamos dois deles: o IL01 e o FR05:

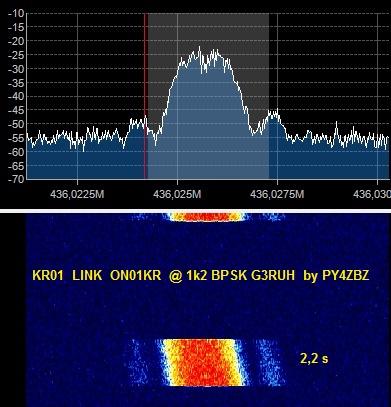

Sinal do LINK KR01 da Coréia do sul. Click para ouvir o audio:

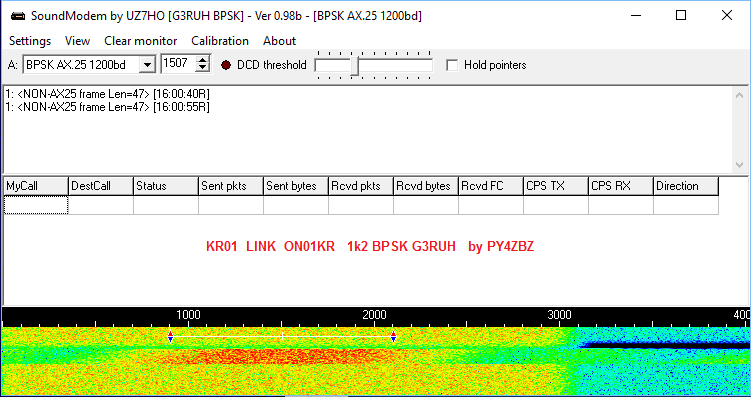

O sinal do KR01 sendo demodulado pelo novo SM de UZ7HO:

Dados do KR01 demodulados:



Em 20-05-2017 conseguimos demodular o rápido sinal BPSK a 9k6 do IL01 Hoopoe de Israel.

Espectro do sinal do IL01:

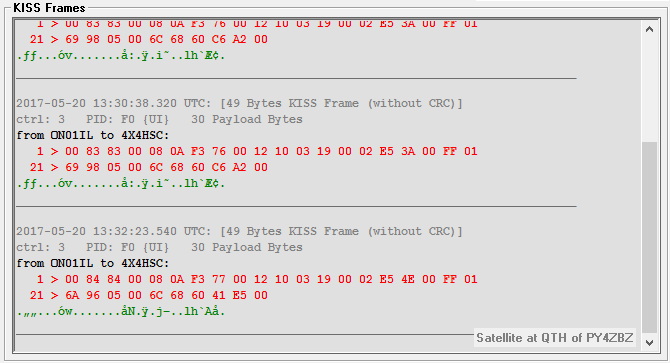

Dados demodulados do IL01:

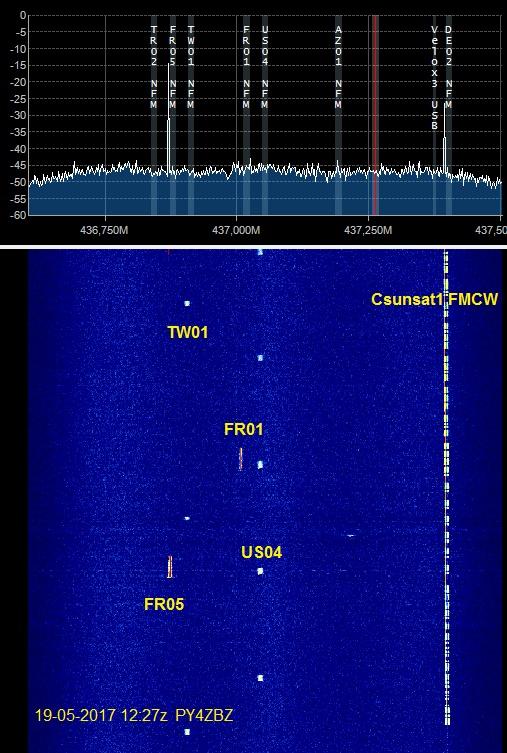

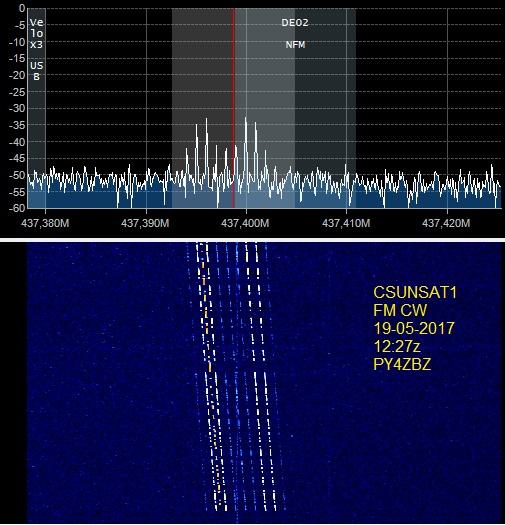

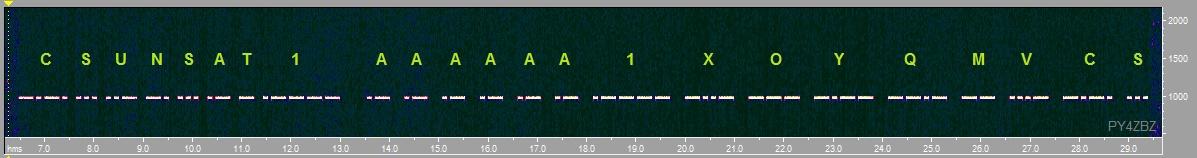

Também copiamos o CSUNSat1 que foi também ejetado da ISS em 18-05-2017:

Click para ouvir o audio.



O UPSat  GR02  (ON02GR) , da Grecia, transmite alternadamente em CW (OOK) e dados a 9,6 kbps.

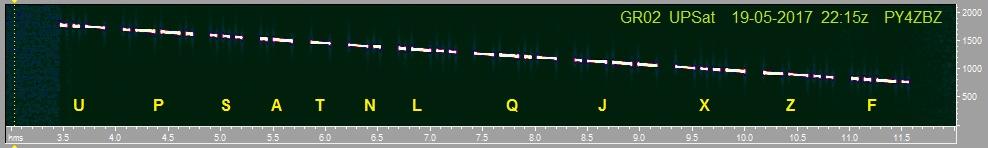

Sinal CW do GR02. Click para ouvir o audio:

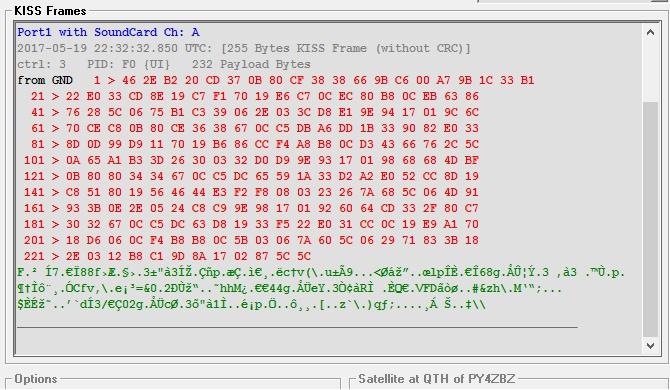

Dados a 9k6 do GR02:

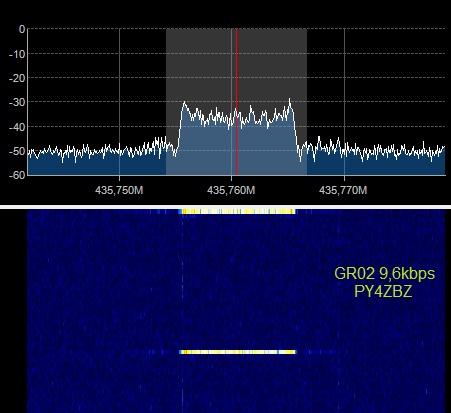

Espectro do GR02:

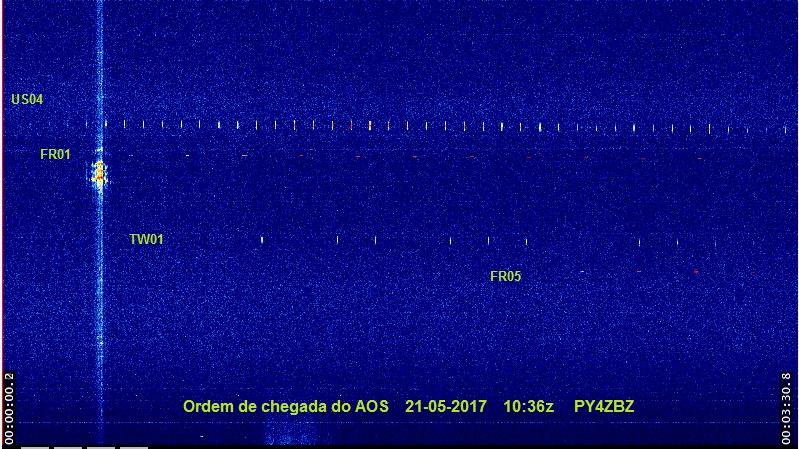

Ordem de chegada do AOS em 21-05-2017:



Novos QB50 ejetados da ISS em 25-05-2017

Após um atraso de dois dias no cronograma previsto para 23 a 25 de maio, foram lançados mais alguns QB50.

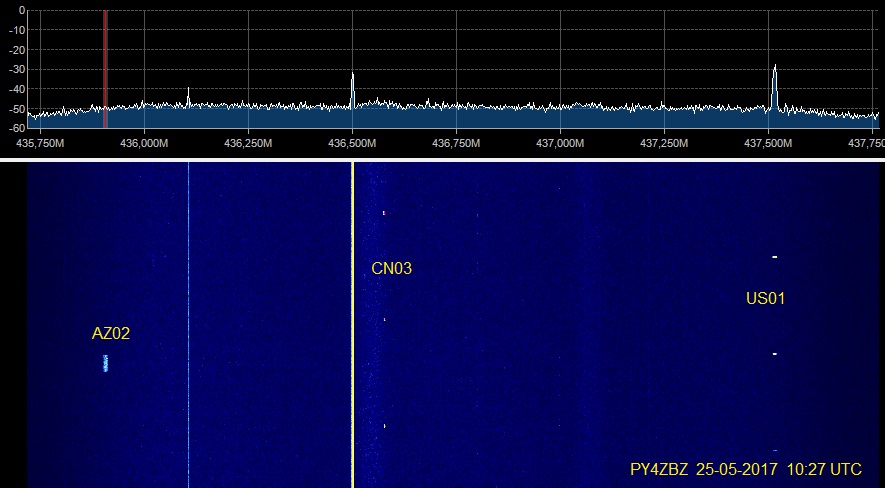

Ás 10:27 UTC de 25-05-2017 copiei os seguintes:

US01 Challenger, CN03 NJUST-1 e AZ02 nSIGHT

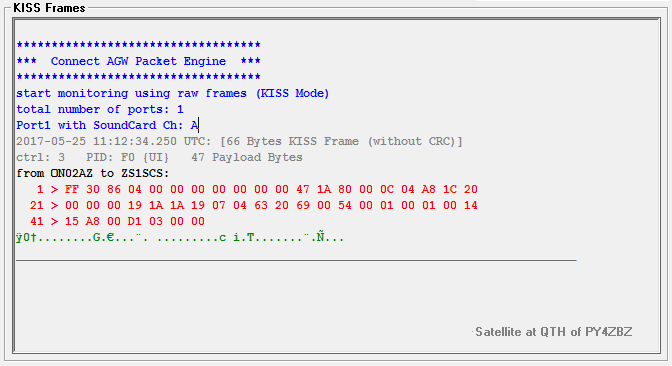

Dados a 9k6 do AZ02 nSIGHT:



Dados a 1k2 BPSK G3RUH do CN03 NJUST-1 :



Dados a 9k6 do US01 Challenger:



Apos o segundo lançamento do dia 25-05, copiamos os CN02, CN03, FI01, UA01, GR01, CA03, US02, CN04 e TR01.

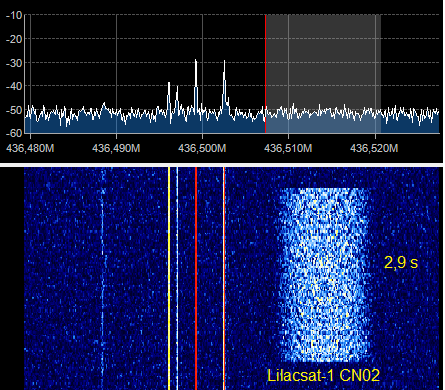

Sinal do CN02 Lilacsat-1 em 25-05-2017. Mais detalhes sobre o LilacSat-1 aqui:

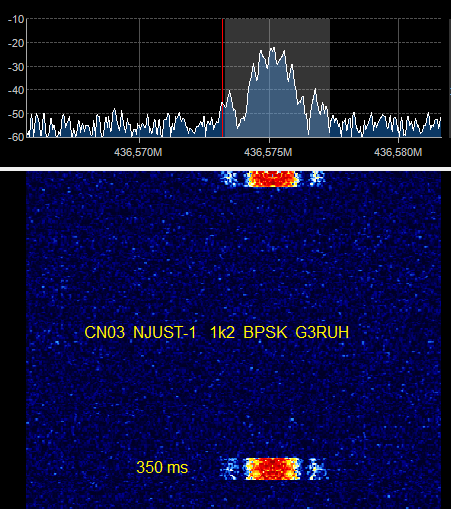

Espectro do CN03 NJUST-1 da China (áudio aqui):

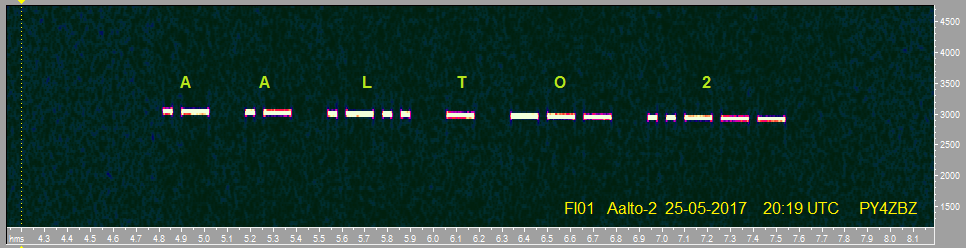

Sinal CW do FI01 Aalto-1 da Finlândia (click para ouvir):

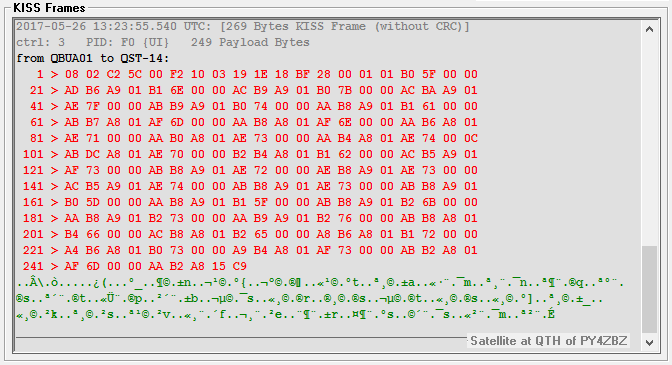

Dados recebidos do UA01 KPI-SAU-1 a 9k6:

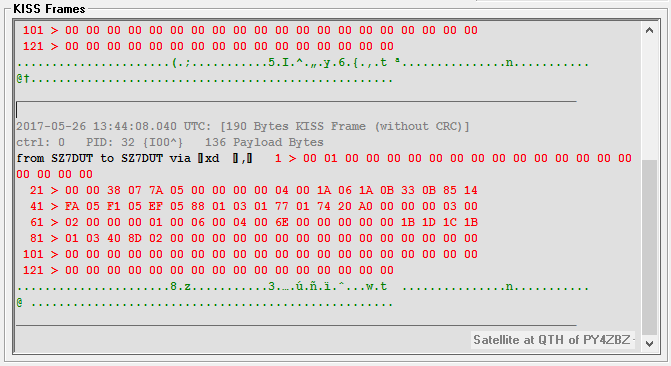

Dados recebidos do GR01 DUTHSat a 1k2 BPSK:

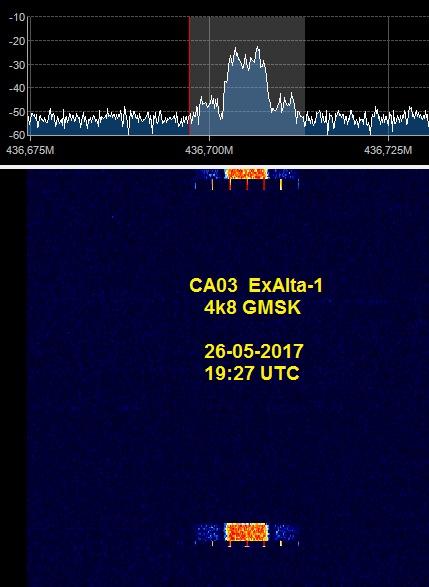

Espectro do sinal do CA03 ExAlta-1 a 4k8 GMSK (áudio aqui):

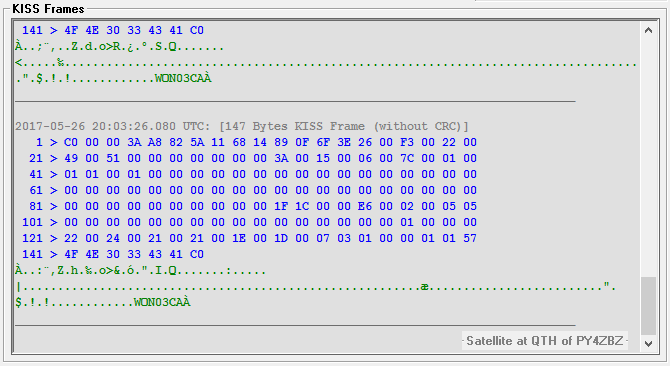

Dados recebidos do CA03 (ON03CA) ExAlta-1:

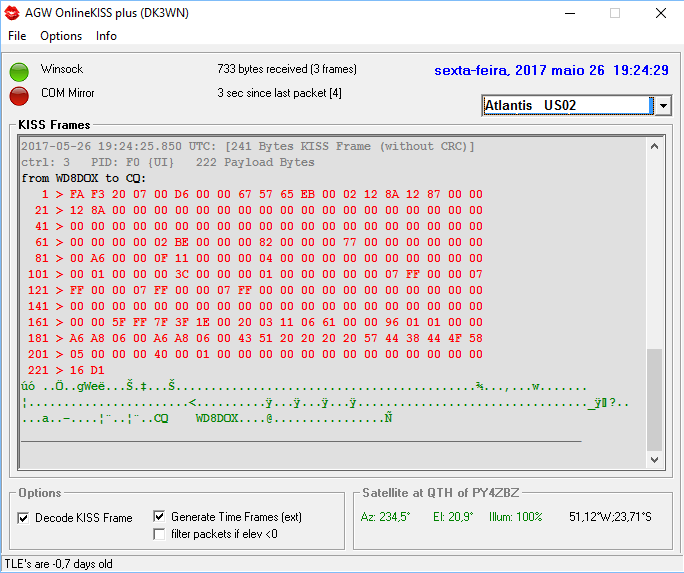

Dados recebidos do US02 Atlantis a 9k6:



Dados recebidos do CN04 AoXiang-1:

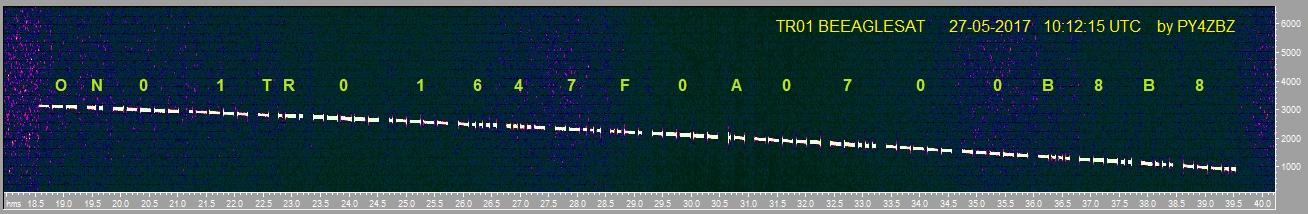

Sinal de CW do TR01 Beeaglesat:

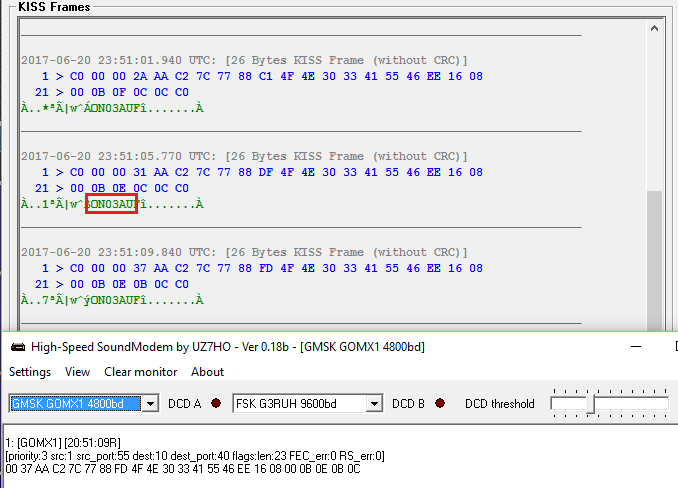

Dados a 4k8 do I-INSPIRE-II  ON03AU:



Dados a 4k4 do UNSW-ECO  ON02AU:





73 de Roland PY4ZBZ
