Das UKW-Retroradio Deluxe von "Franzis"

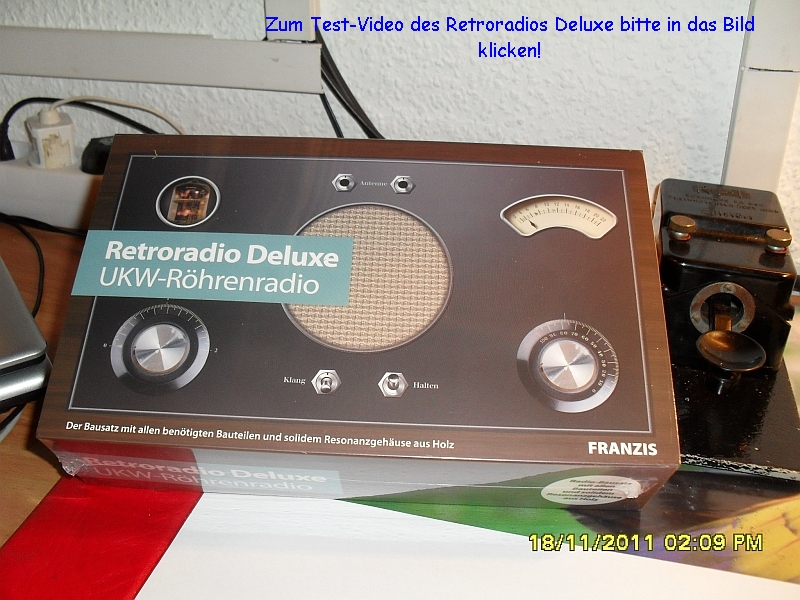

Das Test - Video des UKW-Retroradios Deuxe bei YouTube (Bitte ins Bild klicken!)

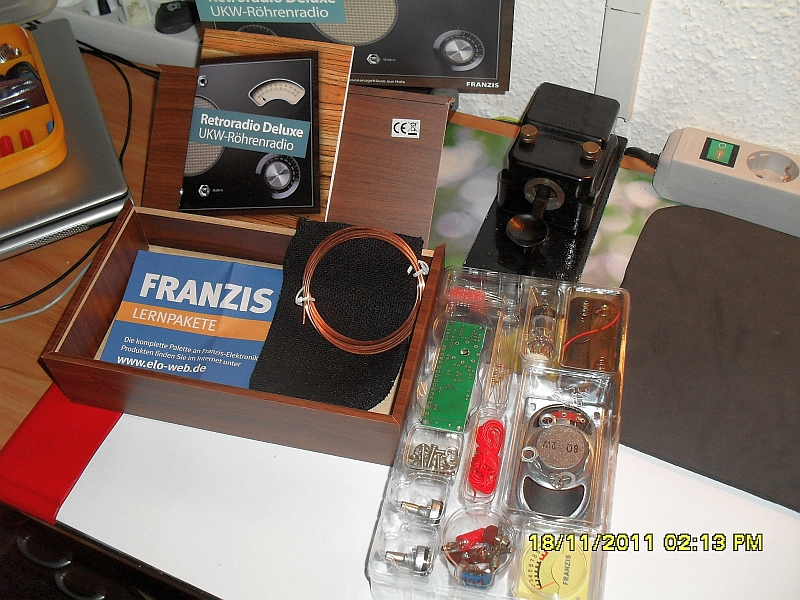

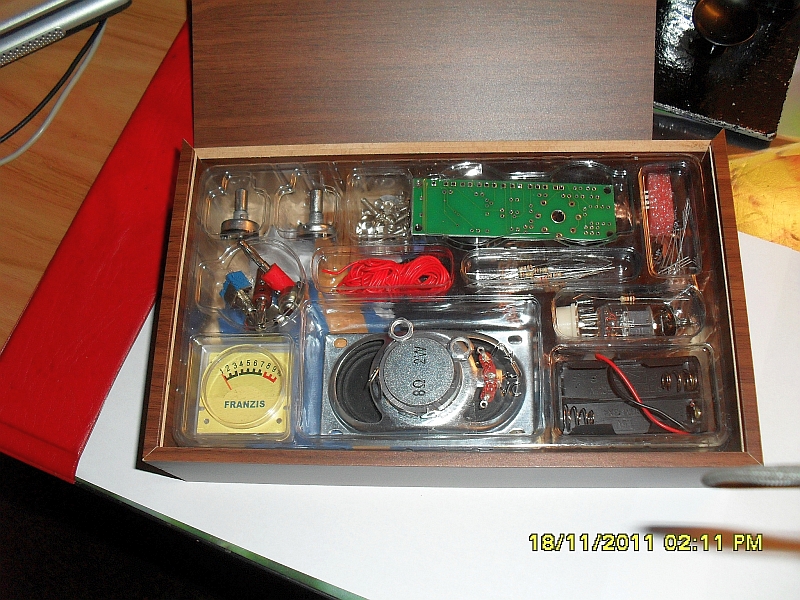

Der Bausatz mit Bauelemten und Zubehör

Der Bausatz gut verpackt in einem schönen Holzgehäuse mit Aufbauanleitung

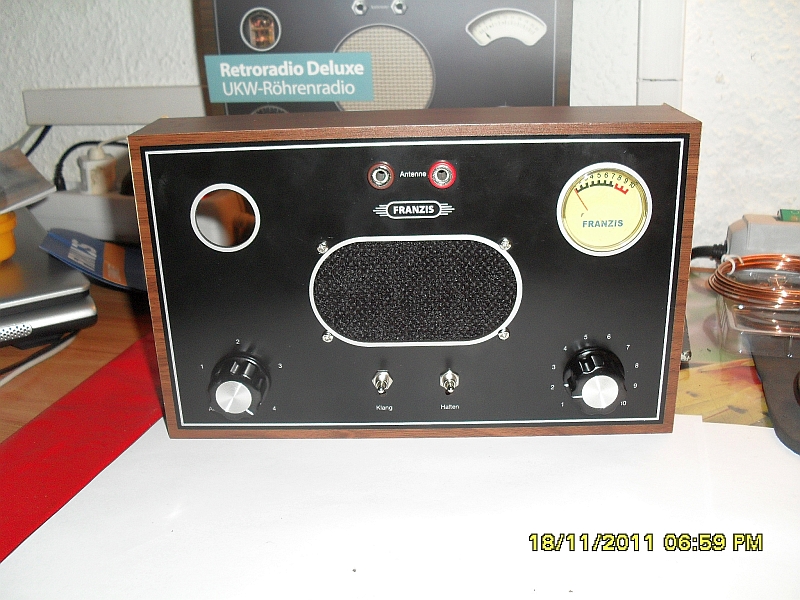

Das von mir vormontierte Gehäuse

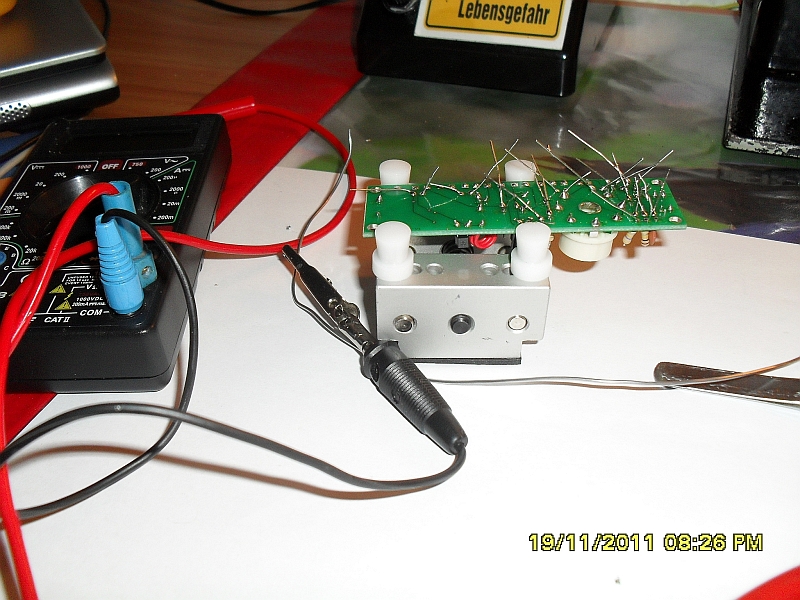

Das Bestücken der Leiterplatte

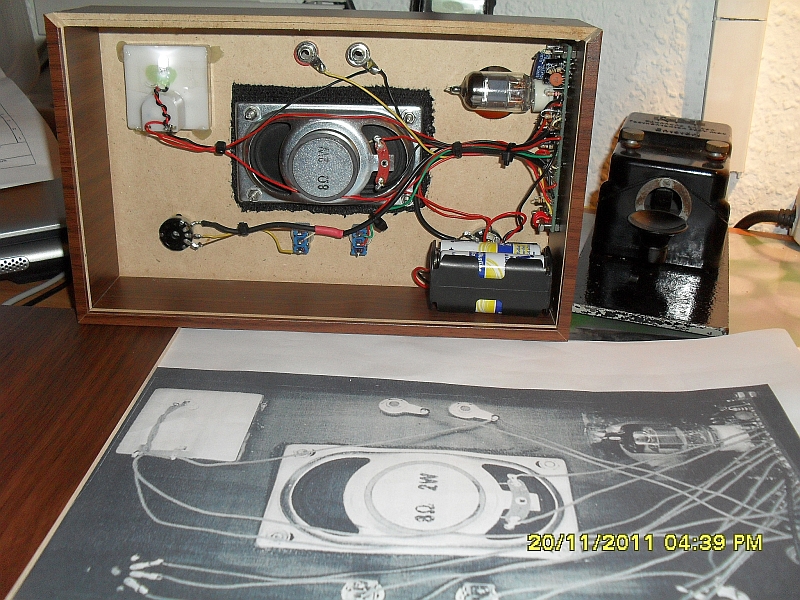

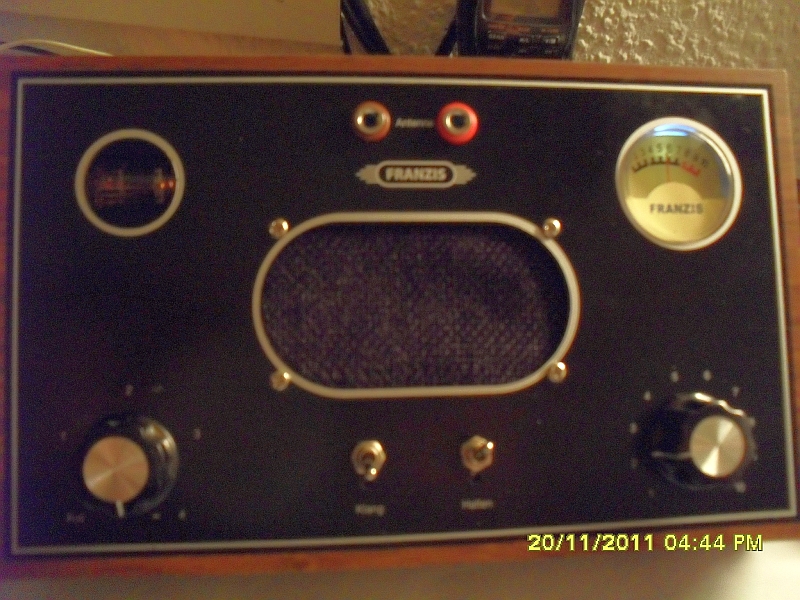

Das fertig montierte Gerät

Links oben ist das Glimmen der Röhre zu sehen

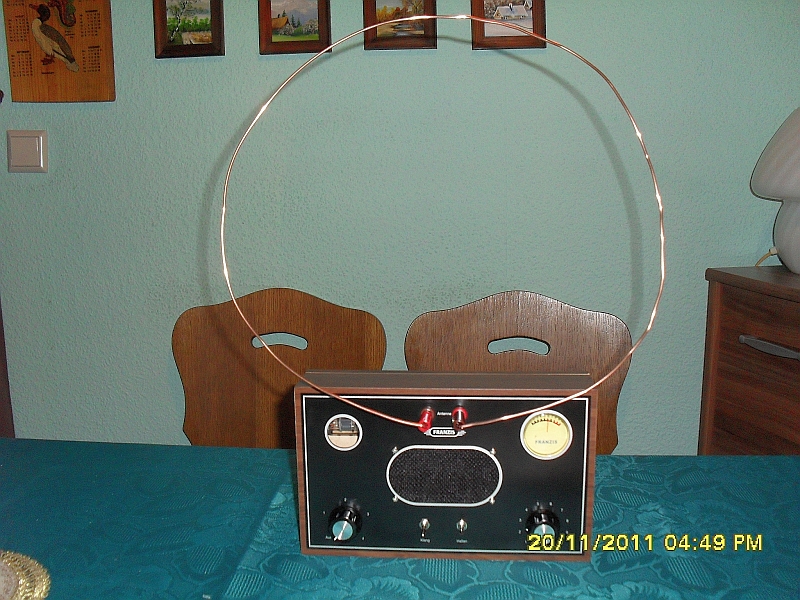

Das Retroradio im Einsatz! - Als Formvorlage für den Ring-Dipol nimmt man jeh nach Bedarf, die Taille einer Frau oder einen großen Blumentopf

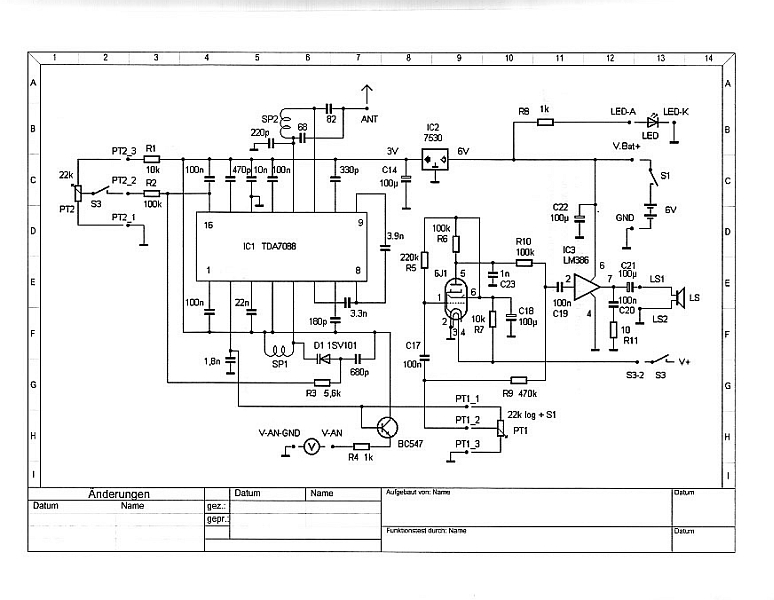

Der Schaltplan des UKW-Retroradios

Es werden zu dem "Retroradio Deluxe" noch einige Verbesserungen von mir hier erscheinen. Ich bin noch nicht ganz zufrieden mit diesem Gerät und werde es zu einem wahren "Retroradio" machen, mit einem MW/KW Audion und zur besseren Einsatzfähigkeit werde ich noch ein 6V Spannungsregler und eine Klinkenbuchse für eine 12-13,6V Spannungsversorgung einbauen und auch die 4 (1,5V Mignons) gegen Akkus austauschen um diese mit dem Netzteil zu laden. Etwa so wie bei meinem Transistor UKW Retroradio der dritten Version. Als Antenne für UKW und KW kommt eine Teleskopantenne zum Einsatz. Also immer mal hineinschauen ob es etwas Neues gibt. Es gibt noch viel zu tun bei diesem Retroradio. 55/73 Bernhard DL7BAC

Hier nun meine "angedrohten Erweiterungen des des UKW-Retroradio Deluxe

Das Test - Video des erweiterten UKW-Retroradios Deuxe bei YouTube (Bitte ins Bild klicken!)

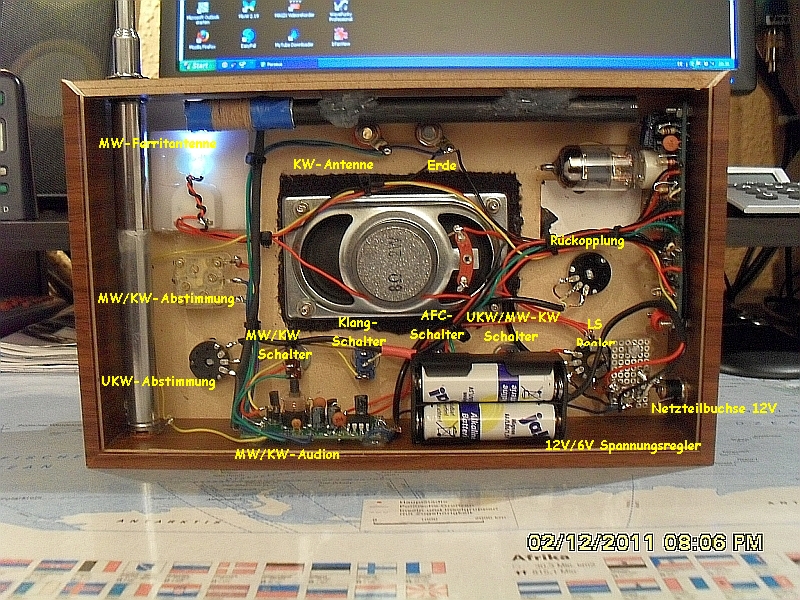

Die Anordnung der zusätzlichen Baugruppe und Schalter in das Gehäuse des UKW-Deluxe

Noch einmal aber ohne Beschriftung

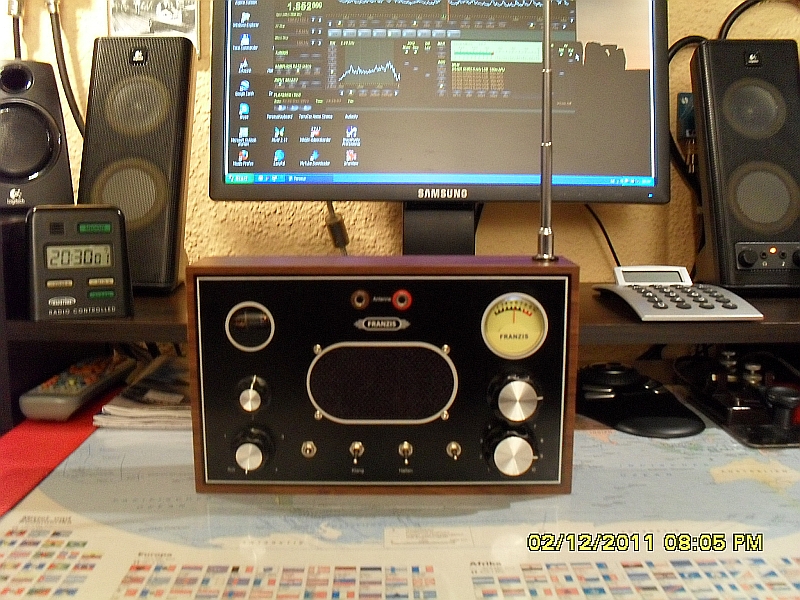

Das fertige Gerät auf dem Stationstisch
