Meine Diebstahlsicherung für das Fahrrad

Testvideo der Diebstahlsicherung ( Bitte ins Bild klicken!)

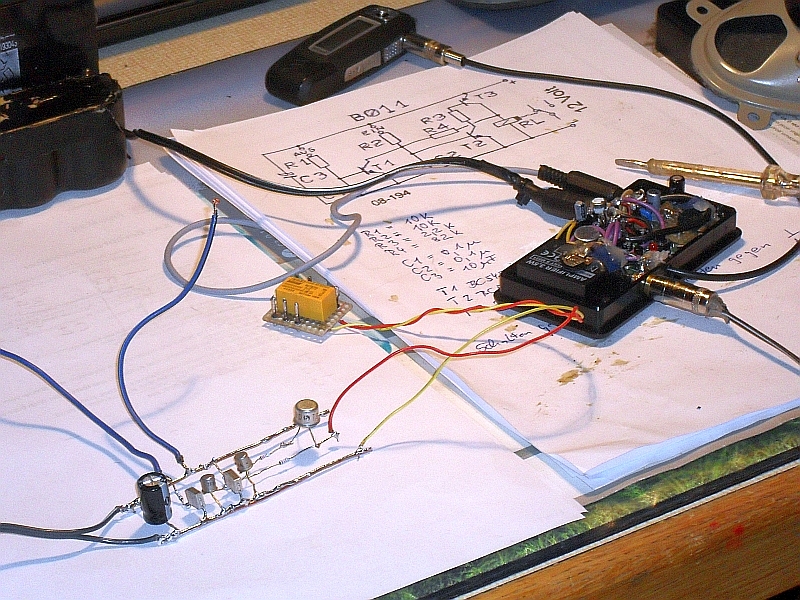

Der Testaufbau der Diebstahlsicherung

Der erste Test

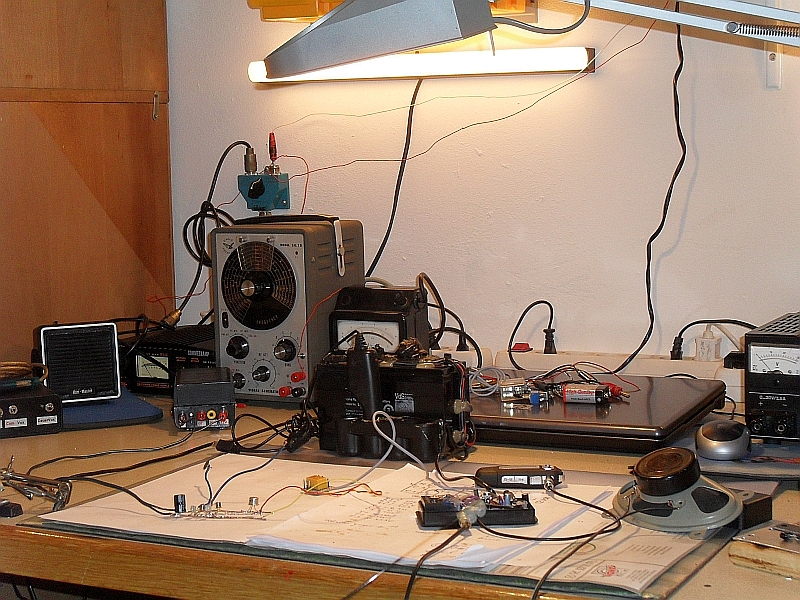

Der komplette Testaufbau, funktionierte auf Anhieb !

Noch eine Nahaufnahme des Testaufbau`s

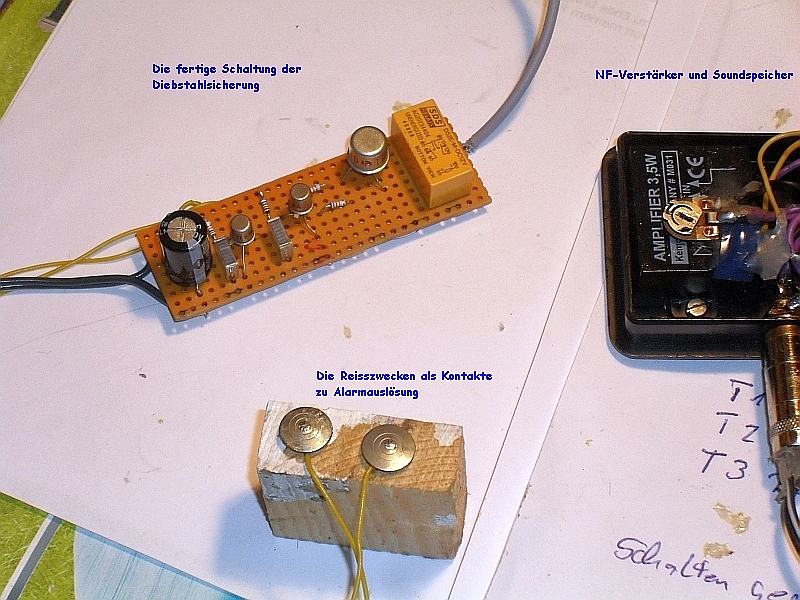

Die fertig bestückte Leiterplatte mit Kommentar

Das Herz, die Lenkradtasche

Das Herz, die Lenkradtasche

Das Herz, die Lenkradtasche

Das Herz, die Lenkradtasche

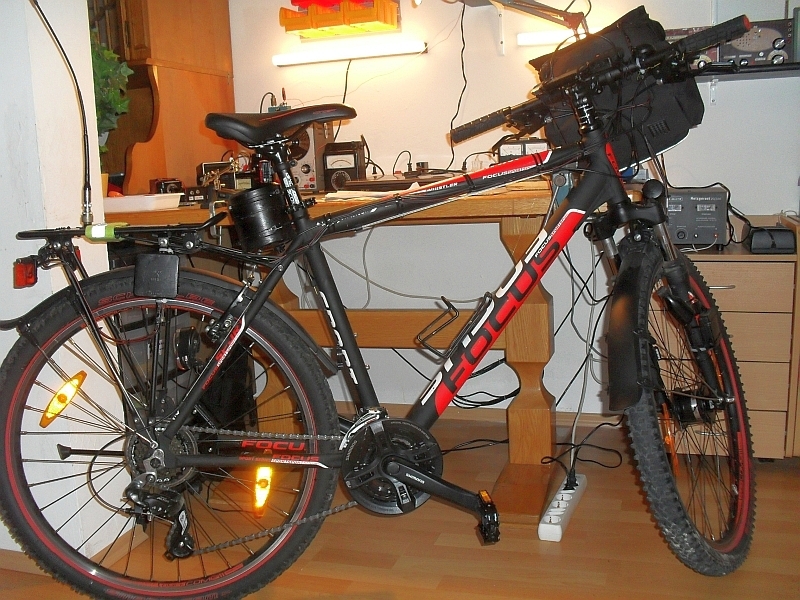

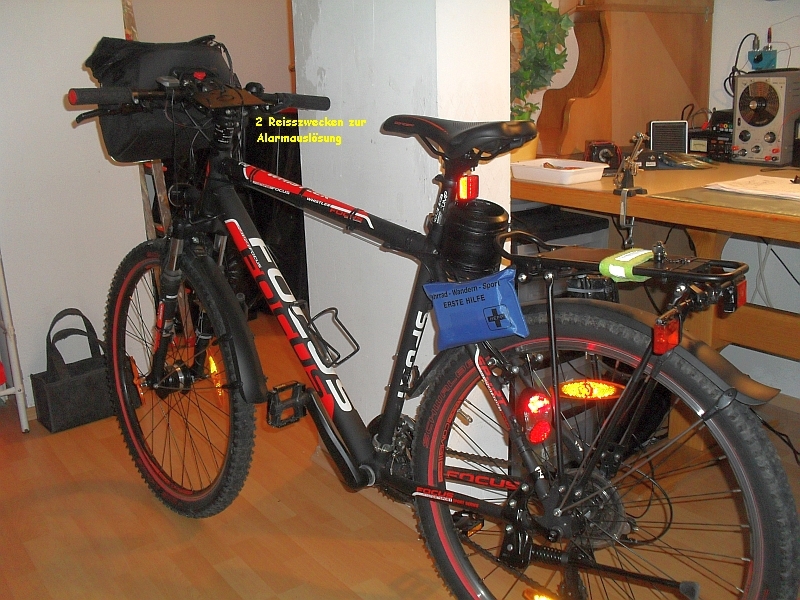

So schaut das gute Stück dann komplett aUs in meiner Werkstatt

Die Schaltung des Berührungsschalters. Wenn man für T1/T2 einen PNP und für T3 ein NPN Transistor benutzt kann man gegen Masse Schalten, was beim Fahrrad sicher besser ist, weil man den Rahmen des Fahrrades als Masse nutzen kann. Die Betriebsspannung muss dann aber umgepolt werden und an T3 kommt natürlich dann -Minus UB.

viel Spaß beim Experimentieren, 73 Bernhard OE5CBM
