Breitband-Verstärker für Handfunkgeräte und Scanner 100KHz - 30MHz
Das Test-Video des Breitband-Antennenempfangsverstärker`s von 100KHz bis 30MHz für Handfunkgeräte
|

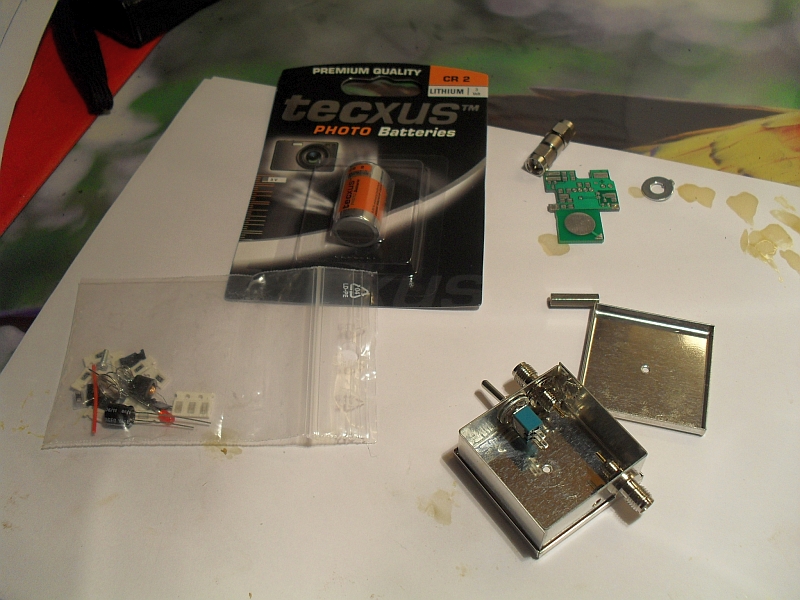

Das Material für das gute Stück
|

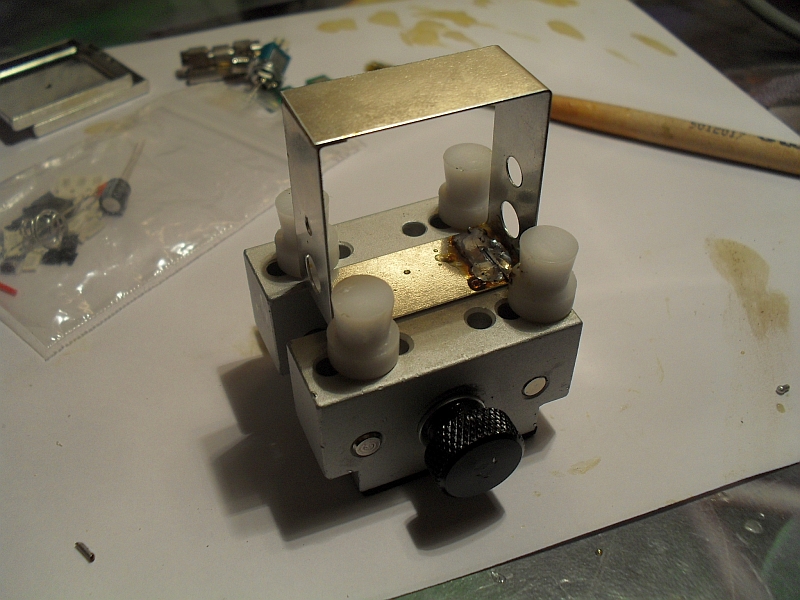

Das Zusammenlöten des Gehäuses
|

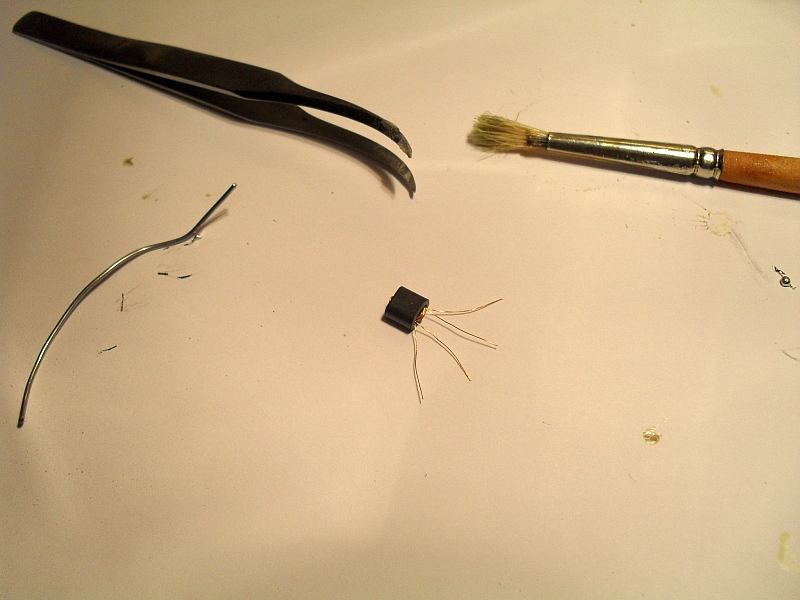

Der fertig gewickelte Übertrager
|
Das zusammengelötete und mit Buchsen und Schalter montierte Gehäuse
|

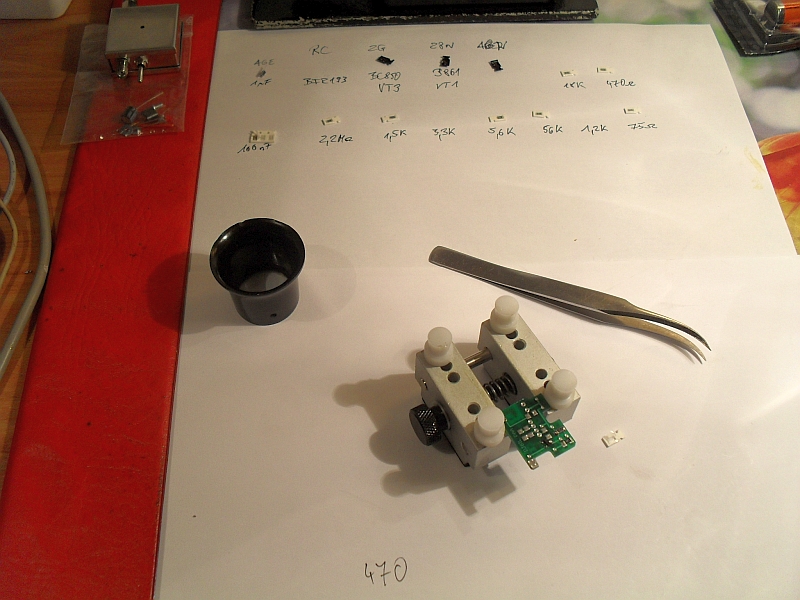

Das Sortieren der Bauelemente für ein problemloses Löten war sehr wichtig für mich!
|

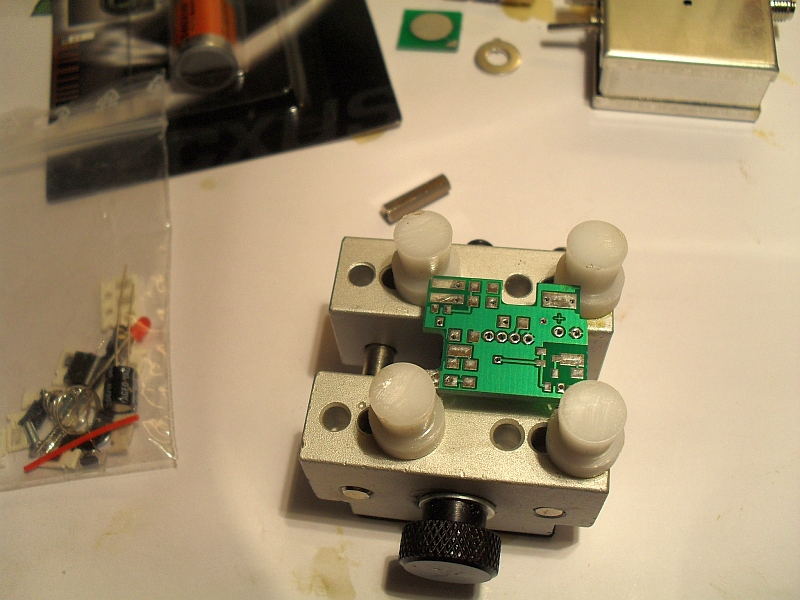

Zum Schluss das Löten der Bauelemente, war sehr schwierig für mich und wäre ohne meine Lupen unmöglich.
|
Das erste Einschalten nach Sichtkontrolle auf Schlüsse und die Kontrolle der Stromaufnahme
|

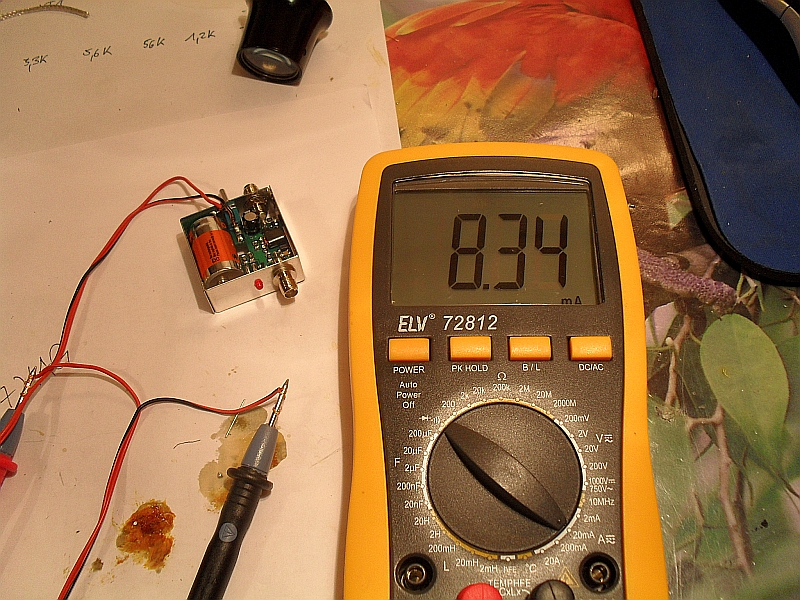

Wie man sieht liegt der Wert der Stromaufnahme mit 8,34mA im Sollbereich
|

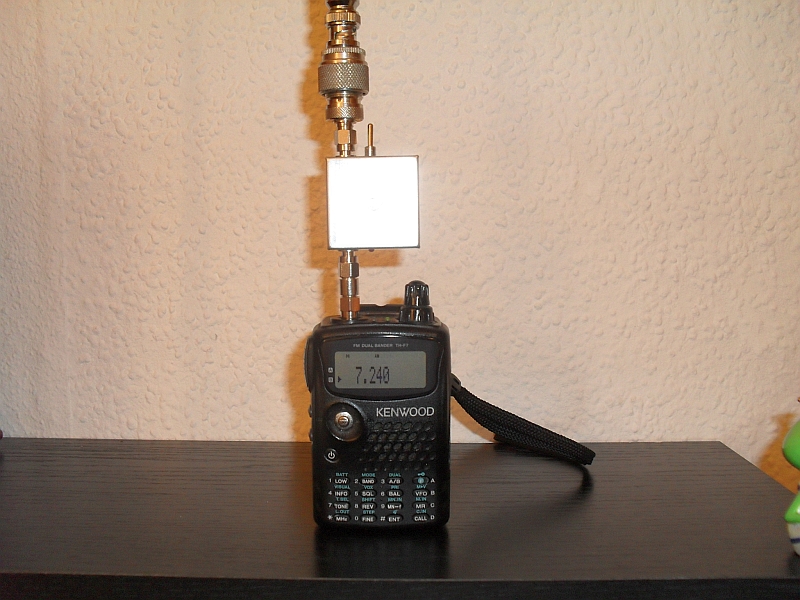

Der fertige Vorverstärker montiert an meinem TH-F7E
|

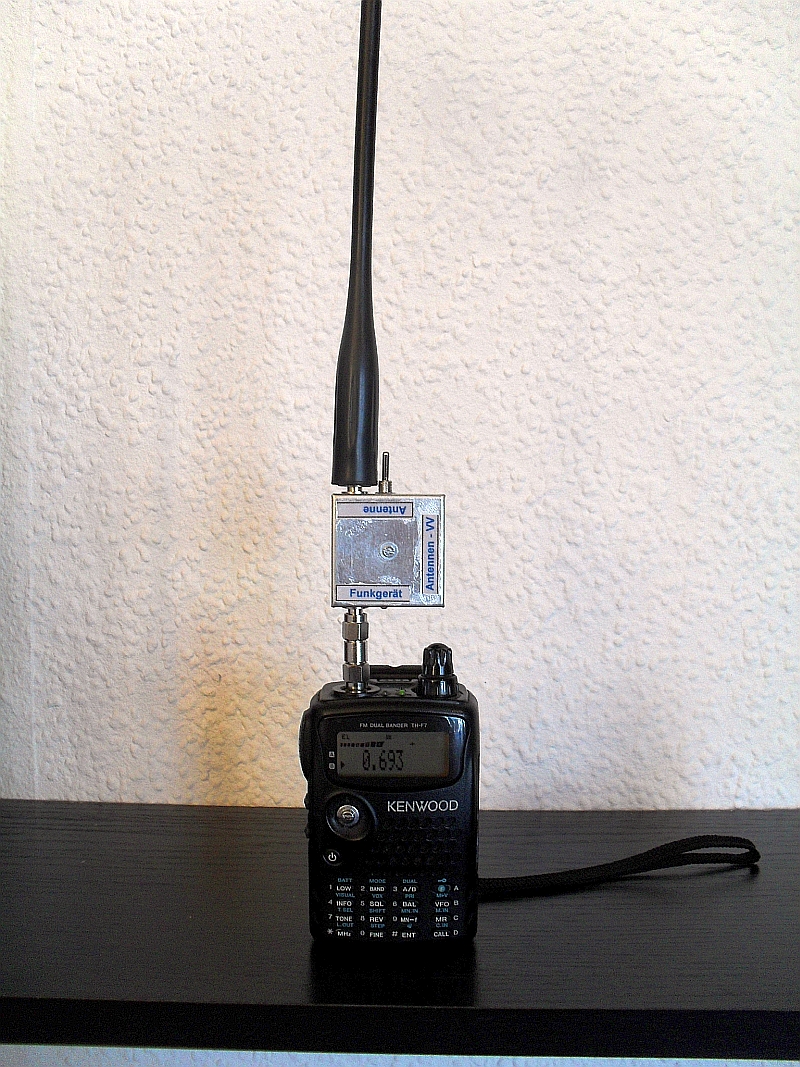

Eine Nahaufnahme des Vorverstärker`s mit provisorischer Antennenkopplung mit PL, BNC und SMA-Stecker und Buchsen
|

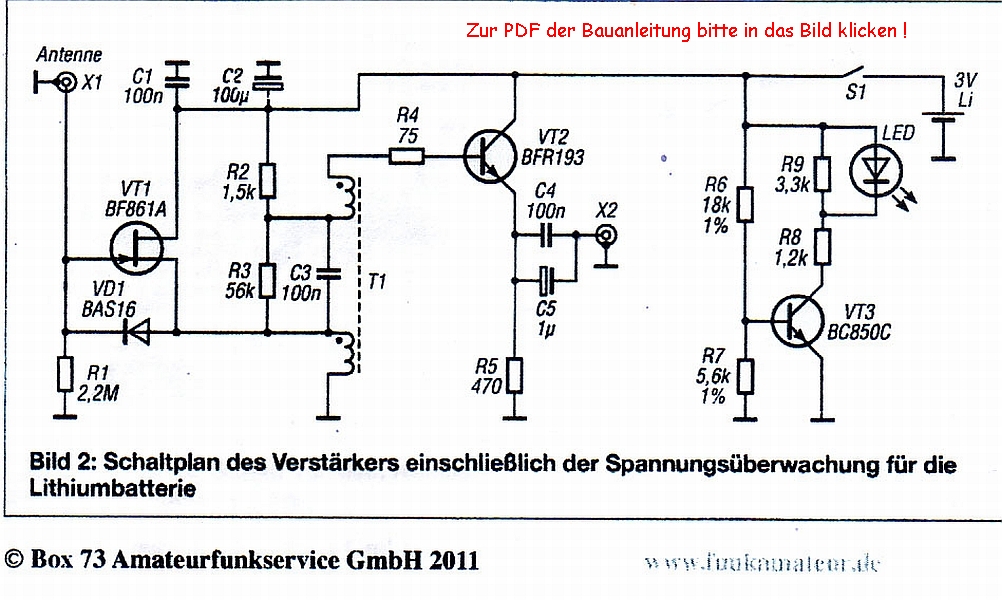

Der Bauplan aus dem "FUNKAMATEUR" Schaltung von Jo Becker - DJ8IL
Viel Spaß beim Nachbauen, wünscht Bernhard DL7BAC
