Ein "beat frequncy oscillator" BFO zur Demodulation von CW und SSB bei AM-Empfängern
 |
Der Beginn des Aufbau`s des BFO mit den benötigten Unterlagen
 |

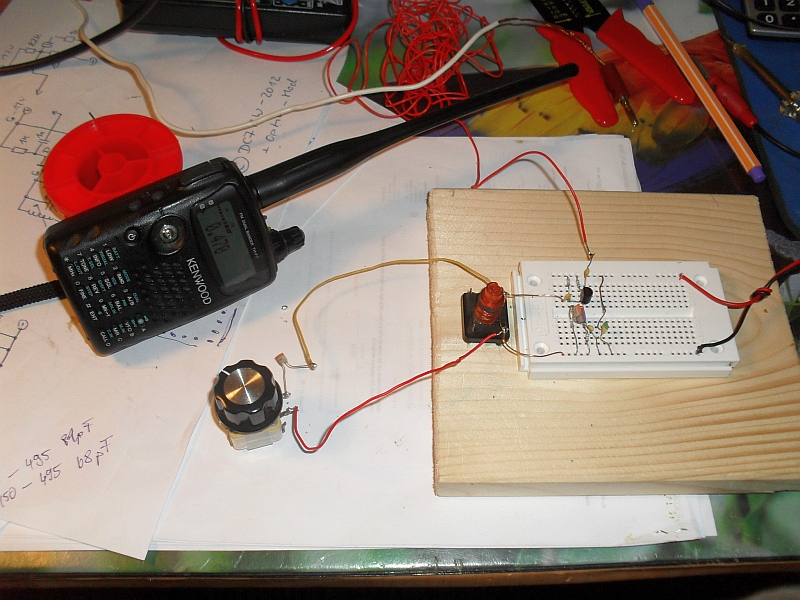

Der Test des privisorischen Aufbau`s des BFO
 |

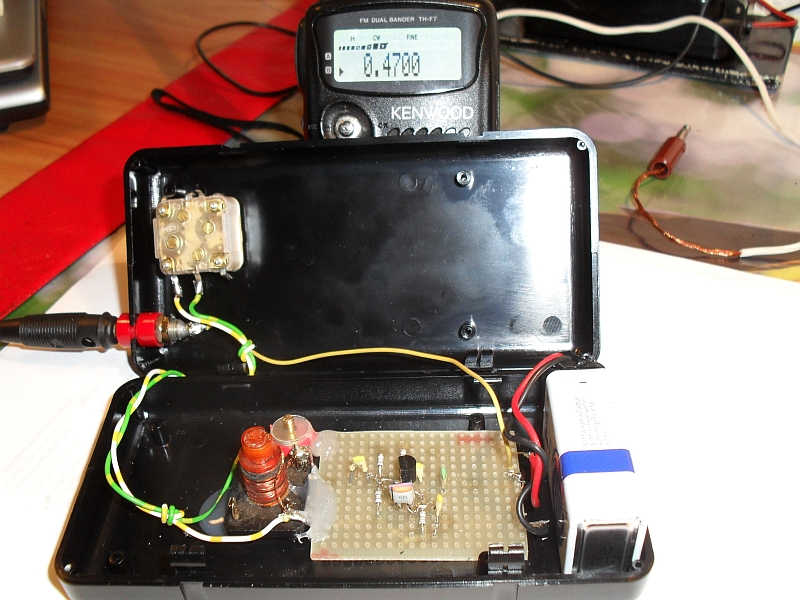

Das geöffnete Gehäuse des fertigen 470KHz BFO
 |

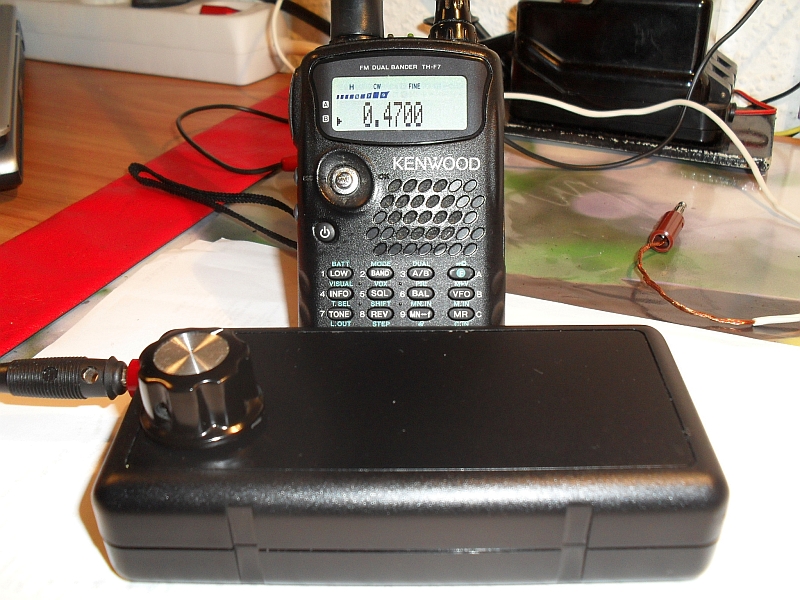

Das fertige Gerät, bereit für den Einsatz!
 |

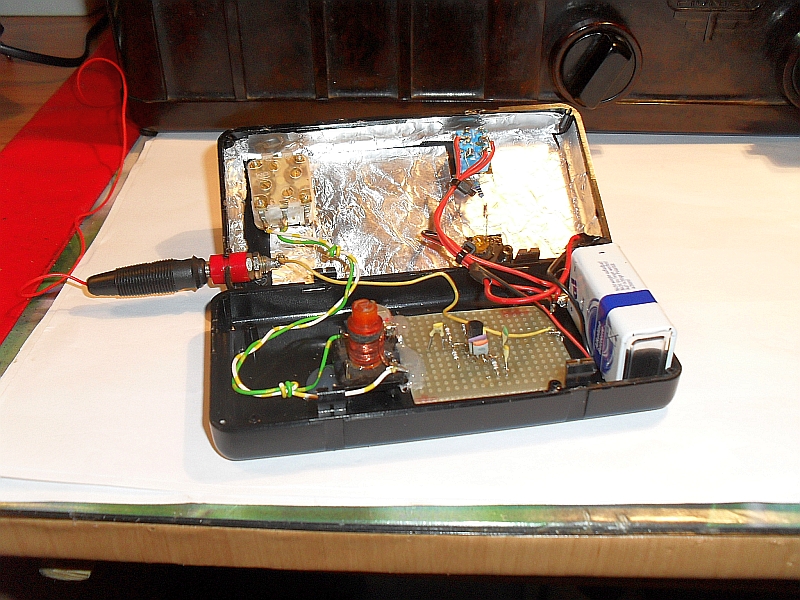

Um die Handkapazität zu minimieren habe ich das Gehäuse mit ALU-Folie ausgeklebt
 |

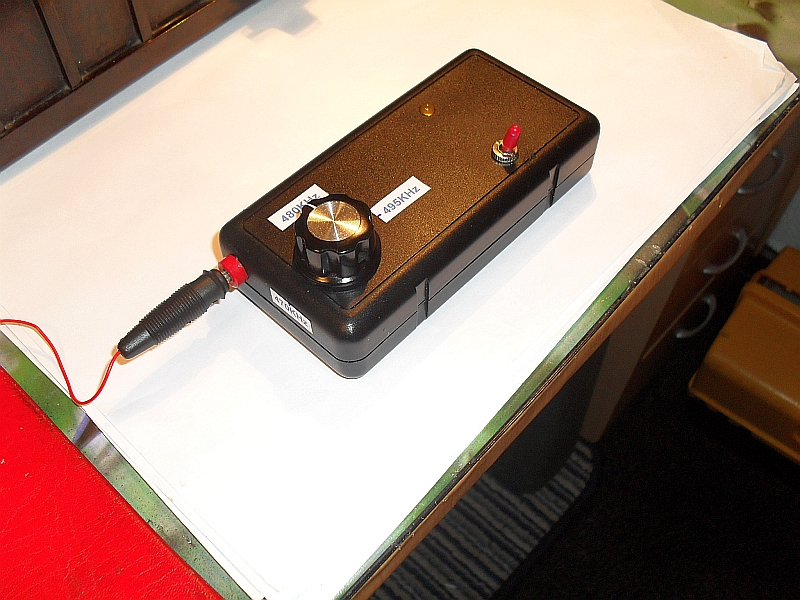

Das fertige Gerät einen E/A Schalter und LED zu zur Betriebskontrolle
 |

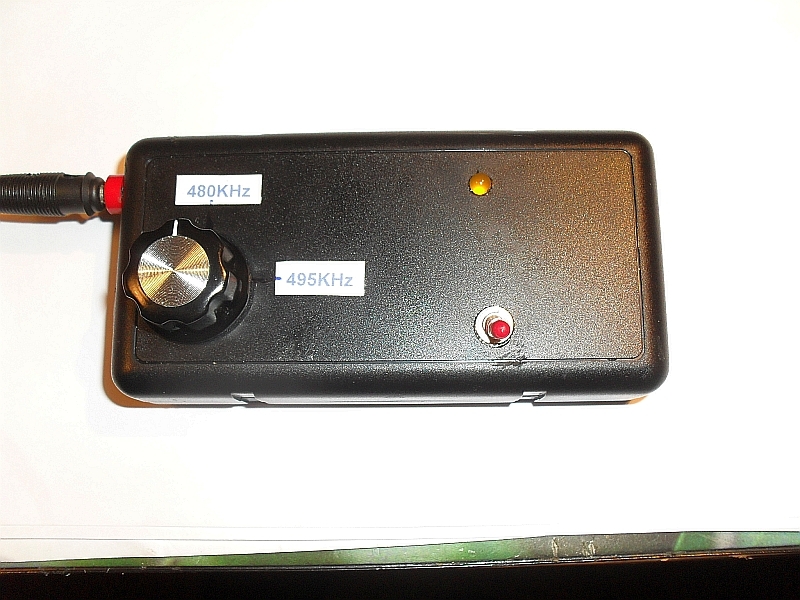

Auch eine Frequenzskala habe ich zur besseren Orientierung angebracht
 |

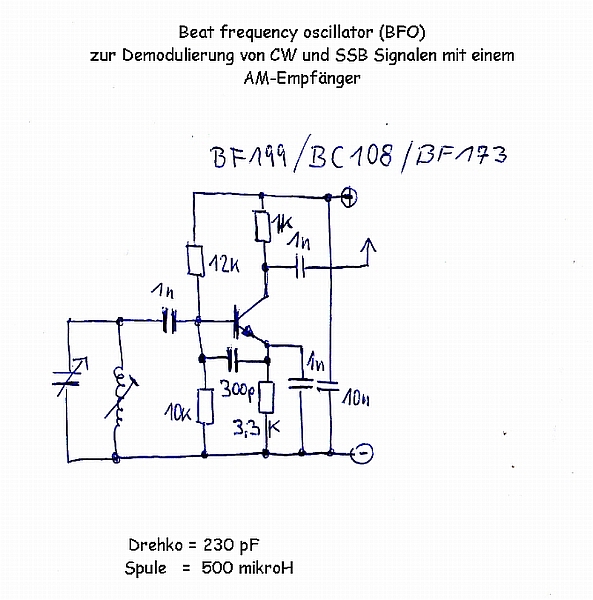

Der Schaltplan des BFO, zwischen Drehko und Spule am heißen Ende noch einen Serienkondensator von 68pF zur Bandspreizung von 470KHz - 495KHz einfügen
Viel Spaß beim Nachbauen und Experimentieren, wünscht Bernhard DL7BAC
