Setting up the Funcube Dongle with SDR-Radio and MAP65-IQ

последнюю версию берем тут:

 http://physics.princeton.edu/pulsar/K1JT/MAP65-IQ_r1116.EXE

Section Download – Release kits – V1.5 is now  the latest version.

Запустите программу SDR-радио.

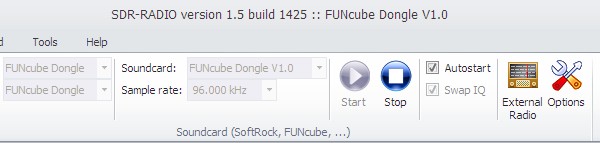

Убедитесь, что параметры соответствуют картинке далее поставить галочки

Autostart,Swap IQ

В нашем этом случае частота 144.125 МГц

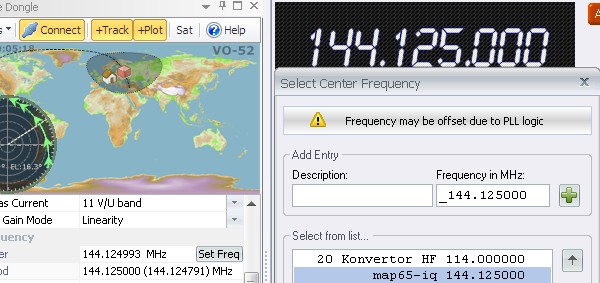

нажмите Set Freq и впишите частоту во вкладке Funcube Dongle.
Вы можете также изменить усиление LNA, чтобы обойти 0dB в MAP65-IQ ( читайте мануал программы),

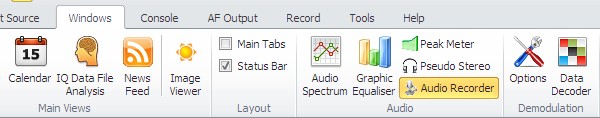

далее найдите закладку WINDOWS

и жмите на закладку MAP65-IQ Support

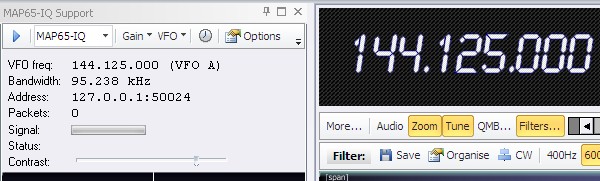

появится картинка, далее жмем Оptions

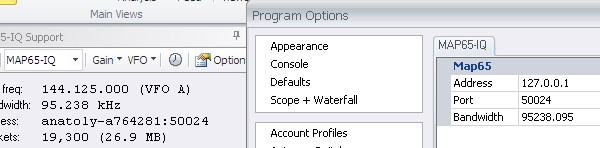

Теперь зайдя во вкладку MAP65-IQ (см. картину), и проверим параметры установки

они совпадают!

после этого,  жмем синюю кнопку слева, чтобы начать отправлять данные MAP65-IQ.

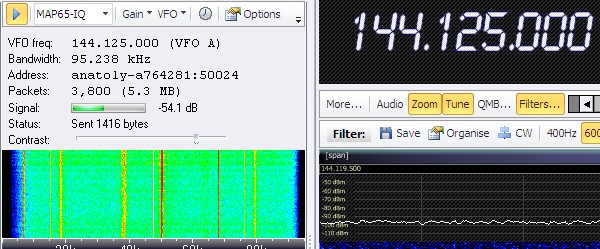

это будет выглядеть так

Затем мы должны установить MAP65-IQ.

все установки согласно мануала

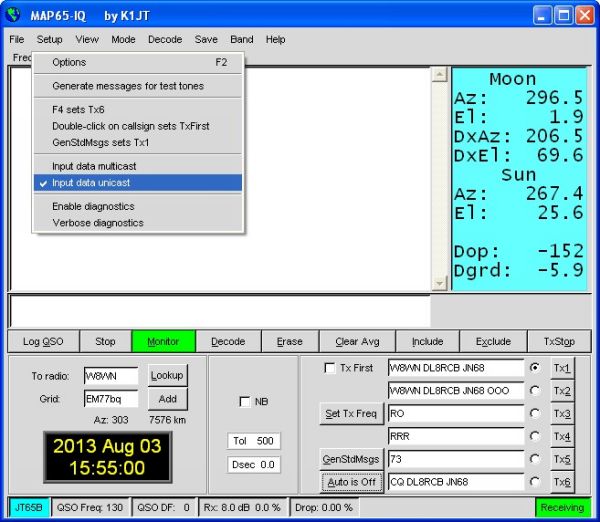

галочку Входные данные unicast, как Вы видите ниже.

После этого мы должны получить данные в MAP65-IQ. мы увидим  это после нескольких минут
Вы должны установить уровень RX, чтобы он соответствовал 0dB. Это может быть сделано
изменение установок LNA  Funcube.
Мой совет состоит в том, чтобы сделать уменьшение "пичка спектора" как описано в следующем документе.

http://sdr-radio.com/LinkClick.aspx?fileticket=m0q-Ce7DzF0%3d&tabid=480&mid=973&language=en-US

Это уменьшит "пик центра" на несколько dB’s, и Вы можете получить MAP65-IQ noiselevel

2013 август
