Umbau russischer Koax-Relais auf N-Buchsen

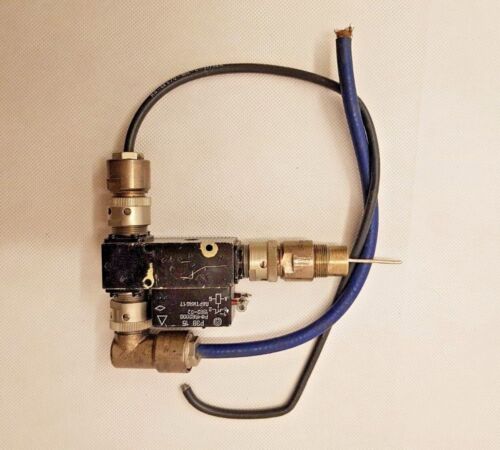

Russisches Koaxrelais 26V 120Ohm

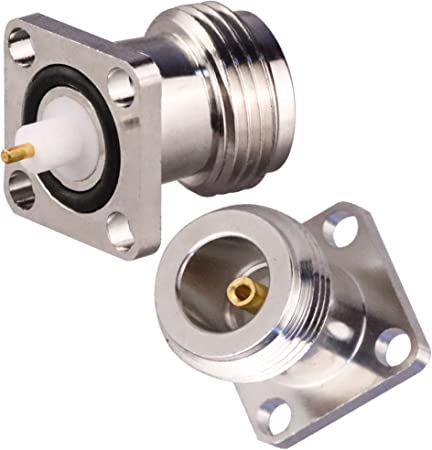

Geeignete N-Buchsen mit kleinem Flansch

Umbau:

Die russischen Relais haben Buchsen die keiner gebräuchlichen Norm entsprechen.
Wenn man wie oben Stecker dazu bekommt kann man sich behelfen und Koaxkabel
anlöten.

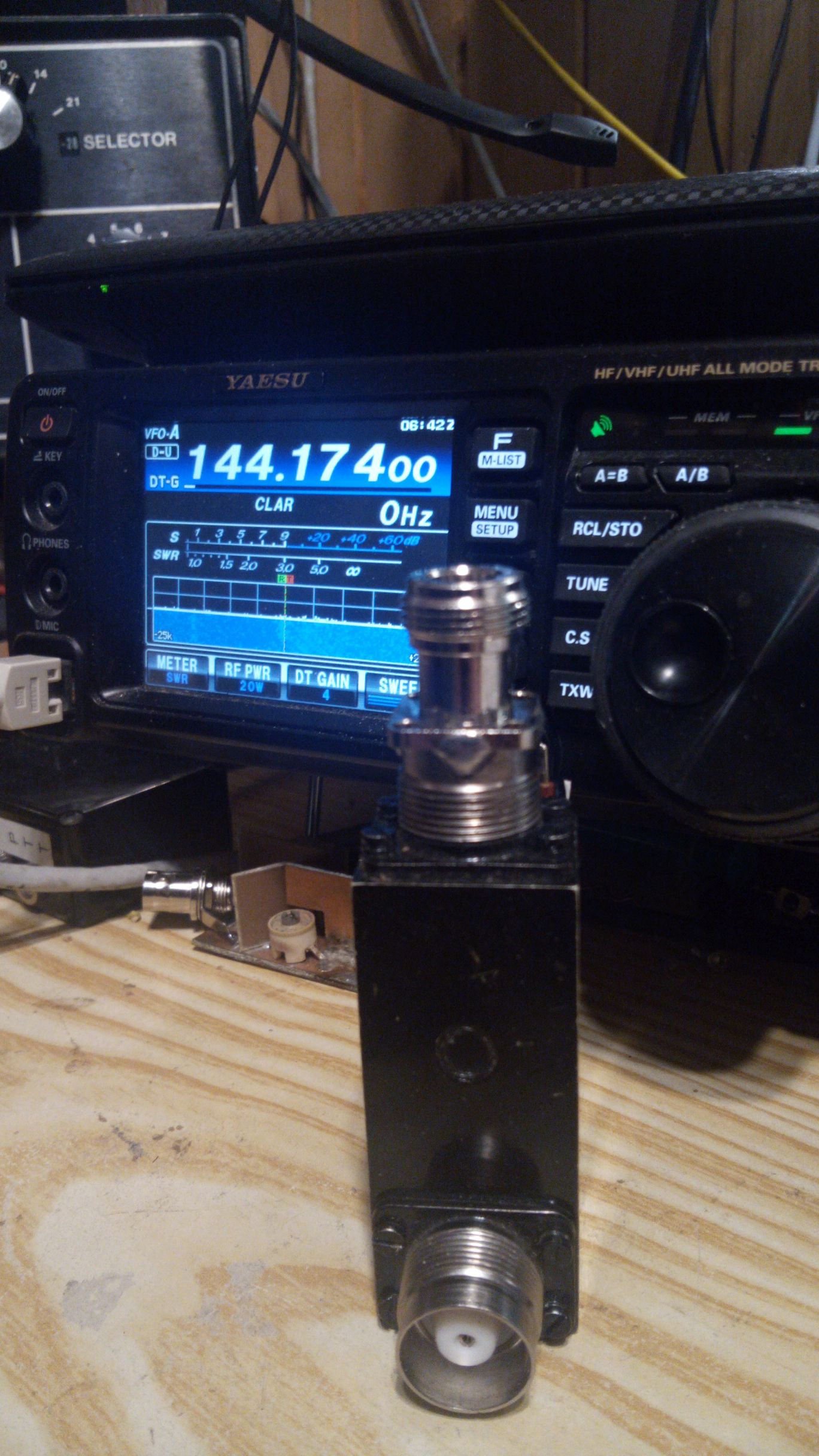

Wenn keine Stecker dabei sind ist der Umbau mit den N-Buchsen (mit kleinem Flansch)
eine gute Alternative. Man kürzt das Teflon am Lötpin auf ca. 1mm Länge.
Den Lötpin selbst kürzen auf 8mm. Er passt straff in die Buchsen des Relais.

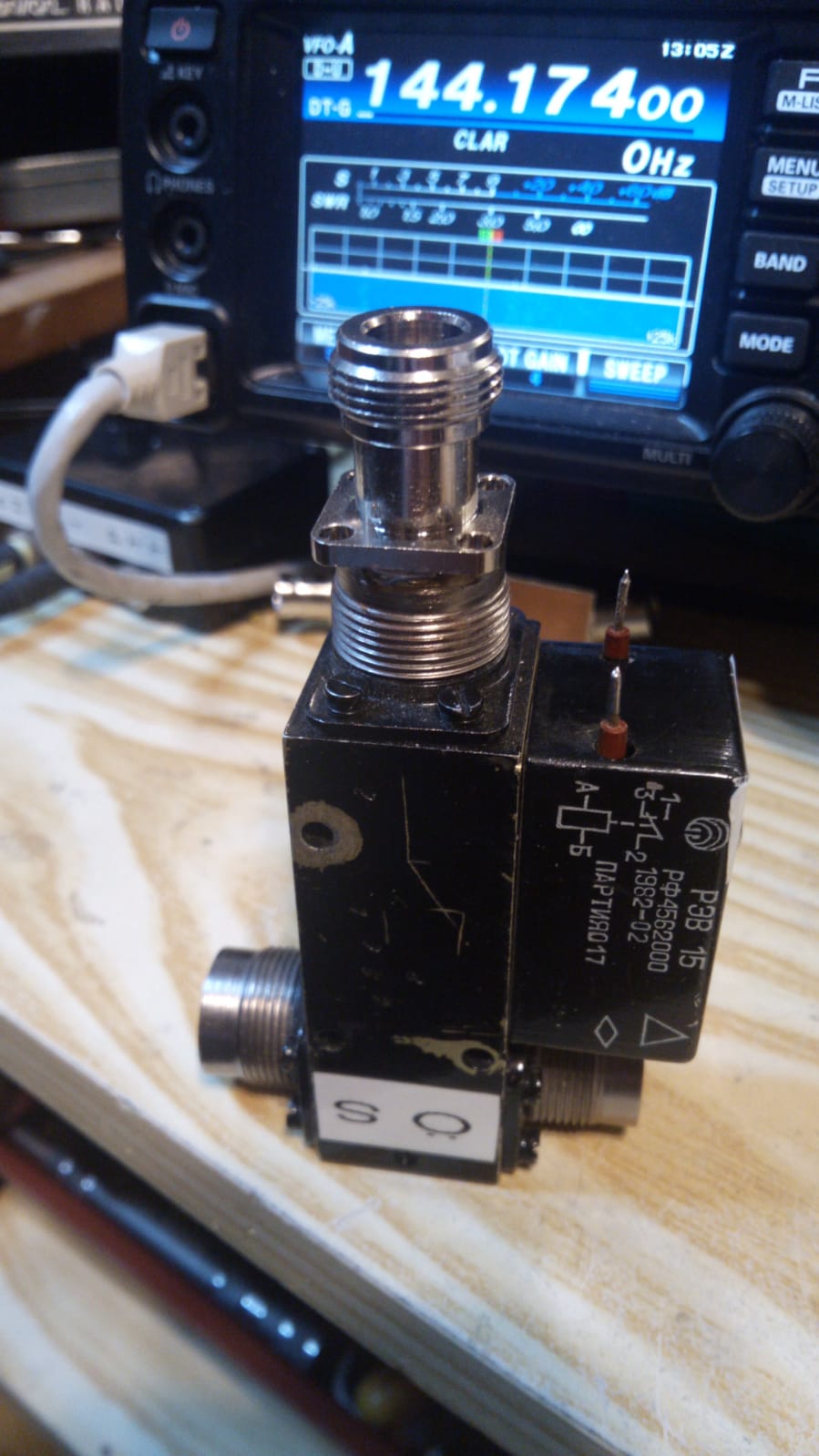

Die N-Buchse wird dann mit dem Hals der Orginal-Buchse verlötet. (An den 4 Flächen sollte reichen)

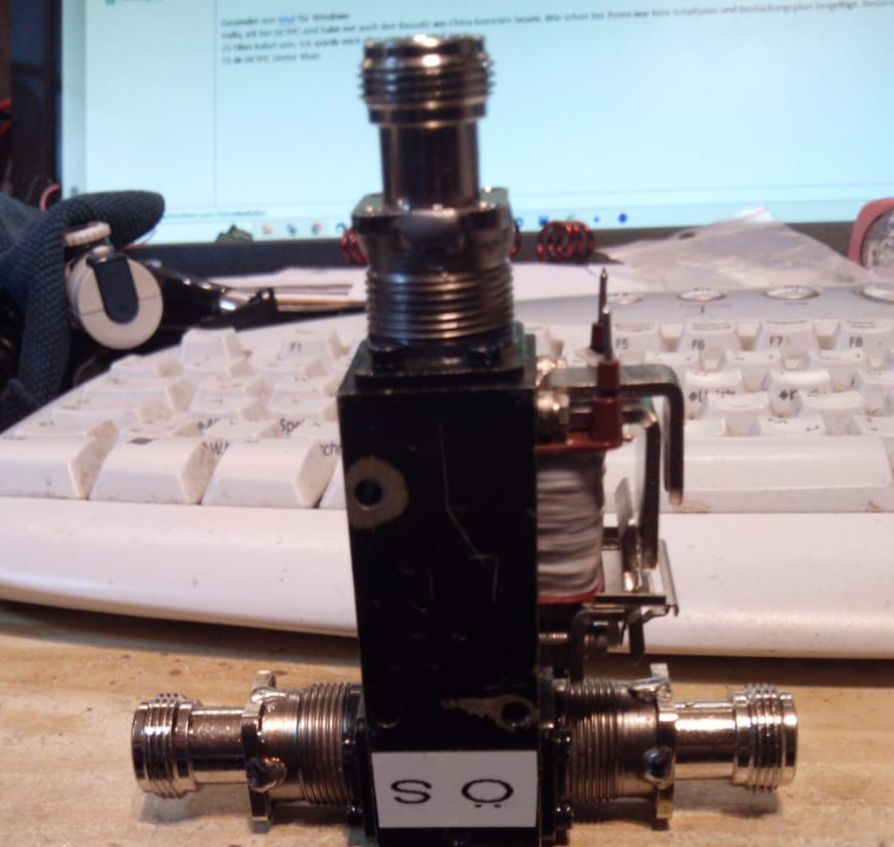

und fertig...

Viel Spass beim Umbau DL5ZA
