Bau eines 12V-Rotors mit Fernsteuerung

und digitaler Richtungsanzeige

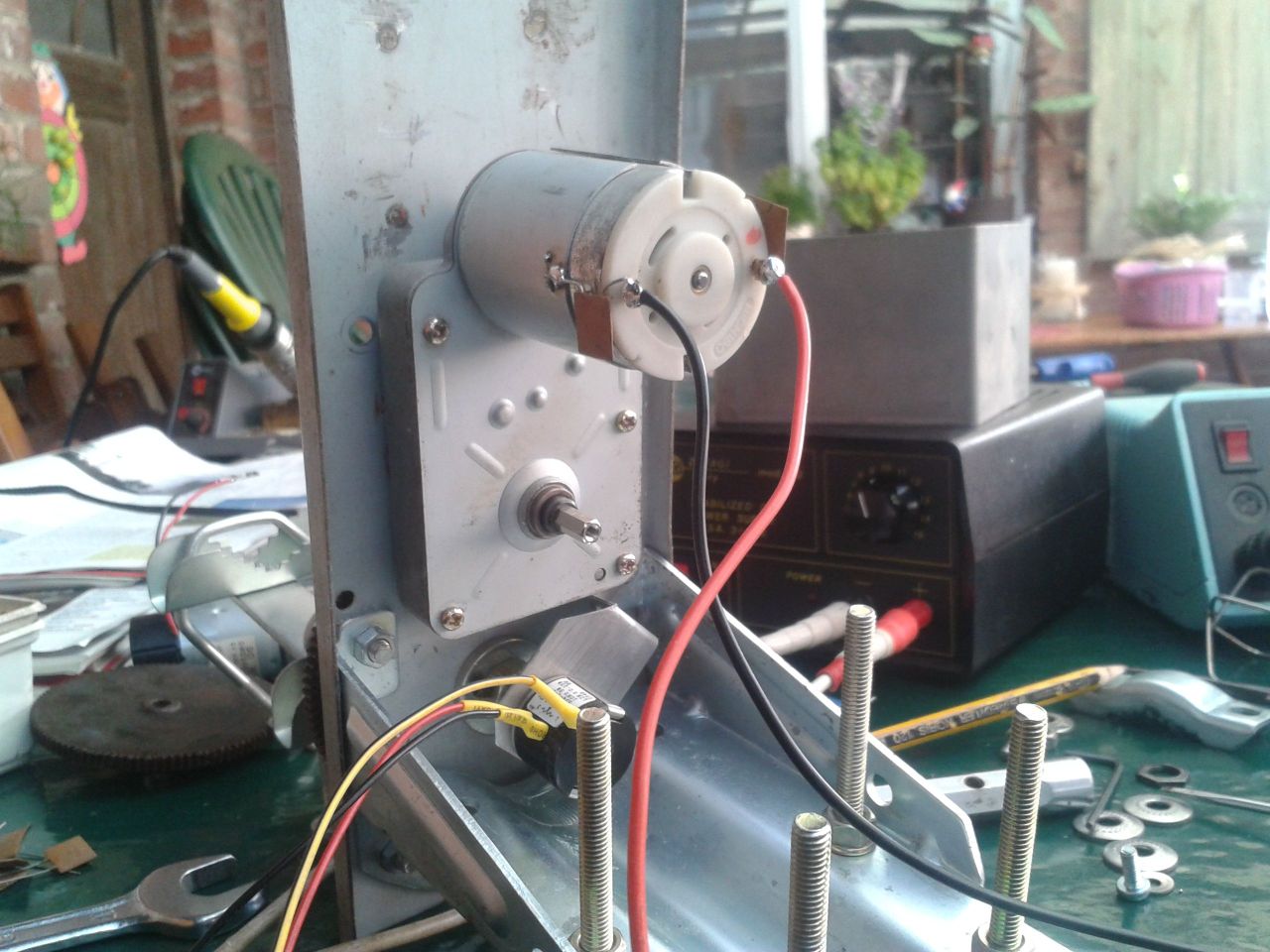

Der Getriebe-Motor ist von Pollin, das Mastpoti
hat 10 Umdrehungen und 10k

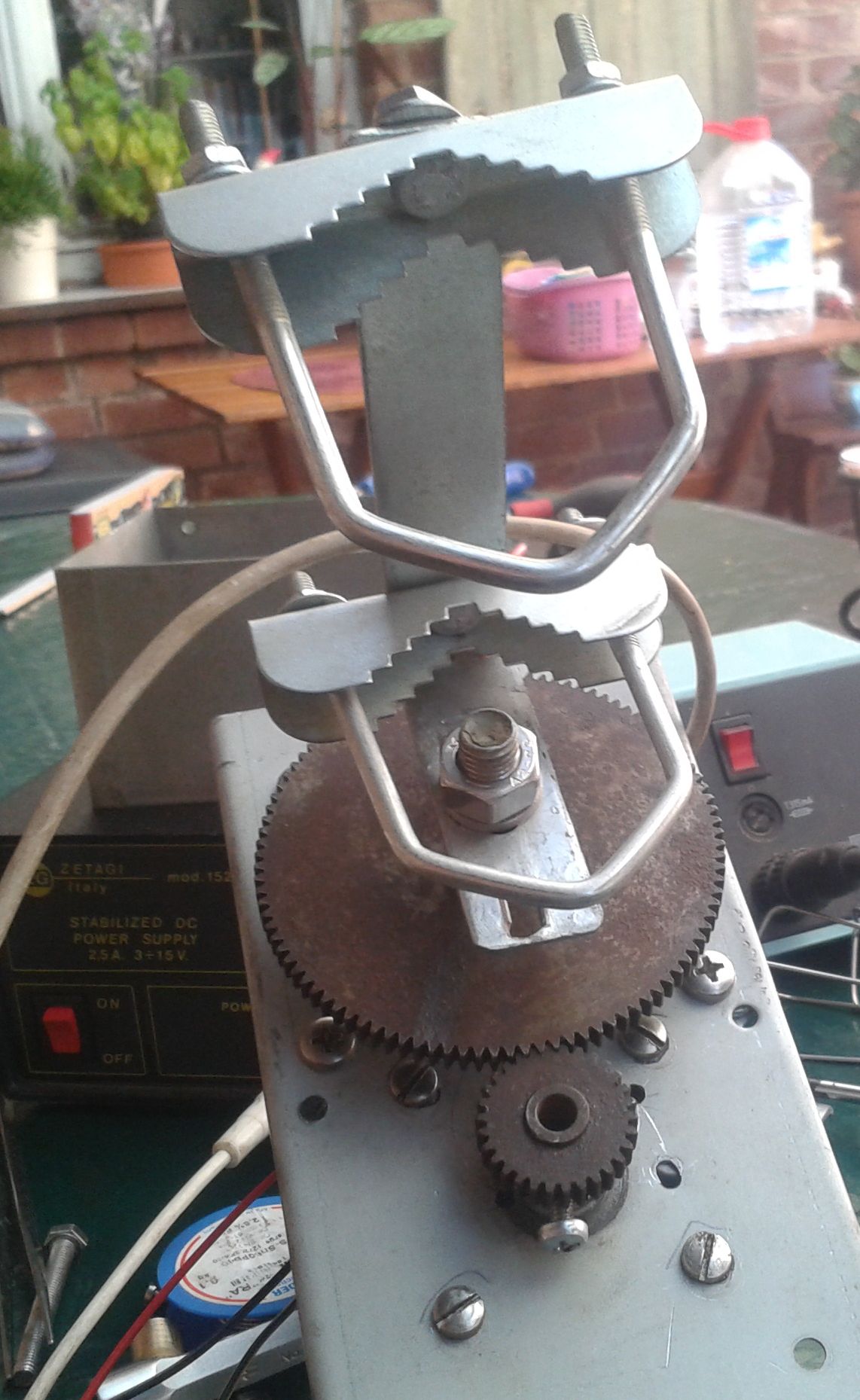

Die Zahnräder haben eine 3:1 Untersetzung
Die Mastwelle ist eine M10 Schraube , sie hat im Kopf
eine 6,3mm Bohrung für das Mastpoti mit einer
seitlichen Madenschraube zum fixieren.

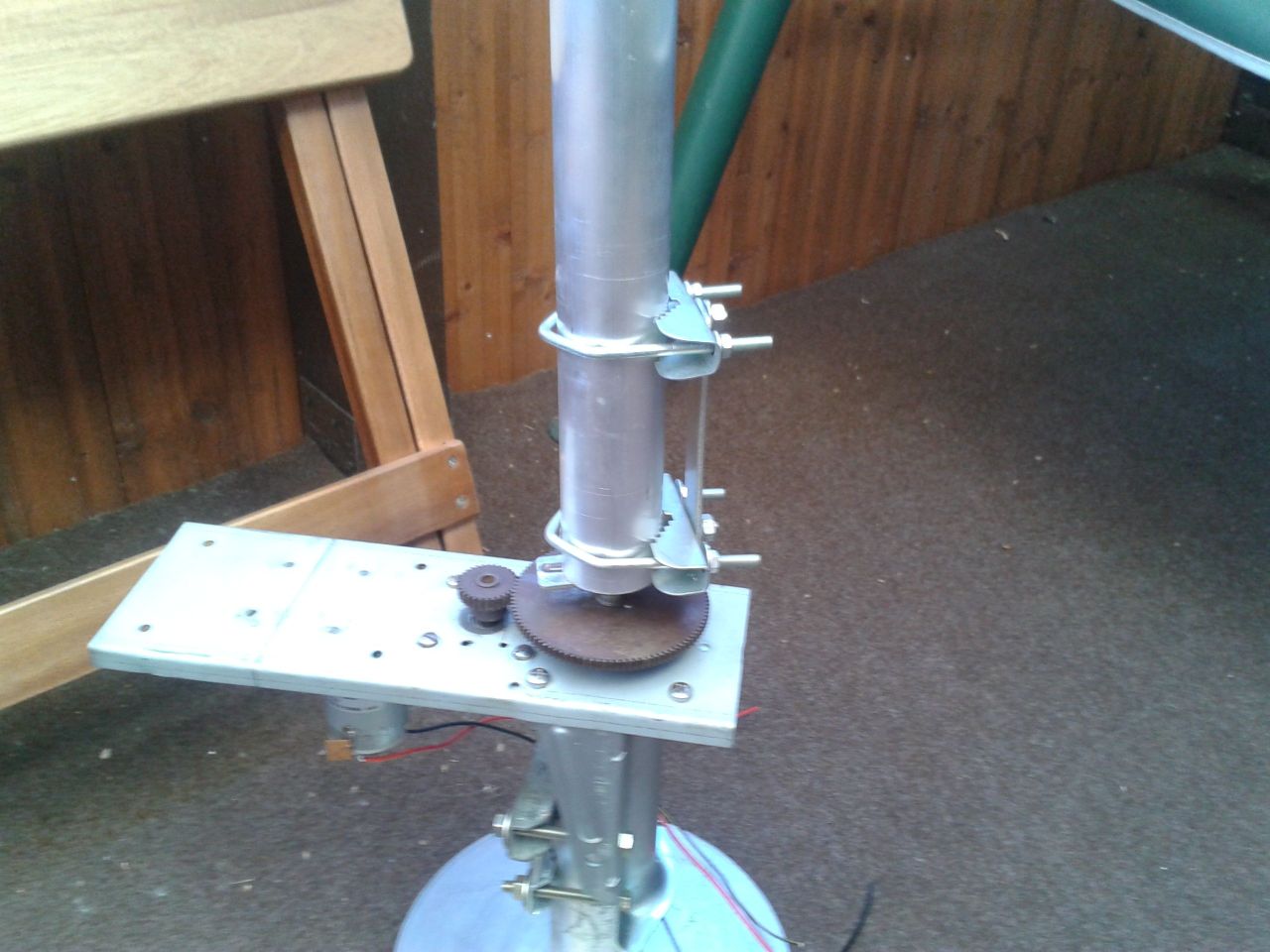

So ist dann der Mast befestigt: abgewinkeltes Flacheisen
mit 10mm Loch für die M10-ner Schraube,
an der Senkrechten dann die Mastschellen

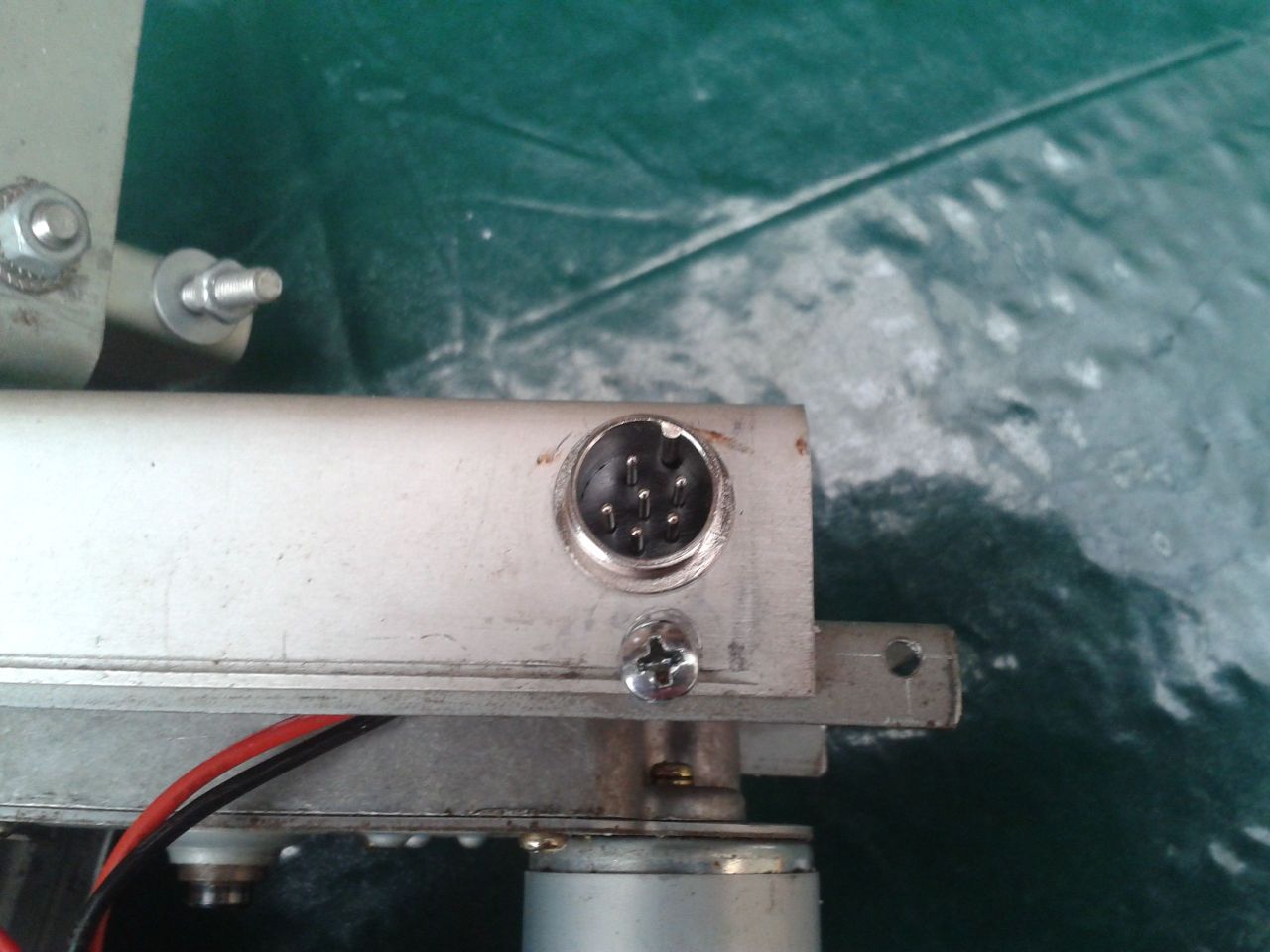

Die 6 polige Mike-Buchse dient dem Anschluß des Steuerkabels.
2 Adern für den Motor und 3 Adern für das Mastpoti.
Das Kabel sollte natürlich geschirmt sein!

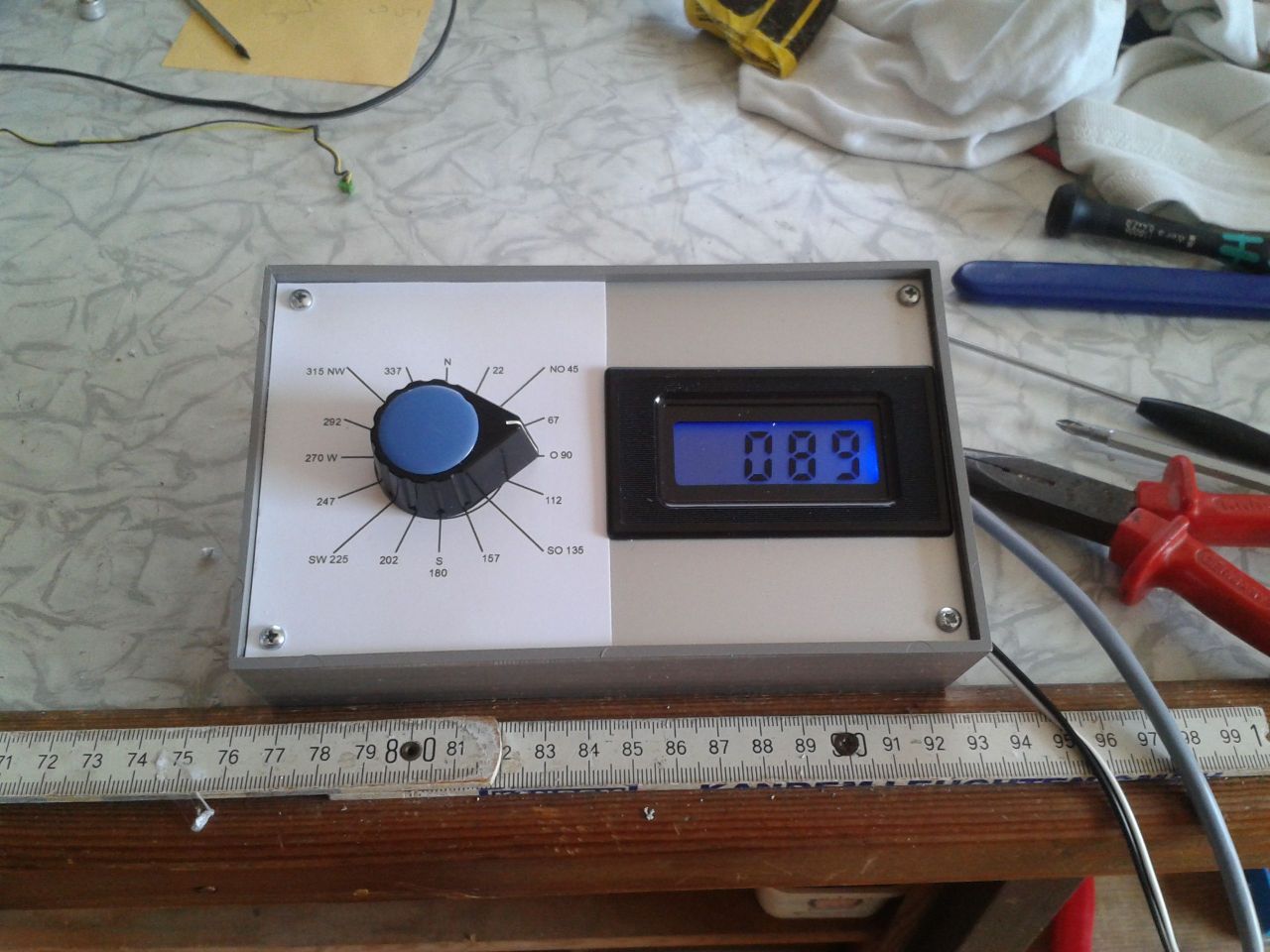

Anzeige und Richtungswahl, das Poti ist das selbe wie am Mast,
die Digitalanzeige ist ein Panel-Meter PM435
Vorteil: keine galvanisch getrennte Betriebsspannung notwendig

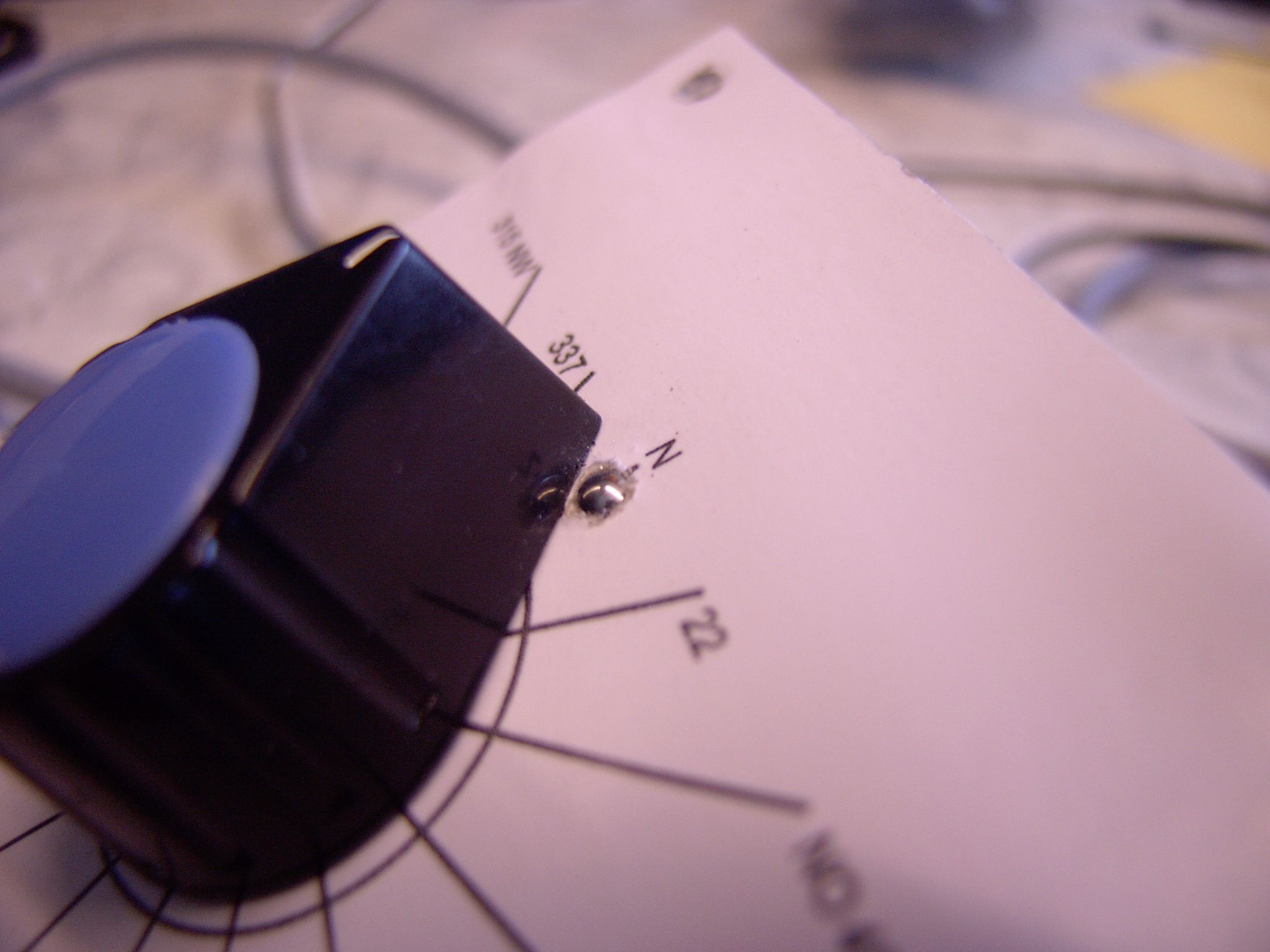

In der Nordrichtung befindet sich als Anschlag eine gefederte Kugel
die das überdrehen verhindert, wenn es sein muss kann man trotzdem
auf die Kugel draufdrehn und genau nach Norden beamen

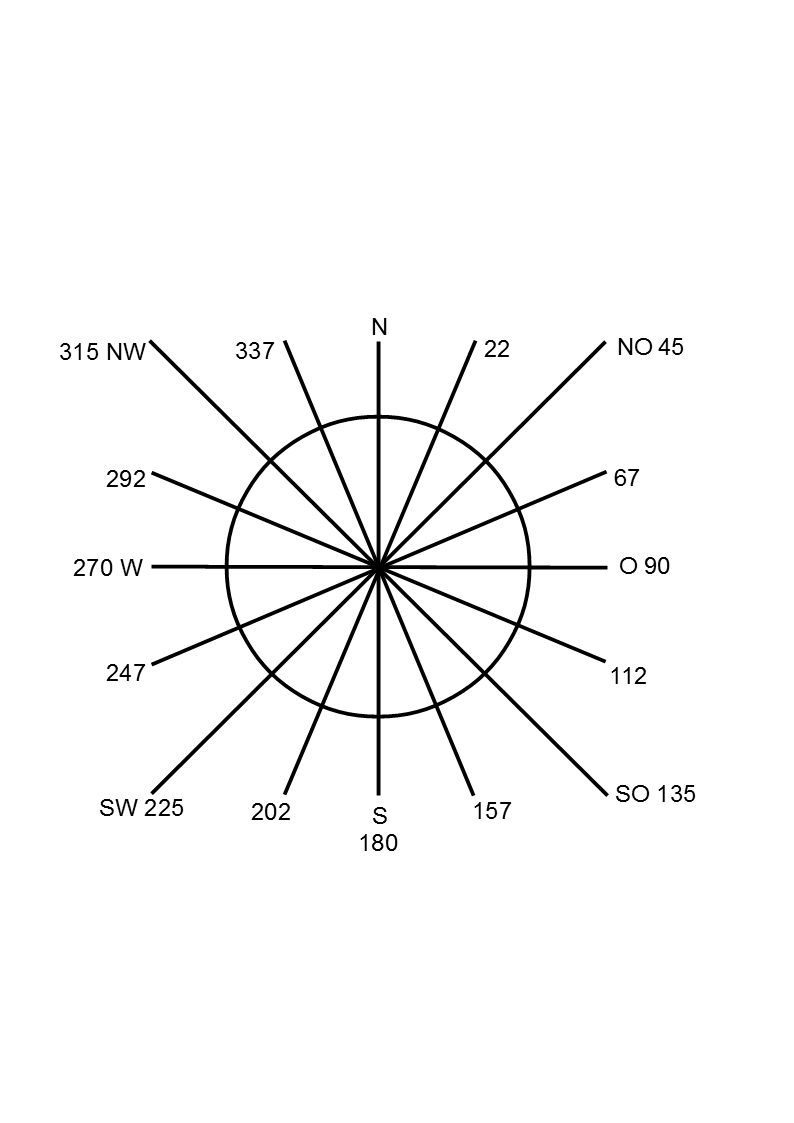

Hier mal eine selbst gezeichnete Windrose

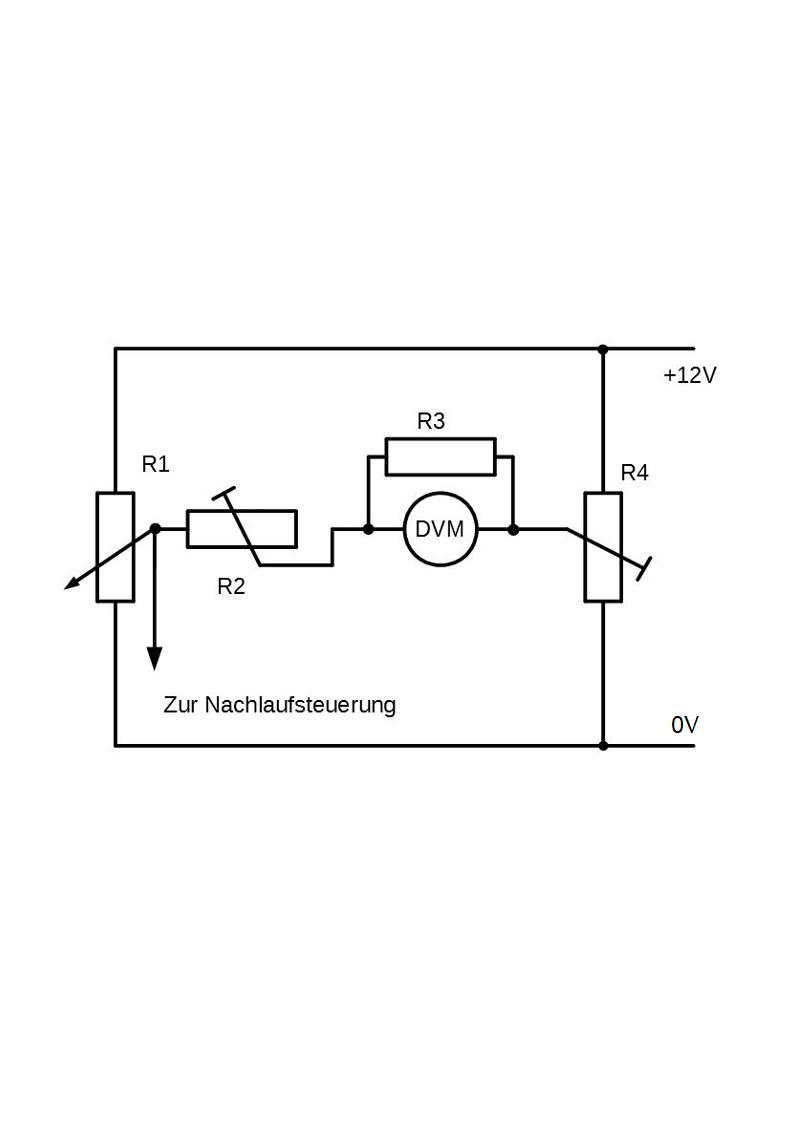

R1 = 10k (Mastpoti)
R2 = 470k Spindelpoti
R3 = 10k
R4 = 100k Spindelpoti
Mit R2 wird 360 (36mV) in der Anzeige eingestellt bei 360° Position
Mit R4 dann 0 bei 0° Position



Die 6V-ZD in Reihe reduziert die Drehzahl.
mit 6V ergibt sich eine Umdrehung in 12 sec.
Ist also nichts für schwere Antennen...

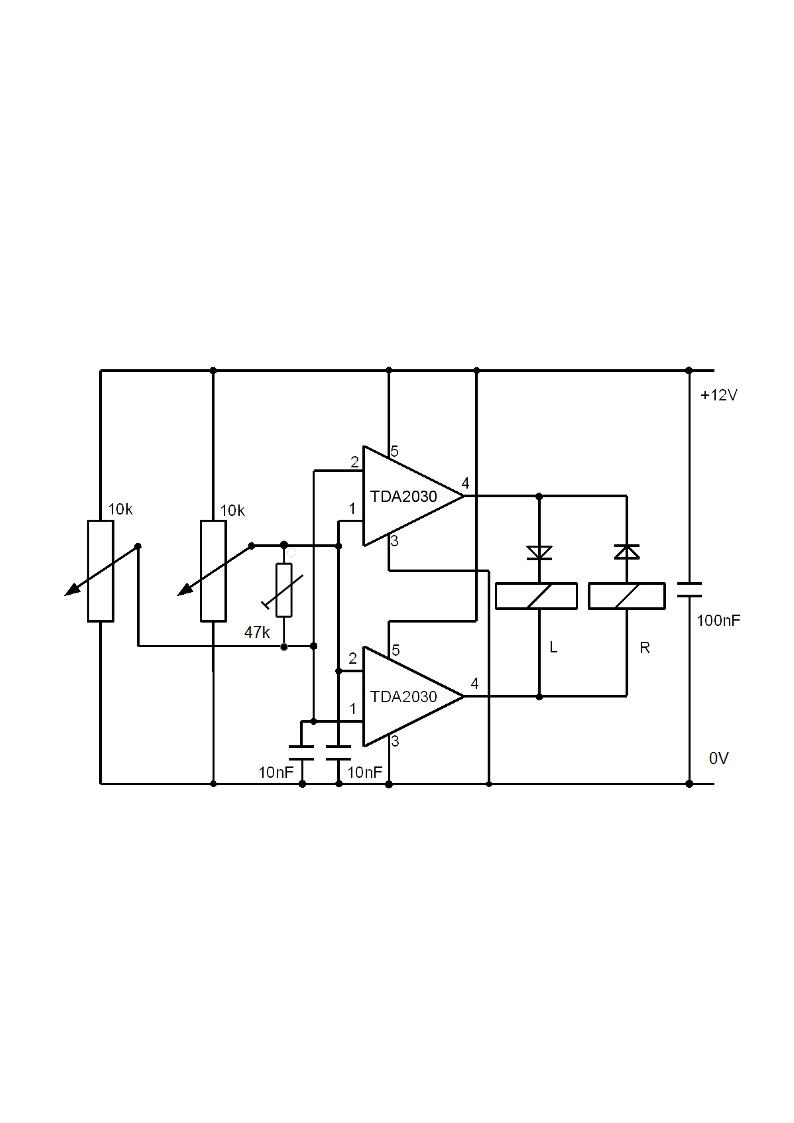

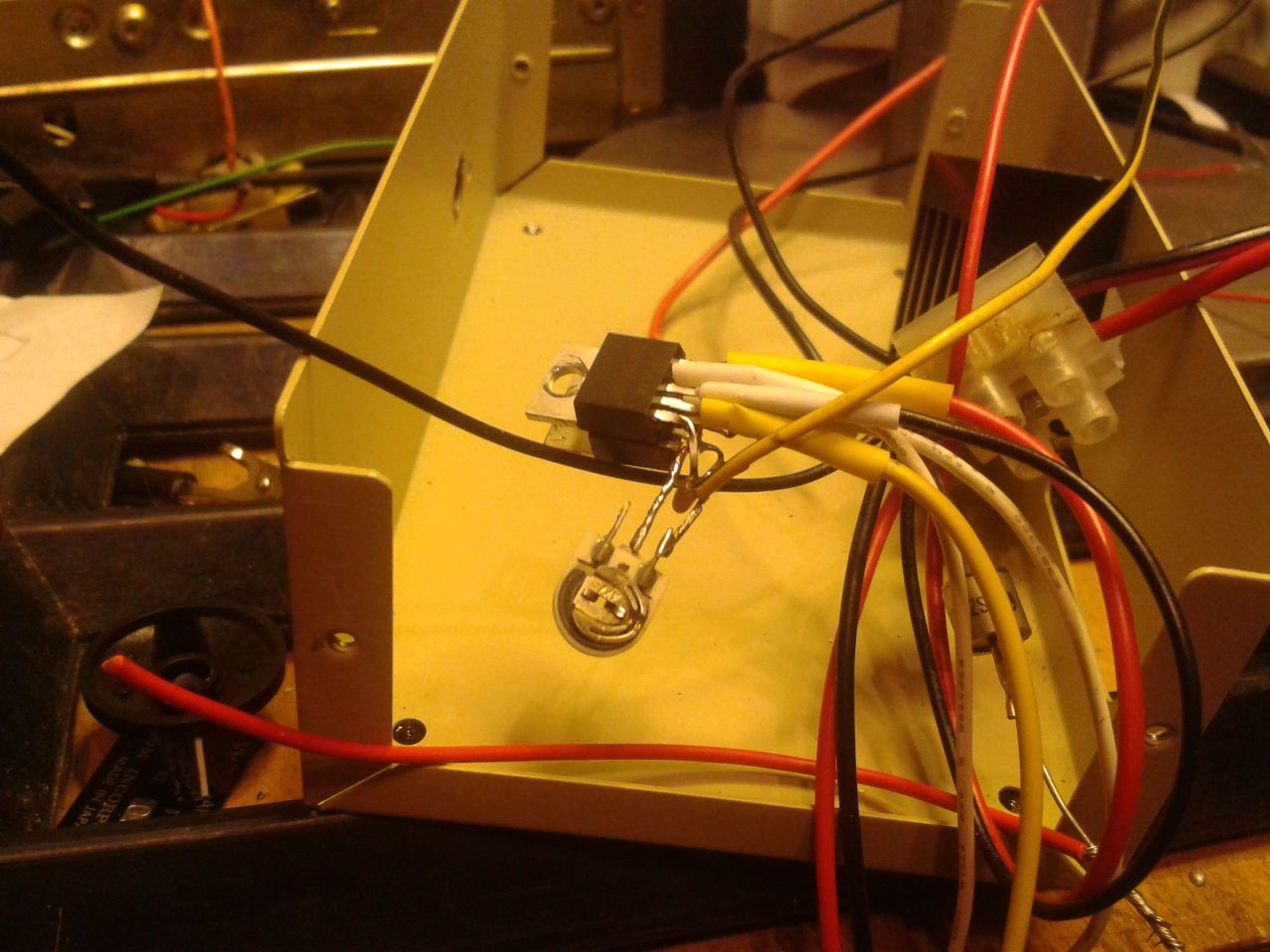

Hier die beiden TDA 2030 in Freiluftverdrahtung ;-)
mit dem 4k7 Hysterese-Poti für die Positionierungsgenauigkeit

Video vom Rotor

Viel Spass beim Bau de Reinhard DL5ZA ät WEB.DE
