Schaltungskonzept: | Doppelsuper (von DJ0ABR) |
Frequenzbereich: | 30 kHz bis 30 MHz (durchstimmbar) |
Betriebsarten: | SSB (USB und LSB), CW |
1. ZF | 45 MHz |
2. ZF | 9 MHz |
Ausgangsleistung: |
10 Watt |

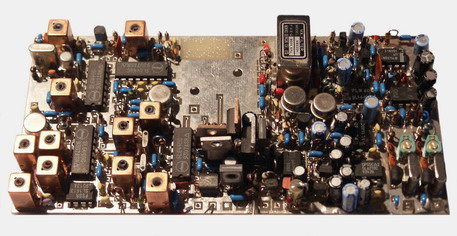

Auf der Transceiverbaugruppe befinden sich die kompletten Sender- und Empfängerbaugruppen, Quarzfilter, 2 Seitenbandoszillatoren für USB und LSB, 800 Hz CW-Filter usw...

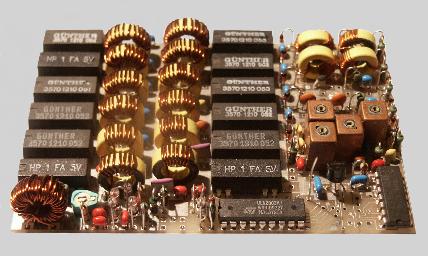

Die Filterbaugruppe enthält die 6 Empfängervorkreisfilter und die 6 Tiefpässe für die Sendeendstufe (noch nicht komplett bestückt)

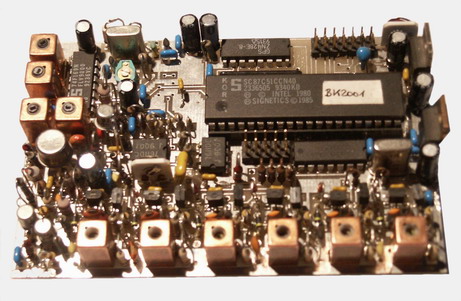

Die PLL-Baugruppe enthält die komplette PLL, sowie den gesamten Digitalteil mit Microcontroller, LCD-Display, Tastatur usw.

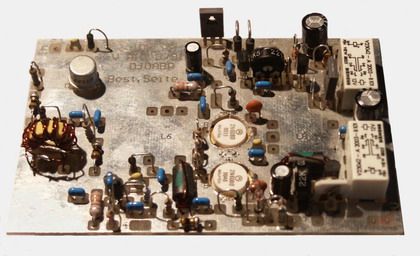

Die Endstufe ist bestückt mit 2 x 2 N 6080 und bringt etwa 10 W HF-Leistung. Auf dem Bild sind die Spulen noch nicht bestückt.
