DFØMOT

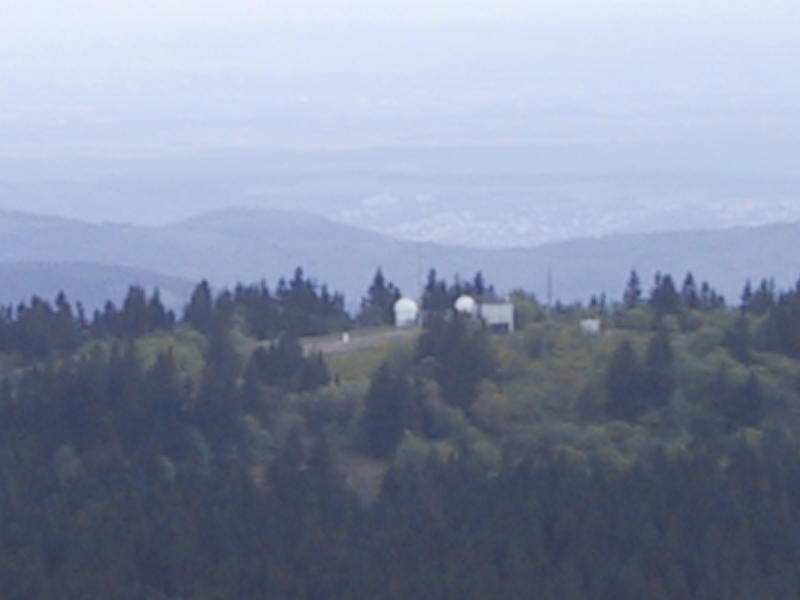

Kl.Feldberg (hinten links), (Gr.Feldberg rechts vorne)

10m Senderstandort DF0MOT Gr.Feldberg 920m über NN (JO40FF)
10m Transmitter site, 920m ASL

Empfängerstandort DB0MOT Kleiner Feldberg 840m über NN (JO40FF)
10m Receiver 840m ASL

Auf der 10m-Eingabe muss für ca. 4sec. der FM-Träger gestellt werden um das Relais zu öffen. Nach
Loslassen der PTT geht das Relais mit der Kennung DFØMOT auf Sendung. Auf 70cm genügen 0,5sec.
Open with carrier for 4 sec on the input, after release PTT the repeaterwill be on air

Da es sich um zwei getrennte Relaisstandorte handelt gibt es auch zwei Rufzeichenzuteilungen, DF0MOT
für den Sender- und DB0MOT für den Empfängerstandort. Entfernung 1,5km.
Two repeater sites need two different callsigns, DF0MOT (TX) and DB0MOT (RX), distance 1.5km.

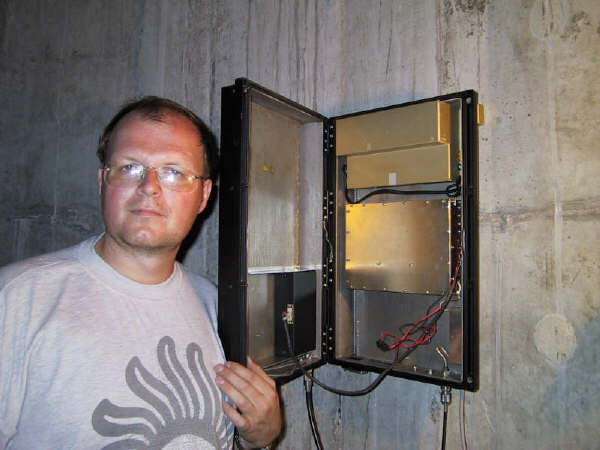

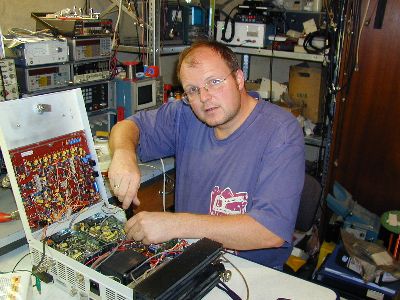

Der Relaisverantwortliche Ralf, DF6RK beim Checkup des Empfängers:
10m-Empfängerempfindlichkeit 0.16µV bei 12dB SINAD oder -124dBm
DF6RK at maintenance of 10m-RX and Link TX

Die Technik wurde 1990 von der Fa.MOTorola zur Verfügung gestellt und von Detlef, DH1FAD
gebaut. Es sind modifizierte Funkrelais. Die 10m-Module waren ursprünglich im 8m-Band zuhause. Die
Antennen wurden von Ralf, DF6RK montiert und sind teilweise Eigenbauten. Auf dem Kleinen
Feldberg im Taunus (JO40FF) wird auf ca. 840m mit einer Kathrein 1/4 Lambda Groundplane
Antenne auf 29.570 MHz empfangen, auf 438.625 MHz umgesetzt und zum Gr.Feldberg (JO40FF)
gesendet. Dort wird auf etwa 920m Höhe das Linksignal auf 438.625 MHz empfangen und auf
29,670 MHz umgesetzt. Die Sendeantenne ist auch eine Kathrein 1/4 Lambda Groundplane.
Die 70cm-Eingabe 431.025MHz wird parallel zum 10m-RX Empfänger umgesetzt, ein 67Hz-CTCSS
Ton muss mitgesendet werden. Beide Empfänger werden gleichberechtigt auf den TX übertragen.

The equipment was sponsered in 1990 by Motorola Germany and contructed by Detlef, DH1FAD. It
is based on MC Micro and were modified 8m-commercial radios. The antennas were setup by Ralf,
DF6RK. RX antenna is a quarter wave groundplane by Kathrein K717758, TX is a Solarcon I-MAX
2000 in a fiberclass radom of an old Kathrein GSM900 antenna . Both sites are inked on 439.450
MHz with a Kathrein K7516221 (TX) and a homemade 6 element yagi made of stainless steel (RX).

Taunus Observatorium auf dem Kl.Feldberg in 840m über NN, Empfängerstandort.
Rufzeichenzuteilung : DB0MOT. Hier steht auch ein Empfänger von DB0FT 2m.

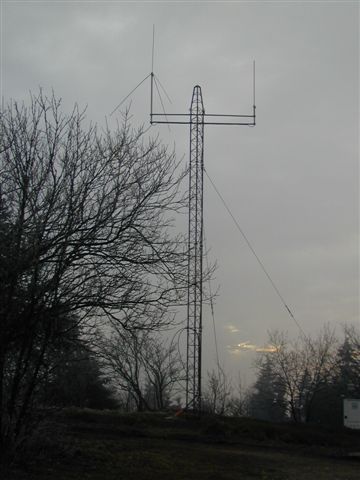

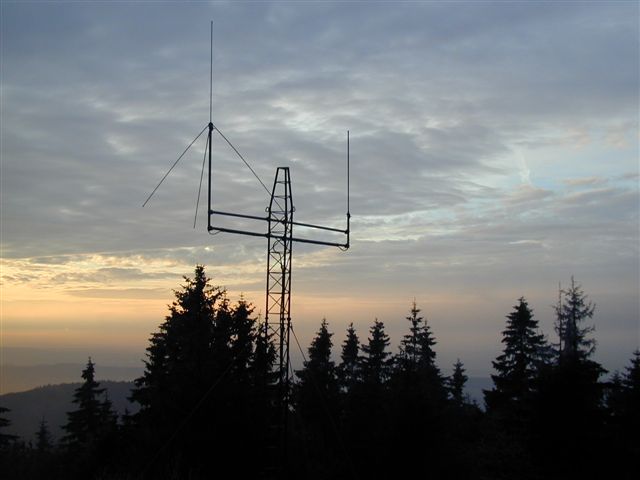

Links befindet sich die Empfangsantenne, eine 1/4 Lambda Groundplane der Fa. Kathrein, natürlich auf 29.570MHz
abgestimmt. Rechts die 70cm-Antenne für den 70cm-Zugang und Zubringer zum Gr.Feldberg (DF0MOT).

RX-Site DB0MOT on 840m ASL. Also the receiver site of the 2m-repeater DB0FT. Left RX-groundplane (29,570MHz,
right UHF antenna 438.625MHz), both manufactured by Kathrein and mounted on a 14m tower.

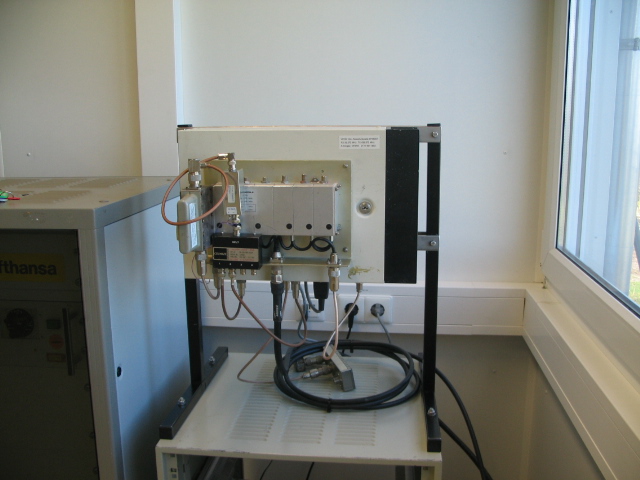

Der Empfänger befindet sich in einem Container des Taunus-Observatoriums der
Johann Wolfgang Goethe-Universität Frankfurt am Main
Receiver and link equipment inside container of Frankfurt University

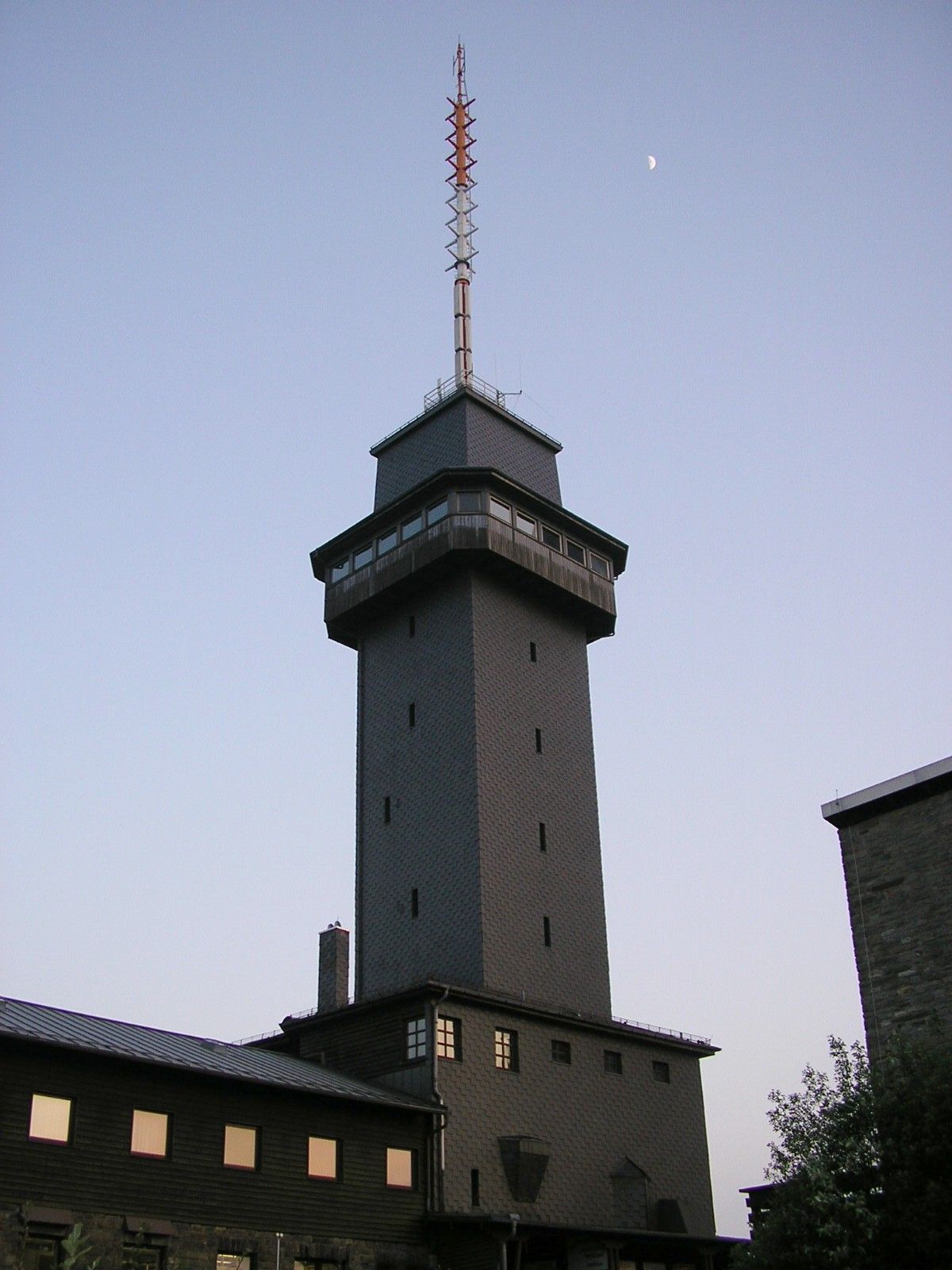

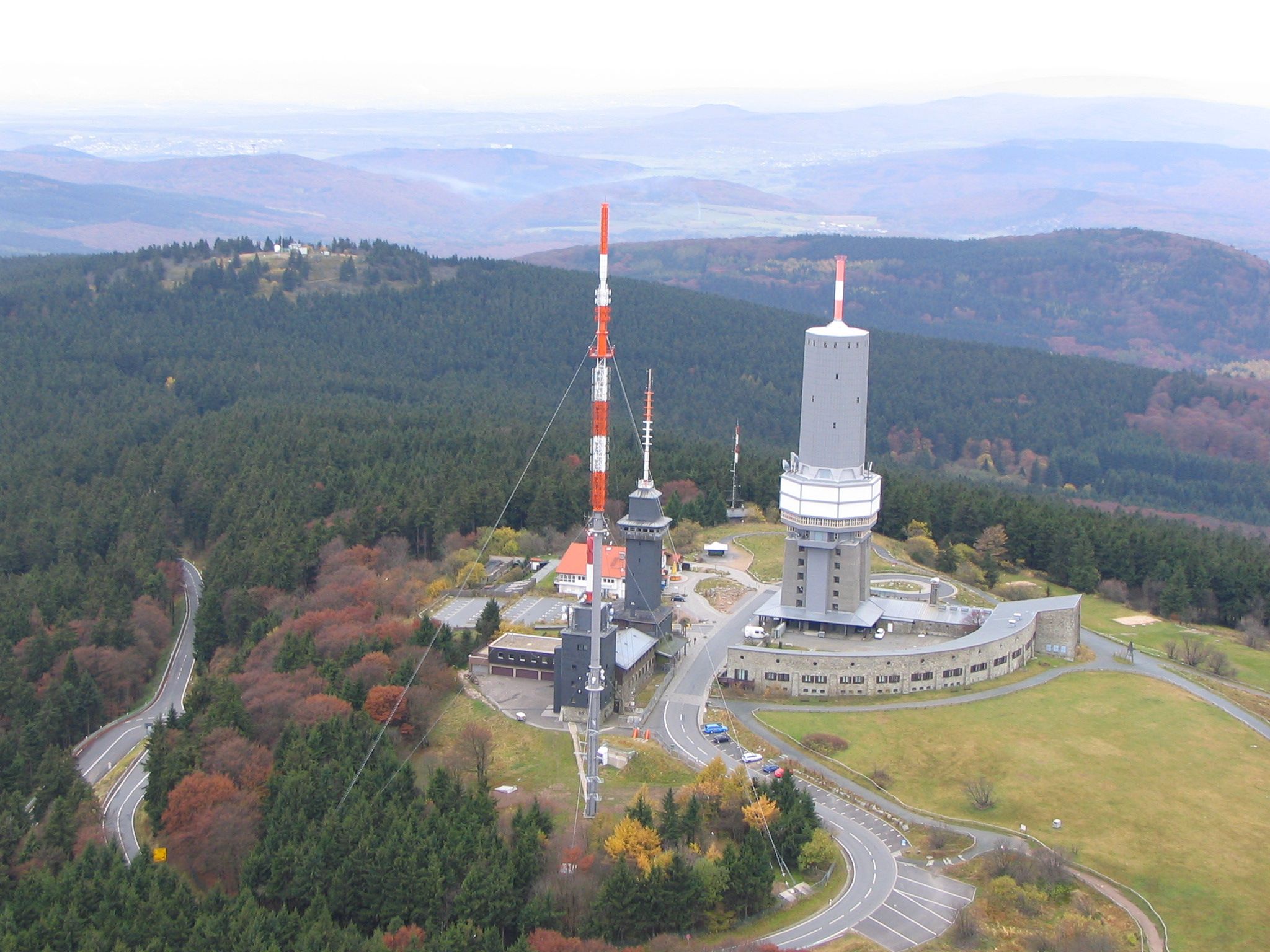

HR-Sendergebäude mit Aussichtsturm auf dem Großen Feldberg im Taunus, 880 über NN,
Senderstandort, zugeteiltes Rufzeichen: DF0MOT, Turmhöhe 55m, Antennenhöhe 40m.
Ebenfalls QTH von Digipeater und Digitalrelais DB0DFT und ATV-Relais DB0HAU.

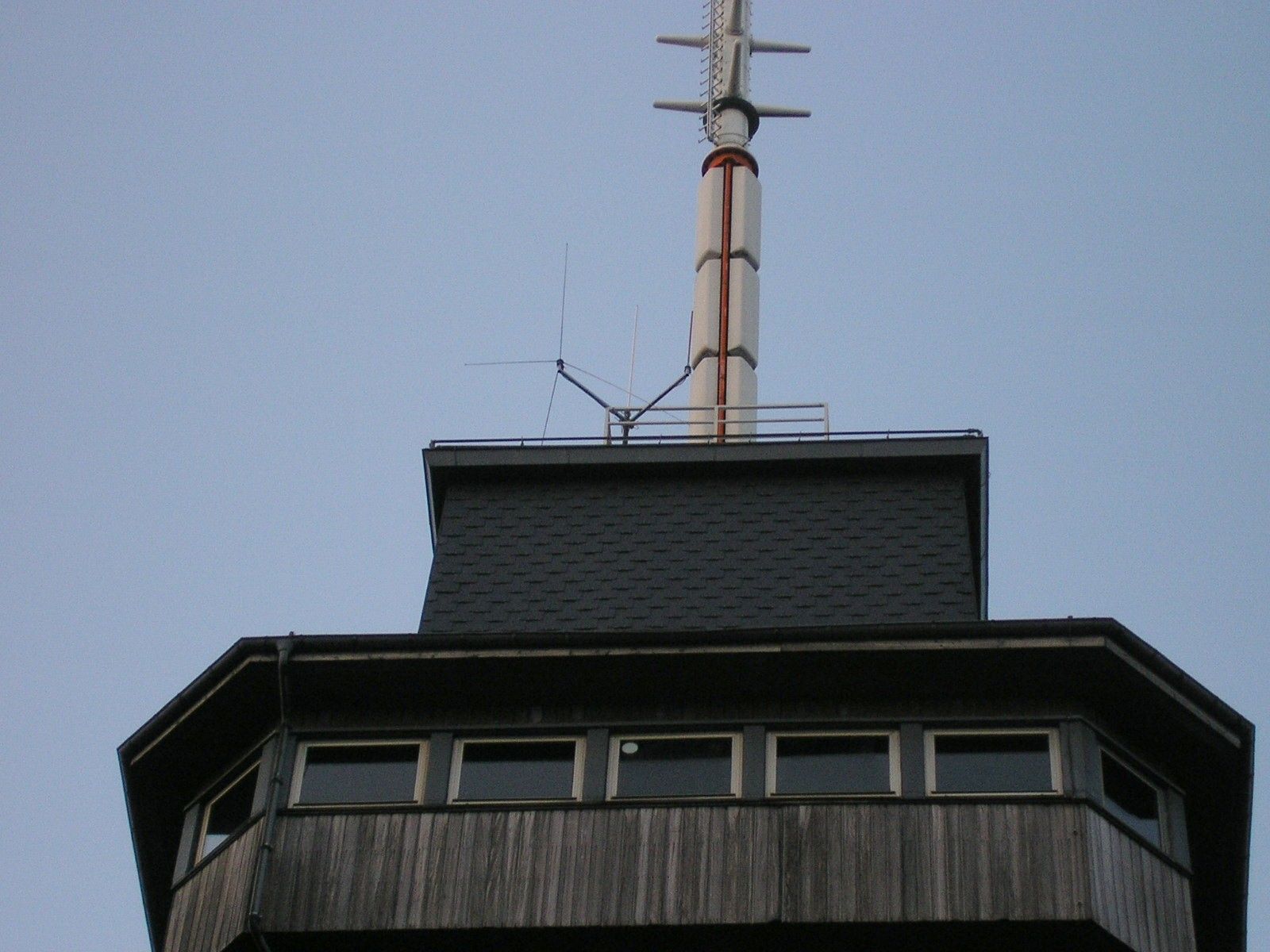

Die Antenne von DF0MOT ist am Ausleger zu erkennen, weitere Antennen von
DB0DFT, DB0HAU, UKW-Rundfunkreserveantenne und BOS. Aussichtsplattform
ist bei gutem Wetter zugänglich und bietet eine imposante Fernsicht.
TX-Site on HR-Broadcast-Tower, 920m ASL.

Hier der Sender und Linkempfänger im Turm, Ausgangsleistung ca. 55 Watt...
55W 10m-transmitter and link receiver with DF6RK ....

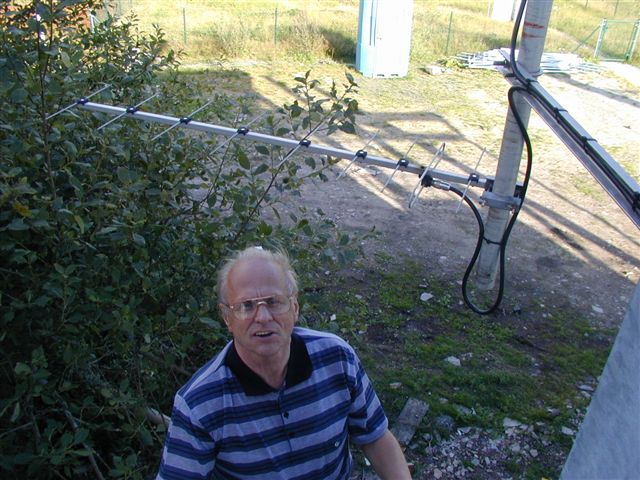

Co-Sysop Wolfgang DH3WS

Herzlichen Dank an unsere Gastgeber / many thanks to our hosts:

Allen Spendern, die den Wiederaufbau von DF0MOT sowie den
Neuaufbau mit Geld-, Sachspenden und/oder Manpower ermöglicht
haben sei an dieser Stelle herzlichst gedankt . 73s de Ralf, DF6RK ..._._

Hier geht es zu den Seiten von DF6RK und der Taunus-Relais-Gruppe.
