Die Quad Die wahrscheinlich einfachste Selbstbaurichtantenne. Die Quad weißt, senkrecht zum
Erdboden stehend, bereits als Einelementantenne einen Gewinn
gegenüber einem Dipol auf. Als Zweielement Antenne kann diese
Antenne normalerweiße eine 3 Element Yagi noch knapp schlagen. Aber damit sind die Möglichkeiten dieser Antenne noch nicht ausgereizt. Sie kann auch waagrecht zum Erdboden betrieben werden, hat dann die Funktion eines Rundstrahlers. Allerdings hat sie dann eine horizontale Polarisation, und bringt den bekannten Polarisations verlust von 3 S-Stufen gegenüber einer normalen Hochantenne mit. Aber für UKW SSB ist das eine einfache erste Lösung z.B. für Klasse 3 Inhaber. Nun etwas zum Gewinn : Ein Element Quad : ca. 2,8 dBD Alle Gewinneangaben sind auf den Dipol bezogen, wenn man nun die 4 Watt Sendeleistung eines CB-Funkgerätes und den Gewinn der Antenne betrachtet, wird man bei einer Zweielement Antenne sich, überlegen müssen, ob man nicht über die erlaubten 10 Watt EIPR kommt. Dies wird unter normalen Umständen jedoch fast immer der Fall sein. Also e.v. sich mit einen Element begnügen und keine Angst vor einem Besuch der REGTP haben.

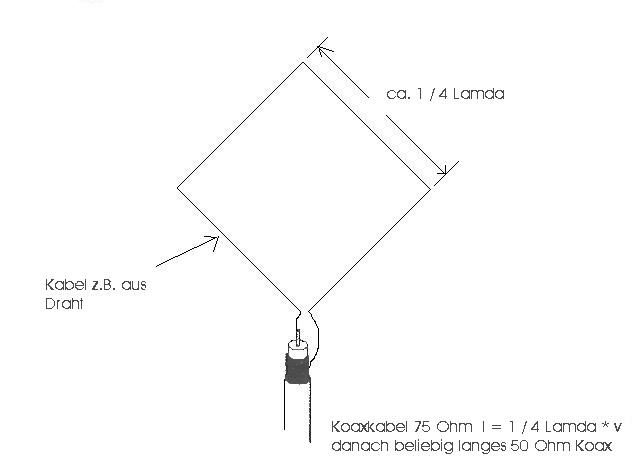

Diese Konstruktion stellt eine Einelement Quad dar, sie kann aber auch als Strahler bei einer Mehrelementquad eingesetzt werden.
|
