Antene su moja opsesija. U mom dugogodišnjem radio-amaterskom radu sagradio sam i isprobao više stotina raznih antena, za KT, UKT frekvencije....ali, dizajniranjem sam se počeo baviti tek kada sam od mojeg dobrog prijatelja Pope, YU7EF (koji je po svojim jagicama već poznat širom sveta), dobio softver za modeliranje antena.

Ovde možete videti moje antene. U većini su to oblonzi, a ne jagice. Kad pogledate njihove dijagrame zračenja i ostale karakteristike, postaće vam vrlo zanimljive.

Oblong je, prevedeno sa engleskog, pravougaonik izveden iz kvadrata, tj. oblong-antena je izvedena iz kvad-antene. Dakle, dve i dve stranice su jednakih dimenzija. U slučaju mojih oblonga, visina svih elemenata antene je ista, a menja se samo dužina horizontalnih stranica (osim u nekim posebnim slučajevima, gde će to biti posebno naznačeno).

Ustanovio sam da pravougaonik može da bude znatno bolja antena od jagice. Sve postignute performanse su bolje, uključujući: pojačanje, širinu radnog opsega, potiskivanje neželjenih snopova, temperatura antene. Konačno, odnos G/T je dramatično bolji, posebno na opsezima 432 i 1296 MHz.

Odavno se vode polemike da li je i koliko kvad-antena bolja od jagice. Smatra se da dvo-elemen-tni kvad vredi koliko tro-elementna jagica, ali, sa povećavanje broja elemenata, razlika se smanjuje da bi sasvim nestala.

Moji dizajni govore nešto drukčije. Kod manjeg broja elemenata, kvad, odnosno oblong, je znatno bolji od jagice. Zatim, pri dužinama buma od 4 do 5 lambda, razlika se smanjuje, ali i dalje postoji u korist kvada – oblonga. Medjutim, kada je bum duži, oblong naglo počinje da dobija na performansama, pa je pri dužinama 10 do 20 lambda znatno bolji od jagice.

Naravno, 10 talasnih dužina duga antena na 144 MHz predstavlja nerealnost. Ali, na 432 i 1296 MHz, dužina antene od kojih 6-7 metara je sasvim moguća. Zbog ovoga, smatram da je oblong (i kvad, naravno) antena pre svega za UHF opsege. Medjutim, i uz lošije rezultate pri kraćem bumu, oblong još uvek nadmašuje jagicu, pa ga vredi koristiti i na 144 MHz (čak i na 50 MHz).

Sa mojeg stanovišta, glavna prednost oblonga je njegova poprilična neosetljivost na uticaj okoline i na greške u izradi. Ako se, naprimer, kod jagice, promeni prečnik elemenata sa 5 na 5,5 mm, takva jagica je za otpad. S druge strane, ako kod oblonga promenite prečnik sa 5 na 10 mm, sistematski na svim elementima, takva antena će još uvek da radi dobro! Zato smatram da se, prilikom gradnje, ne mora uzimati u obzir korekcija dužine elemenata zbog uticaja buma, što je inače, svim graditeljima antena velika glavobolja.

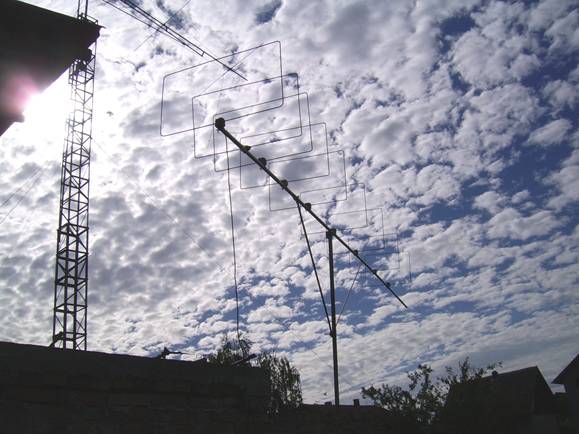

Oblong antena Q209E3XL (sagradio YU7XL 2008)

Savetujem da se elementi postavljaju izolovano i iznad buma. Postavljanjem iznad buma postižu se dve pogodnosti:

1. manja sprega izmedju elemenata i buma i
2. ušteda na materijalu na nosećim elementima ako je stakirano više antena.

Ako ovako postavljate elemente, možda neće biti zgorega da se gornje stranice elemenata (samo kod antena za 144 MHz) povežu krutom plastičnom cevi, kako bi se sprečilo njihovo njihanje na vetru.

Nosač elementa od poliester kita (izradio YU7XL)

Izvedba radijatora na pločici od vitroplasta

Neko bi mogao reći da je teže sagraditi oblong nego jagicu. Proverite da li je stvarno tako. Naravno, utrošak materijala za izradu elemenata je povećan, ali svaki santimetar više isplatiće se u DX radu. Jedno od mogućih rešenja nosača elementa je prikazano na slici (krajevi žica su unutar poliester

bloka, bilo zavareni, bilo spojeni „luster-klemom“, pri čemu je važno onemogućiti da žica u poliesteru

„šeta“). Za „brzu“ gradnju, moguće je krajeve elementa spojiti sa „luster-klemom“ i plastično telo „luster-kleme“ fiksirati na kvadratni bum (rešenje Andre, YU1QT). Naravno, brza gradnja nije dobra ako antena treba da traje duže, jer će mesingani delovi luster-kleme brzo oksidisati.

Radijator se može sagraditi kao na datoj slici, na komadu vitroplasta. Po završetku i proveri antene, spojevi se mogu pokriti poliesterskim kitom radi zaštite od atmosferilija

Dosada sam uradio mnogo različitih modela oblonga: videćete modele iste dužine buma i broja elemenata, ali različite visine elemenata, čime se dobijaju sasvim drugačije performanse. U svakom slučaju, potrebno mi je vremena da svaki model pripremim za objavljivanje, zato smatrajte da je ovaj web sajt u stalnoj rekonstrukciji – stavljaću modele na njega, jedan po jedan...

Od svih modela, sagradio sam lično i isprobao dosada samo jedan: 9-elementni Q209E3XL. Antena je odmah, pri prvim ispitivanjima, pokazala iste performanse kao na ekranu računara.

Pokazalo se da simetriranje napajanja nije neophodno i da se koaksijalni kabl za napajanje može direktno spojiti na radijator, bez vidljive degradacije dijagrama zračenja.

Svi modeli su slobodni za gradnju, a moj jedini zahtev je povratna informacija. Dakle, ako ste sagradili neku od ovih antena, molim, pošaljite mi fotografije i komentare o njenom ponašanju u praksi. Hvala unapred!

Ovim putem, zahvaljujem se YU7EF i YU1QT za pomoć i komentare.

Nešto dodatnih pojašnjenja:

·        Označavanje modela – Prvi karakter je slovo i predstavlja tip antene. Sledi broj koji označava radni opseg i još dva broja koji označavaju broj elemenata. Zatim dolazi slovo koje označava visinu elemenata (prema priloženoj tabeli) i broj koji predstavlja običan redni broj. Na kraju, svaki model ima i slova XL od YU7XL.

OZNAČAVANJE YU7XL ANTENA

·        Uporedjivanje – gde god je moguće, priložene su osnovne performanse za odgovarajuću YU7EF jagicu, pa se odmah može odrediti razlika izmedju jagice i oblonga.

·        SWR dijagram je dat za SWR = 1,5 i za ceo amaterski opseg 144 – 146 MHz.

·        Dijagrami zračenja dati su za posebno za slučaj materijala bez gubitaka i sa gubicima.

·        Rastojanje za staking zasada nisam dao; uradiću to naknadno. U medjuvremenu, ako je nekome potreban taj podatak, neka mi se obrati direktno, e-mejlom.

·        Na početku razgledanja, imate tabelu svih izloženih antena sa osnovnim performansama, poredjanih prema dužini buma, ćime vam je olakšan izbor.

·        Sve antene su dizajnirane za 50-omski priključak napajanja.

·        Antene označene sa QQ... imaju dvostruke oblong elemente, kao što slika prikazuje. Kod njih je napajanje radijatora u srednjoj horizontalnoj stranici
