Por PY4ZBZ    23-09-2009   rev. 25-10-2009

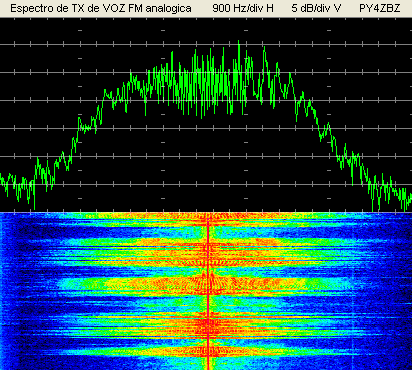

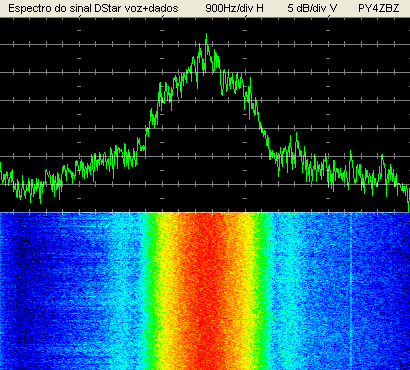

Simplificando: D-STAR é um sistema DIGITAL de transmissão de voz e dados (DV), usado em VHF, UHF e 1.2 GHz. A voz é convertida de analógico para digital (por ex. qualidade telefônica a 64 kbps), e depois "comprimida/codificada" por um VOCODER da AMBE, o que evidentemente piora um pouco a qualidade da reprodução, mas que reduz drasticamente a taxa de bits para apenas 3600 bps, já incluídos 1200 bps para correção de erro FEC. Ainda permite uma transmissão simultânea de dados a 1200 bps, somando uma taxa total de 4800 bps, que modula a portadora em GMSK, ocupando apenas uns 8 kHz de banda. Em 1,2 GHz, permite transmitir dados a 128 kbps. Compare nos espectros seguintes, a diferença entre os sinais D-Star e o sistema analógico FM comum em V/UHF:

Uma característica interessante do D-STAR é que as repetidoras digitais podem ser interligadas via internet (Gateways) o que permite a qualquer usuário contato via radio com o mundo inteiro. Veja a lista dos repetidores D-STAR no mundo todo aqui ou aqui , ou num mapa aqui. As repetidoras são "agrupadas e gerenciadas" por meio de REFLECTORs.

Um ponto negativo do D-Star, que apesar de ser um protocolo aberto, criado pela JARL, é que o vocoder da AMBE usado nele (tanto em rádios como no Dongle) usa um sistema proprietário, ou seja, não pode ser reproduzido por softwares abertos como por exemplo o sistema DRM. Claro que qualquer fabricante ou radioamador pode montar um radio D-STAR, mas terá que comprar o chip do vocoder da AMBE. Alguns dirão que não é caro, até concordo, e que não havia nenhum sistema aberto com a alta taxa de compressão disponível na época do desenvolvimento do D-STAR, mas é FECHADO, e não nos permite desenvolver soluções exclusivamente por software, como no caso do DRM. Quem sabe no futuro próximo isso muda ?

Veja quem está falando em D-STAR no mundo inteiro, agora, e durante a ultima hora.

Veja quem está ligado na repetidora PY4RCR em Belo Horizonte.

Veja mais sobre D-STAR nos sites seguintes:

www.dstar.com.br           www.cram.com.br           www.dstar-brasil.com.br

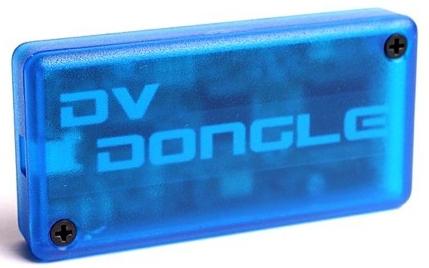

Para quem não tem transceptor D-STAR, ou que mora fora da área de cobertura de um repetidor D-STAR, existe um dispositivo de hardware, o Dv-Dongle, que ligado a porta USB do PC, permite acessar a rede mundial D-STAR diretamente via internet. Veja aqui a pagina do projeto do Dv-Dongle, com manual técnico e esquema.

O Dv-Dongle funciona com um software cujas telas são mostradas a seguir:

Telas do software DVTool2.0beta 4 de Robin Cutshaw - AA4RC:

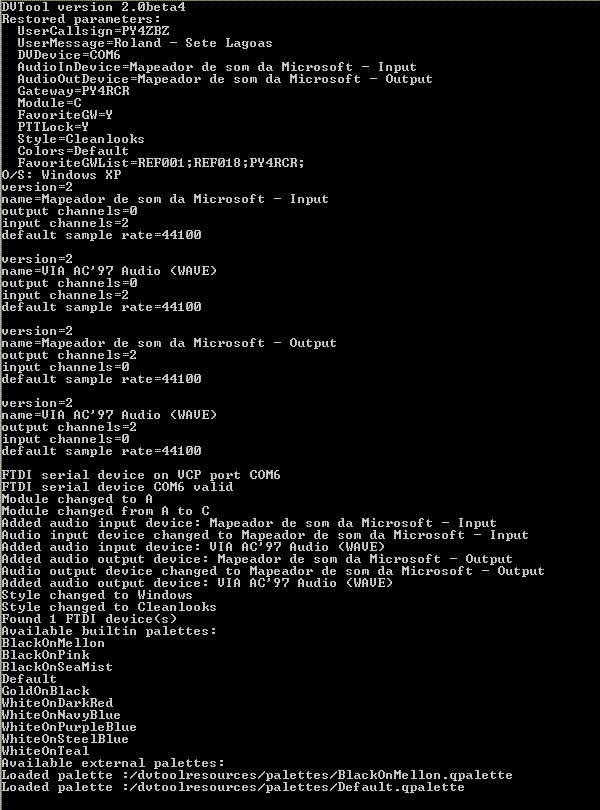

Tela DOS ao executar o programa:

Depois de abrir a porta serial:

Depois de conectar no repetidor PY4RCR:

Tela do software em pleno funcionamento, no caso conectado ao reflector 001 e ouvindo:

Janela "Info" mostra detalhes do Gateway conectado :

Janela "History" mostra a listagem das ultimas estações ouvidas :

Janela "Data" mostra os dados transmitidos simultaneamente com a voz :

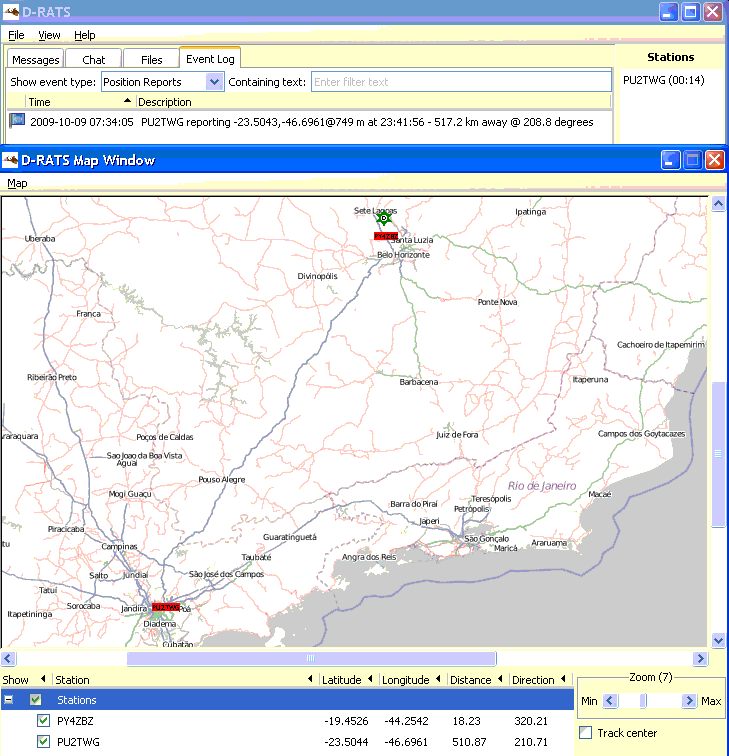

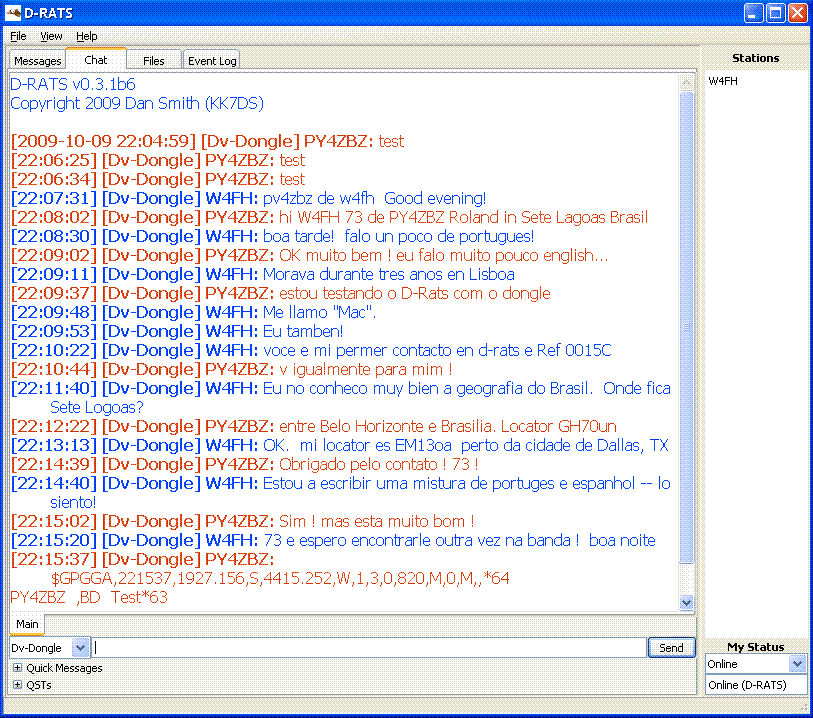

D-RATS  (RATS=STAR ao contrário) é um sistema (software, veja a ultima versão aqui) que permite usar o segmento de dados a 1200 bps do DV D-STAR, permitindo troca de arquivos, mails, chats, reportagens de posição, etc... As telas seguintes mostram alguns exemplos:
