Senas galios stiprintuvas

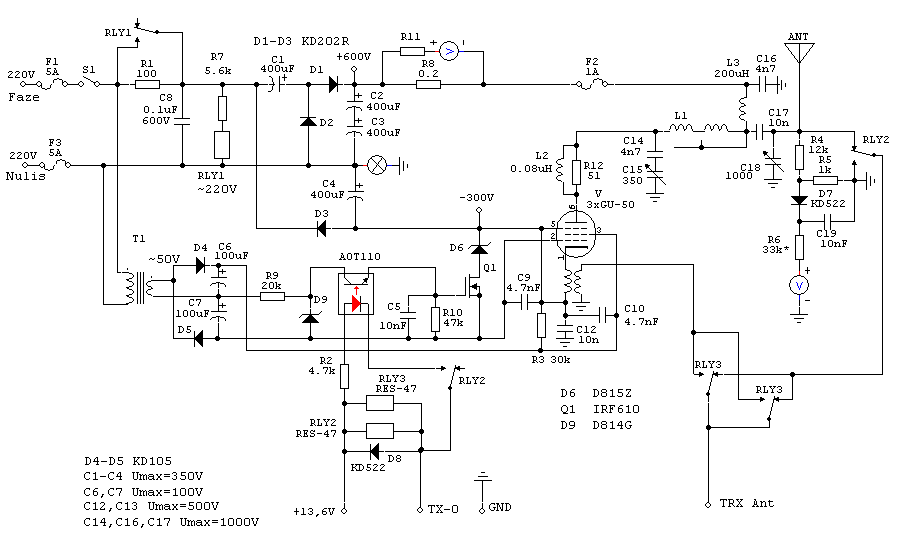

    Šis galios stiprintuvas man atidirbo apie 25 metus ir buvau juo patenkintas. Žinoma, darydavau jame kokius nors pakeitimus, vis ką nors įdomau sugalvodavau. Tai yra tradicinis trijų GU-50 lempų su įžemintais tinkleliais stiprintuvas. Dėl schemos paprastumo parodyta tik viena lempa. Tačiau nuo įprastų jis skiriasi keliais niuansais, kuriuos ir pabandysiu aprašyti.
    Pirmiausia tai betransformatorinė anodinės įtampos gavimo schema. Pagal tokią schemą jis buvo sumontuotas iš pat pradžios ir nieko keisti neprireikė. +600V gaunami dvigubinant tinklo įtampą, dar -300V gaunami tinklo įtampą lyginant vieno pusperiodžio lygintuvu. Sumoje tarp katodo ir anodo gauname 900V, kas visai normalu tokio tipo lempoms. Didžiulis šios schemos pliusas yra tai, kad nereikalingas didelis, sunkus, deficitinis anodinis transformatorius, be to įtampos kritimas šiuoje schemoje yra mažesnis nei su transformatoriumi ir priklauso tik nuo C1 talpos. Pulsacijos priklauso nuo C2-C4 talpos. Pastarieji sudaryti iš dviejų 200mFx350V kondensatorių.
    Šioje schemoje elektros tinklo nulis neprijungtas prie stiprintuvo korpuso, todėl nebūtinas teisingas elektros tinklo fazavimas. Tačiau tai gariau padaryti, kad ant kondensatorių C12 ir C17 nebūtų tinklo įtampos. Tam tarp stiprintuvo korpuso ir nulinio laido įjungta ~220 V indikatorinė lemputė. Rozetė ir kištukas turi būti trijų kontaktų, stiprintuvo korpusas prijungtas prie įžeminimo laido. Jei kištuką įkišus į rozetę dega lemputė, reikia kištuką apsukti 180 laipsnių kampu. Esant teisingam fazavimui indikatorius nedega.
    Transformatorių naudojau savadarbį, kuris davė ~12,6V ir ~50V. Įtampos dvigubintuvo  (D4, D5) išėjime gauname apie 140V įtampą. Ši įtampa naudojama visiškai uždaryti lempas priėmimo režime ir jas pradaryti iki 100mA perdavimo režime. Priėmimo režime ekraninio tinklelio įtampa katodo atžvilgiu lygi 0, valdymo tinklelio -140V. Perdavimo režime valdymo tinklelio įtampa keičiama parenkant stabilitroną D6, kad gauti apie 100mA srovę. Mano atveju valdymo tinklelio įtampa apie -15V, ekraninio apie 125V (įtampos matuojamos katodo arba apsauginio tinklelio atžvilgiu).

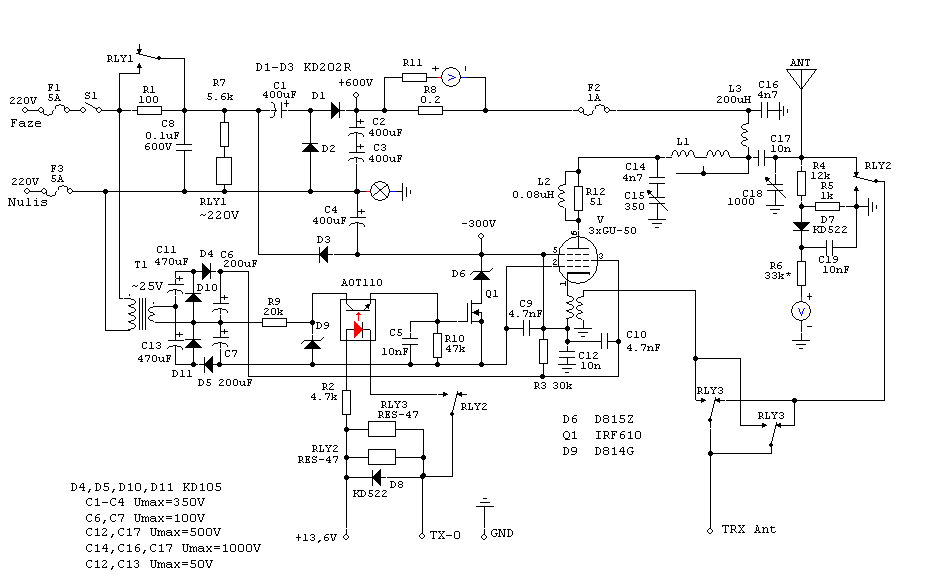

    Šią įtampą galima gauti ir iš lempų kaitinimo transformatoriaus. Šiuo atveju geriau dviejų lempų kaitinimą sujungti nuosekliai, kad gauti bendrą kaitinimo įtampą 25,2V. Įtampos keturgubinimu gaunama tokia pat įtampa.
    Schemoje neparodyta lempų kaitinimo grandinė. Ji, žinoma, turi būti. Droselio kaitinimui nėra, kaitinimo nei vienas laidas nesijungia prie korpuso. Kiekvienos lempos lizde kaitinimas per 1000pF kondensatorių sujungiamas su apsauginiu tinkleliu (5 lempos koja). Tai padaryta todėl, kad pamatuota realios lempos talpa tarp kaitinimo ir katodo siekė tik 5 pF. Tokia talpa nėra esminė ir lengvai sukompensuojama siųstuvo PI kontūru.
    Transformatorius lempų katode suvyniotas ant dviejų sudėtų feritinių žiedų 600HH K21x13x4 plonu laidu su teflonine izoliacija. Apvija vyniojama trimis laidais 10 vijų, antrinė apvija sudaryta iš dviejų nuosekliai sujungtų apvijos laidų, pirminė iš vieno.
    Dar vienas mėgėjų retai naudojamas dalykas tai taip vadinamas nuoseklus lempos anodo maitinimas. Tokio jungimo esmė yra tame, kad AD droselis jungiamas prie "šaltojo" PI kontūro galo. Esant tokiam jungimui reikalavimai droseliui yra minimalūs, aš naudojau nuo kažkokios senoviškos radijo stoties "universal" tipo suvyniotą droselį. Sename savo UA1FA siųstuve su GU-19 naudojau mažagabaritinį DM0,2 200mH droselį.  Esant tokiam lempos maitinimui anodinė įtampa yra ir PI kontūro ritėje. Bet neskaitau, kad tai didelė bėda. PI kontūro kondesatoriai prijungti per papildomus kondensatorius C14 ir C17, todėl kintamų kondesatorių elektrodų atsitiktinis užtrumpinimas nesukelia anodinės įtampos užtrumpinimo. Nors šie kondensatoriai ir įeina į PI virpamąjį kontūrą, tačiau jų reaktyvinė varža yra maža ir ji nesunkiai kompensuojasi. Neparodytas PI kontūro diapazonų perjungėjas su papildomais diapazoniniais kondensatoriais, dėl jo schema darytūsi sudėtingesnė, o informacijos jokios jis neįneštų. PI kontūro ritės induktyvumai paskaičiuojami programėlių 1, 2, 3 ar 4 pagalba ar kitais žinomais metodais. C9, C10 ir C12 sudaryti iš trijų kondensatorių, jie lituojami kiekvienos lempos lizde. Jų nominas nekritiškas.
    Kaip parodė praktika, relė RES-47 visiškai tinka komutuoti imtuvo antenai prie tokios siųstuvo galios. Tik reikia garantuoti, kad stiprintuvas nebus junginėjamas tuo metu, kai dirba siųstuvas. Tai pas mane atlieka elektroninis blokas, kuris užlaiko signalą tiek, kad spėtų persijungti stiprintuvo relė ir užlaiko stiprintuvo perjungimą į priėmimo režimą tiek, kol baigiasi pereinami procesai siųstuve. Tai leidžia dirbti CW QSK režime. Stiprintuvo išėjimas visą laiką yra prijungtas prie išėjimo.
    Rezistorius R1 20W. L2 vyniojamas ant 1W R12, 4 vijos 0,5mm diametro variniu laidu. Apie šią grandį plačiau galima pasiskaityti W8JI straipsnyje. Kitų detalių paskirtis bei įpatumai, kurių ne tiek ir daug, lyg ir be paaiškinimų turėtų būti suprantami.

Vytas     LY3BG
