Voici une méthode de vérification de votre station;

Tout d'abord en réception;

On peut assimiler le bruit de bande à un genre de bruit blanc, car il est linéaire suffisamment pour s'en servir comme générateur.
Il suffit de se procurer sur le Net, comme dans mon serveur HTTP le logiciel Speclab (spectrum Loboratory) qui est un excellent logiciel de mesure BF, de le configurer adéquatement (un fichier de config type, le mien, est déposé (ici), il suffira de remplacer celui par défaut du logiciel en racine de celui-ci.

Trouvez une bande sans QRM, ni trafic, mettez en route votre logiciel speclab et laissez faire pendant un bon moment, au bout d'un moment en coupant la BF vous obtiendrez la bande passante RX de votre station DRM et autres modes... Comme ceci;



Pour info, cette courbe est celle de ma chaine réception avec le TS480SAT, que peut-on en dire ?

Un léger affaiblissement nullement génant (2 dB en gros) à partir de 1000 Hz jusqu'aux fréquences plus aigües...
Les pips de droite et de gauche représentent d'une part la fréquence de début de la DRM en gros 350 Hz et ceux de fin en fonction de la largeur de bande choisie 2550 et 2750 Hz
Atténuation importante et inexploitable entre les 2 marqueurs de droite conclusion; ne pas utiliser la largeur de bande 2.4 kHz.
La retombée brutale aux deux extrèmités est due au filtre à quartz de votre transceiver. Pensez que cette courbe vaut aussi pour l'émission, le même filtre quartz étant utilisé avec des commutations à diodes....


Ci dessus, courbe d'un filtre à quartz; la portion entre les traits verts
 correspond à peu de choses près à celle de votre récepteur... Et c'est
 cette partie là, à - 6 dB d'affaiblissement qui est prise en compte pour
 le calcul de sa bande passante.

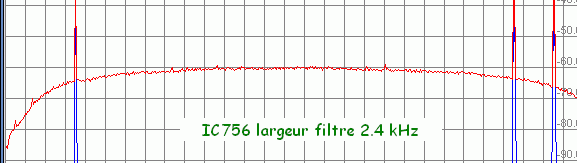

Voici le spectre du filtre quartz version 2.4 kHz monté sur mon IC-756, mêmes défauts en plus marqués

Pour le reste c'est bon...

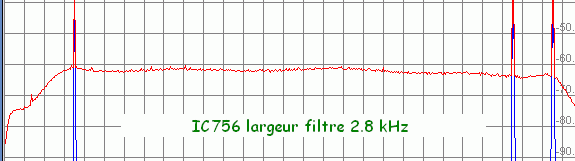

Et ici l'IC-756 avec le filtre 2.8 kHz en service.

On peut remarquer là la différence flagrante de la largeur du spectre BF, dans cette configuration là, on peut trafiquer en DRM avec une largeur de bande de 2.4 kHz, malgré une linéarité au dessus de la bosse un peu chahutée, mais nullement génante car inférieure à 2 ou 3 dB. 2.4 Khz oui mais bon, si je peux émettre correctement, qui me décodera dans les meilleures conditions, le cas étant identique pour tous ???...


C'est simple à vérifier et je vous conseille de le faire, c'est quelquefois surprenant de vérité...

Nous passons maintenant à l'émission...

Pour vérifier la partie émission, nous allons devoir procèder d'une autre manière;

Un signal de règlage, appelé aussi "Tune" peut être généré facilement par EasyPal; dans le menu Action, vous prenez l'option "Envoi des tonalités d'accord (Tune)". En cliquant dessus, vous déclenchez pour quelques secondes l'envoi de ce signal qui comporte 2 parties; envoi de l'indicatif puis de 3 tonalités simultanées de l'accord.

L'utilité de l'indicatif et des tonalités d'accord;

Il va vous permettre d'ajuster le niveau de modulation de l'émetteur par les différents règlages à votre disposition,

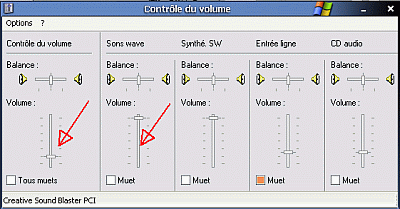

Contrôle de volume/niveau de sortie Wave sur l'ordinateur


Ouverture du contrôle de volume Windows...

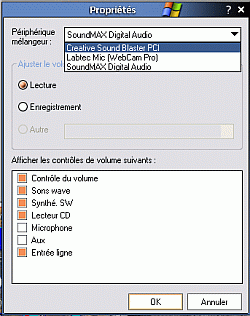

Choix de la carte son si plusieurs sont installées......


Les différents règlages sur lesquels agir...

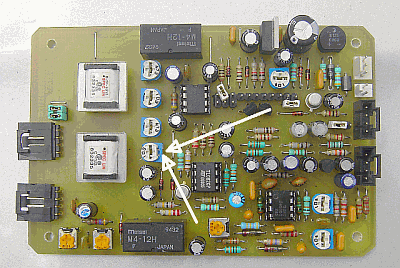

Le niveau TX de l'interface


Là sur l'interface 7.09_2 f6gia....

Pour ceux entrant par la prise micro, le gain micro


Touche de règlage niveau micro, un appui bref !...
et ajuster avec le bouton rotatif central à l'extrême droite

Ou

Le règlage de niveau TX disponible pour la prise accessoire, s'il existe (menu 46 sur TS480).



Chez moi c'est à 7 sur l'échelle...

Sur le passage de l'indicatif, le niveau de l'ALC du transceiver doit être légérement en deça de sa limite maximum.

Non non, ne touchez plus aux règlages, ça module!!!!

Les tonalités de règlage sont composées de 3 streams extraits d'une transmission DRM mis à 1 en permanence, ceci est donc le niveau maximal de modulation pour rester linéaire. Les streams contenant l'information sont eux modulés par des 0 ou des 1 et sont de ce fait moyennés dans le temps. Ils ne peuvent donc être affichés en valeur instantanée, mais sur la transmission d'un 1 c'est bien la puissance maximale que vous avez réglé qui est transmise et non la puissance affichée, pensez-y !!!...

Si vous modifiez ou forcez le niveau de modulation au delà de la zonz linéaire, visuellement les fichiers Waterfall seront très contrastés, des "échos" viendront se mêler au contenu de votre transmission en horizontal. La linéarité de votre transmission sera moins bonne et les streams passés à 1 en transmission DRM seront affectés par cette non-linéarité; le SNR chez vos correspondants va s'écrouler, l'effet inverse de celui désiré...
