Une méthode de règlage de la chaîne émission pour Easypal...

Celà concerne toute la chaîne, de l'ordinateur à l'émetteur en passant par l'interface.
Règlages sortie Wave et volume à moitié, vous installez dans le répertoire "UserwaveFiles" le petit fichier Wave que vous téléchargerez un peu plus bas et qui est en fait un fichier mettant à blanc le signal dans le waterfall. celà permet de moduler l'émetteur à fond et de pouvoir ajuster les contrôles de niveau modulation de l'interface et du trx, en se servant de son ALC sur le transceiver.
Ce blanc correspond au niveau de modulation maximum généré par easypal sur les pointes des streams (porteuses), la puissance des 3 streams de règlage étant moyennée, elle ne peut indiquer qu'imparfaitement le maximum de modulation

Sur ce s/mètre on voit très bien la plage ALC, la modulation du blanc waterfall NE DOIT PAS DEPASSER cette plage ALC.
Ici le règlage se situe entre 50 et 100 % de cette plage et le SNR engendré par cet émetteur est de 28 dB, hé oui... Bon d'accord ça module moins, mais le gain en dB du SNR fait que le signal DRM est décodé de partout avec peu de puissance. Je rappelle que le niveau d'émission DRM sera de 8 à 10 fois moins que le règlage défini, mais comme je l'ai toujours dit, les streams n'étant pas tous en permanence à 1 c'est à dire au blanc, ils sont de ce fait moyennés.

Sur ce niveau ALC, on module trop et la DRM engendré ne dépasse pas les 15 dB avec de la puissance. Si celà "passe", ce sera avec de la puissance mais avec un SNR assez pauvre et ce sera générateur de "BSR" bien plus qu'avec une petite puissance et un SNR important. C'est un choix à faire, mais on entend de plus en plus de stations mal réglées se contenter de pauvres SNR, alors qu'un simple coup de tournevis ou une simple et légére rotation du poignet arrangerait bien les choses, oui mais ça module plus!!!!
On charge le fichier générant le blanc ici; http://f6gia.no-ip.org:8000/x-drm/puis_drm.wav et on le dépose dans le répertoire "UserwavesFiles" d'Easypal, comme ceci...

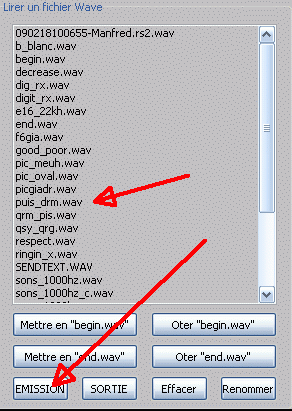

Il suffira juste de le lancer en cliquant sur le bouton et en sélectionnant ce fichier comme ci-dessous...

Puis passage en émission en cliquant sur le bouton adéquat...
Ne pas s'inquièter, ça ne dure qu'une trentaine de secondes, mais le faire sur fréquence libre, si ce n'est pas assez long on relance, c'est tout.
