Interface 7.09_2 F6GIA... Des modifications.....
Bon,
une petite modification très mineure, Le niveau de sortie de
l'interface étant assez élevé, il est parfois
nécessaire de l'abaisser; en sortie de l'interface coté
carte son, il avait été prévu une
résistance en parallèle sur la sortie, afin de
réduire le signal. Jugée peu utile au départ,
une résistance a malgré tout été
implémentée pour ce faire mais de 220k, il suffit juste
de changer la valeur de cette résistance par une 2.2 k afin de
permettre une plage de règlage plus basse en niveau... C'est tout!
Voyez la modification sur les 2 photos ci dessous...
avant
et après
La modif sur la portion correspondante du schéma, en réalité elle n'est pas représentée...
Interface
f6gia version 7.09_2
Quelques
OMs ont des soucis pour règler le niveau de réception
sur l'interface; c'est simple, l'ALC permet de règler
automatiquement le niveau en réception, à condition
qu'il y ait un niveau BF suffisant. Il suffit de mettre
l'ajustable de niveau RX à fond (à
échéance il risque de disparaitre...) d'avoir un niveau
BF de l'ordre de 500 mV à 1 V en sortie de RX. Le
règlage de niveau se fera sur la carte son de manière
à se retrouver un peu en retrait du marqueur droit du
bargraphe réception.
Comme
ceci;
La
plage de rattrapage de l'ALC est très importante, et corrige
sans difficulté les différences de niveaux dues à
des réceptions faibles ou fortes, ou comme moi qui joue
beaucoup du règlage RF Gain, de rattraper automatiquement la
différence de gain dés que l'atténuation HF
devient conséquente...
Une
fois que le règlage est effectué, on ne doit plus y toucher.
En réception, si le gain en transfert de l'interface est insuffisant, il vous faudra l'augmenter; la modification est simple; retirer une résistance de 220 k que vous remplacerez par la résistance de 100k que vous aurez dessoudé juste à côté. A cet emplacement libre, vous y souderz 1 résistance de 1 MOhms. La R de 220 k qui vous reste, vous la rangerez dans votre boîte à résistance, c'est tout!!!!
Les résistances concernées, ici la modification est déjà effectuée....

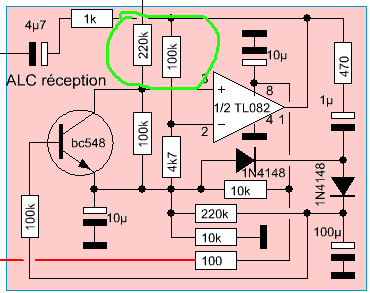

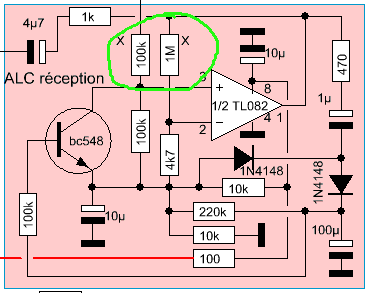

La modification sur la partie du schéma correspondante..., à gauche avant, à droite après.....
