Pollin hat ein Computernetzteil mit 500W (Bestellnummer 350033) zum Preis von 22,95€
im Angebot, und zwar den Typ SL-500 mit einem oben waagerecht liegendem 120mm Lüfter
der sehr schön leise läuft. Die Angabe auf dem Typenschild mit 12V 30A = 360W lässt die
Augen eines Funkamateurs sofort heller leuchten ;-))
Es sollte also auch ohne aufwändigen Umbau schon brauchbare
Spannungs und Stromwerte liefern...
Soweit die Theorie...
Es hat sich nämlich gezeigt das in der 12V Schiene nur eine 20A Diode
verbaut ist. Nun könnte man ja die "fette" 5V Diode dorthin umsetzen.
Aber die schlägt durch weil ihre Sperrspannung an der 12V Wicklung
überschritten wird wenn der Regler bei Last "aufmacht"
Hilft also nur der Ersatz mit einer Diode mit >30A Strom und mindestens
100V Sperrspannung (z.B. 60CPQ150)
Der Umbau ist relativ leicht zu erledigen:
- alle roten Leitungen entfernen (5V)
- alle weiteren orange, weiss, blau, braun, grau entfernen
- gelbe (12V) und schwarze (Minus,Masse) Leitungen zusammenfassen,
kürzen auf das Maß was bis zur Frontplatte ausreichend ist,
und in je einen Kabelschuh einlöten oder crimpen
- den Elko C16 und die Drossel L3 entfernen
- in die ehemalige 5V Insel die entfernte graue Leitung einlöten (Bild)
- die grüne Leitung (Startleitung vom Board) wird gekürzt
und kommt fest an Masse. (Bild)
- die graue Leitung (Regelung) geht zum Schleifer eines Potis 100 Ohm 4W (Reichelt)
- die anderen Potianschlüsse kommen an + 12V und -12V direkt von den Polklemmen
auf der Frontplatte um den Spannungsabfall bis dorthin mit auszuregeln
- der Regler wird voreingestellt auf ca. 65 Ohm vom Schleifer zum +12V-Anschluß
nun sollte sich schon eine Spannung von ca. 13,5V einstellen
Poti im Deckel des Netzteils
Hier die Verdrahtung der Messgeräte
Die Frontansicht (Gehäuse ist ein TEKO AUS33)

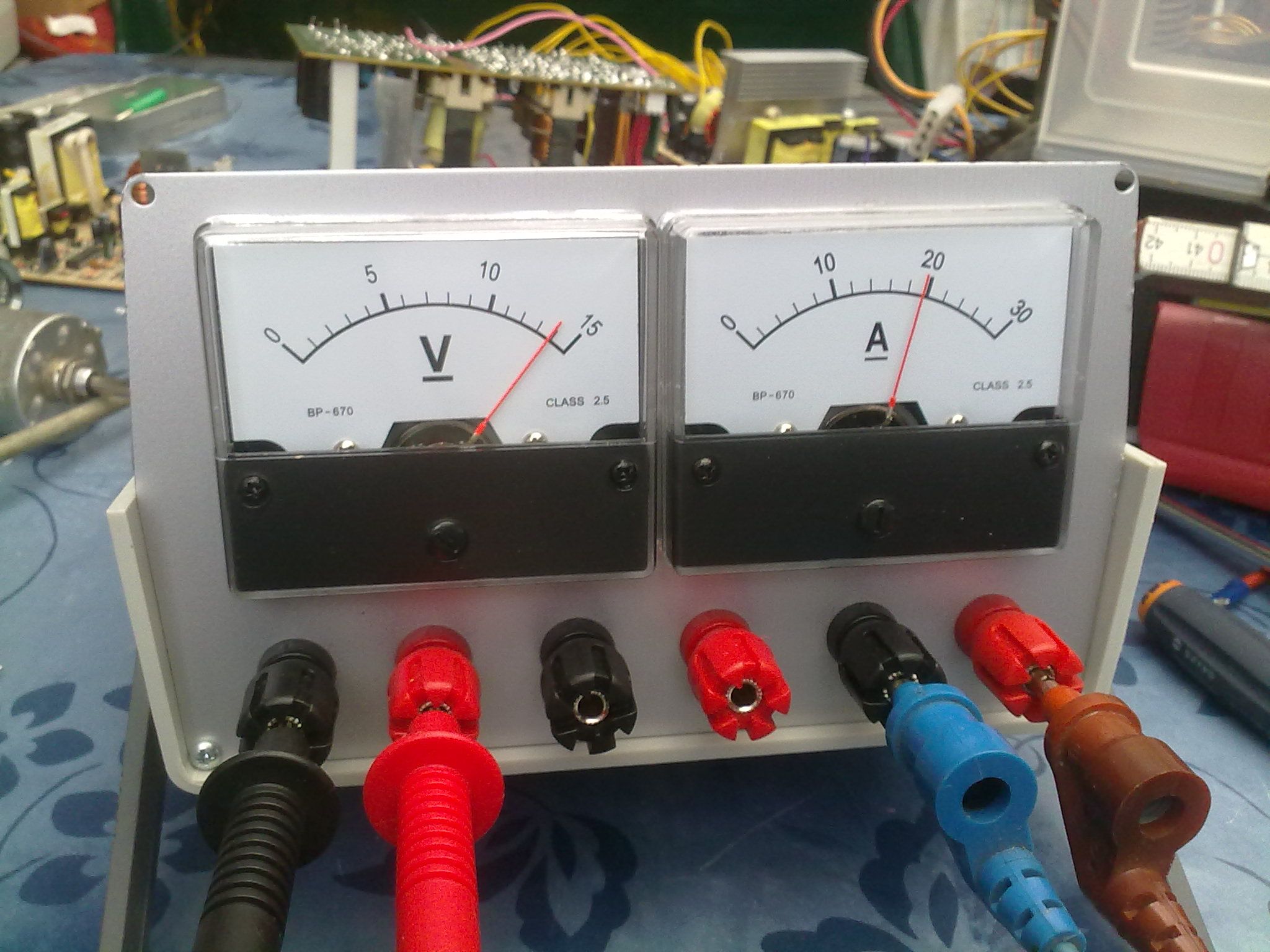

Lasttest ohne irgendwelche Probleme,
später dann mit gleichem Erfolg mit ca. 28A
Spannungseinbruch hier ca. 0,2V
Gesamtansicht

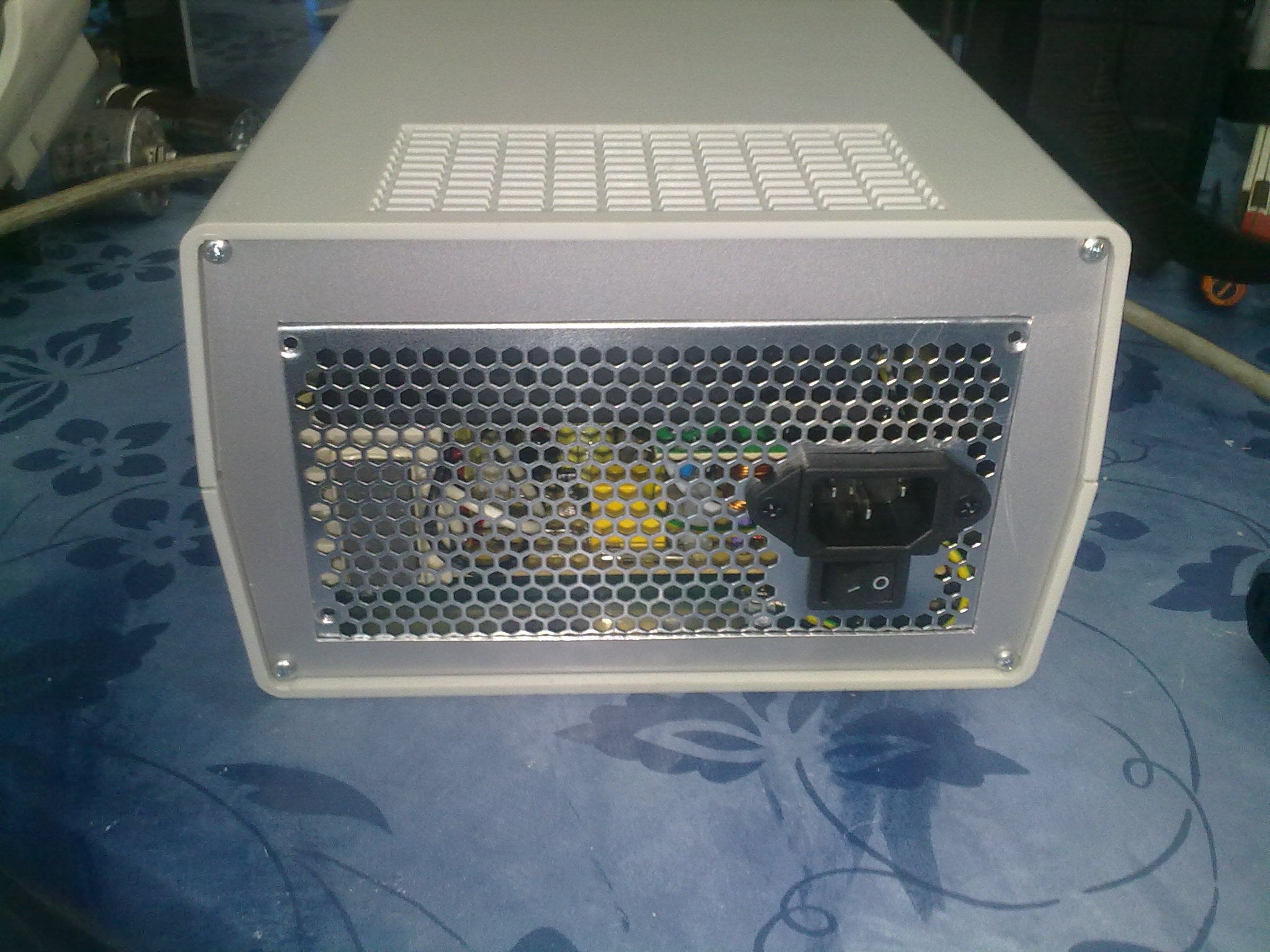

Rückseite
ca. 50mV HF Spitze/Spitze im Leerlauf an den Plus/Minus Klemmen
