DFØMOT

10m-Repeater auf dem Feldberg im Taunus

Eingabe / Input: 29.570 MHz NFM & 431.025 MHz FM (67Hz CTCSS)

Ausgabe / Output : 29.670 MHz NFM (55W) & 438.625 MHz FM (15W)

70cm-Digital-Repeater P25 (APCO-25, Phase 1)

439.575 MHz C4FM (15W) , OFFSET -7.6MHz , Bandbreite 12,5kHz, Standard nach ITU

NAC 293 nationaler Funkverkehr (DL), NAC 114 regional (Hessen), NAC 116 lokal (RheinMain)

Monitorverlinkt mit DB0WK, DB0DBN, DB0MYK, DF0MHR, DB0NG, DB0DDE, DB0DRE und DB0ZO

70cm-Digital-Repeater DMR (MOTOTRBO)

438.200 MHz 4FSK (15W) , OFFSET -7.6MHz , Systemcode 1

TDMA, zwei Gesprächskanäle in zwei Zeitschlitzen bei 12.5kHz Bandbreite,

Sendeart 7K60FXE, AMBE+2 Vocoder , Standard nach ETSI-TS102-361-1

Verantwortlich: Ralf, DF6RK letztes Update 01.12.2011

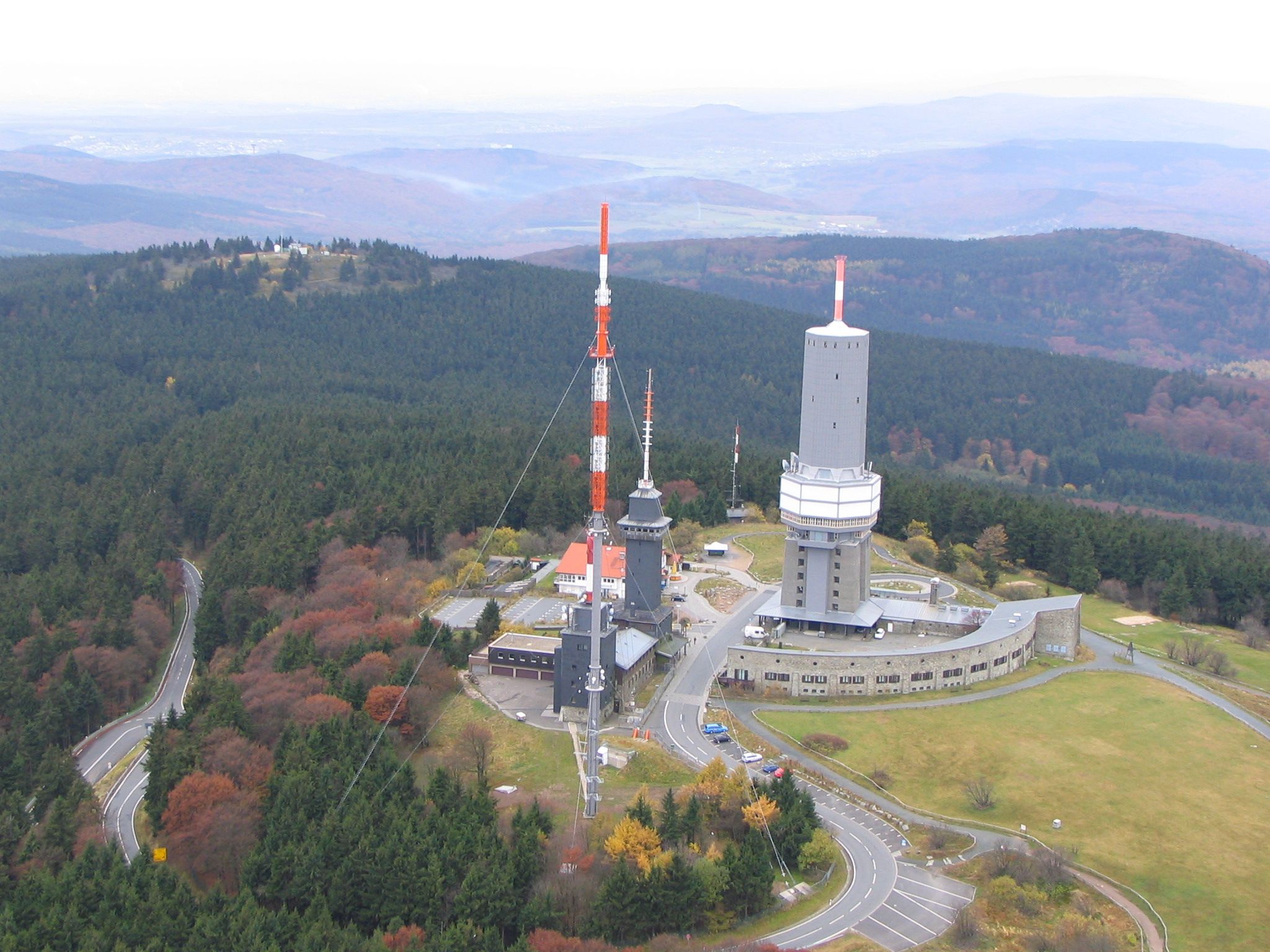

Kl.Feldberg (hinten links), (Gr.Feldberg rechts vorne)

DMR, P25 und 10m-Senderstandort DF0MOT Gr.Feldberg 920m über NN (JO40FF)
DMR, P25 and 10m-Transmitter site, 920m ASL

Empfängerstandort DB0MOT Kleiner Feldberg 840m über NN (JO40FF)
10m Receiver 840m ASL

Bedienung 10m-Relais:

Auf der 10m-Eingabe muss für ca. 4sec. der FM-Träger gestellt werden um das Relais zu öffen. Nach
Loslassen der PTT geht das Relais mit der Kennung DFØMOT auf Sendung. Auf 70cm genügen 0,5sec.
Open with carrier for 4 sec on the input, after release PTT the repeaterwill be on air

Da es sich um zwei getrennte Relaisstandorte handelt gibt es auch zwei Rufzeichenzuteilungen, DF0MOT
für den Sender- und DB0MOT für den Empfängerstandort. Entfernung 1,5km.
Two repeater sites need two different callsigns, DF0MOT (TX) and DB0MOT (RX), distance 1.5km.

DF6RK mit den Fingern in DF0MOT

Der Relaisverantwortliche Ralf, DF6RK beim Checkup des Empfängers:
10m-Empfängerempfindlichkeit 0.16µV bei 12dB SINAD oder -124dBm
DF6RK at maintenance of 10m-RX and Link TX

Die Technik wurde 1990 von der Fa.MOTorola zur Verfügung gestellt und von Detlef, DH1FAD
gebaut. Es sind modifizierte Funkrelais. Die 10m-Module waren ursprünglich im 8m-Band zuhause.
Die Antennen wurden von Ralf, DF6RK montiert und sind teilweise Eigenbauten. Auf dem Kleinen
Feldberg im Taunus (JO40FF) wird auf ca. 840m mit einer Kathrein 1/4 Lambda Groundplane
Antenne auf 29.570 MHz empfangen, auf 438.625 MHz umgesetzt und zum Gr.Feldberg (JO40FF)
gesendet. Dort wird auf etwa 920m Höhe das Linksignal auf 438.625 MHz empfangen und auf
29,670 MHz umgesetzt. Die Sendeantenne ist auch eine Kathrein 1/4 Lambda Groundplane.
Die 70cm-Eingabe 431.025MHz wird parallel zum 10m-RX Empfänger umgesetzt, ein 67Hz-
CTCSSTon muss mitgesendet werden. Beide Empfänger werden gleichberechtigt auf den TX
übertragen.

The equipment was sponsered in 1990 by Motorola Germany and contructed by Detlef, DH1FAD. Itis based on MC
Micro and were modified 8m-commercial radios. The antennas were setup by Ralf, DF6RK. Both antennas are
quarter wave groundplane by Kathrein K717758.

Antennen DB0MOT RX 29,670 MHz TX 439 MHz

Taunus Observatorium auf dem Kl.Feldberg in 840m über NN, Empfängerstandort.
Rufzeichenzuteilung : DB0MOT. Hier steht auch ein Empfänger von DB0FT 2m.

Links befindet sich die Empfangsantenne, eine 1/4 Lambda Groundplane der Fa. Kathrein,
natürlich auf 29.570MH abgestimmt. Rechts die 70cm-Antenne für den 70cm-Zugang und
Zubringer zum Gr.Feldberg (DF0MOT).

RX-Site DB0MOT on 840m ASL. Also the receiver site of the 2m-repeater DB0FT. Left RX-groundplane
(29,570MHz, right UHF antenna 438.625MHz), both manufactured by Kathrein and mounted on a 14m tower.

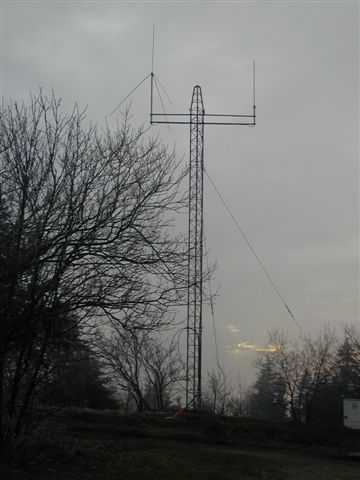

14m Antennenmast DB0MOT auf dem Kleinen Feldberg

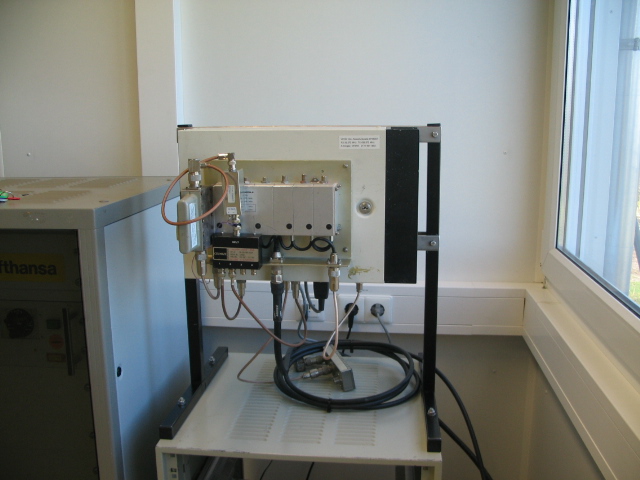

RX DB0MOT 29,570 I

Der Empfänger befindet sich in einem Container des Taunus-Observatoriums der
Johann Wolfgang Goethe-Universität Frankfurt am Main
Receiver and link equipment inside container of Frankfurt University

HR-Sendergebäude mit Aussichtsturm auf dem Großen Feldberg im Taunus, 880 über NN,
Senderstandort, zugeteiltes Rufzeichen: DF0MOT, Turmhöhe 55m, Antennenhöhe 40m.
Ebenfalls QTH von Digipeater und Digitalrelais DB0HRF und ATV-Relais DB0HAU.
Die Antenne von DF0MOT ist am Ausleger zu erkennen, weitere Antennen von
DB0HRF, DB0HAU, UKW-Rundfunkreserveantenne und BOS. Aussichtsplattform
ist bei gutem Wetter zugänglich und bietet eine imposante Fernsicht.
TX-Site on HR-Broadcast-Tower, 920m ASL.

P25-Netzwerk Karte

P25-Netzwerkkarte

DMR Digital Mobile Radio

DMR bedeutet Digital Mobil Radio und ist der neue ETSI-Standard für kommerzielle digitale Funk-
anwendungen. MOTOTRBO ist der Markenname von Motorola für diesen digitalen Betriebsfunk.
Derzeit sind 10 Repeater in Europa über das Internet zu einem Netz zusammengeschaltet, das mit
anderen Netzen in USA und andderen Ländern verbunden ist.
In einem 12.5kHz Kanal stehen zwei Zeitschlitze (TDMA) für zwei Funkspräche, die auch gleichzeitig
stattfinden können und sich nicht gegenseitig stören, zur Verfügung.
Zeitschlitz 1 (SL1) ist für weltweiten, SL2 für nationalen Funkverkehr vorgesehen. Gruppenruf ID 1
"weltweit" ist die Standardeinstellzung im Parameter "PTT-Kontaktname",diese ID muss in der
Empfangsgruppenliste vorhanden sein, damit man Funkgespräche hören kann.

Folgende Endgeräte sind frei im Funkfachhandel erhältlich: Fa. Motorola DP3400/DM3400/DP3600/
       DM3600, auch alle mit GPS Option ; Hytera HYT PD-782/PD-780/MD-782/MD-780

Funkgeräte-IDs bitte nur nach dem vorgegebenen internationalen Schema (siehe Link MOTOTRBO
Yahoo Gruppe) nutzen, bei Unklarheiten bitte uns kontaktieren. Auch können wir auf Anfrage
komplette Code-Plugs für diverse Funkgeräte mit unserer Konfiguration bereit stellen.

Liste aller DMR-Relaisstationen im DMR-MARC Netz in Europa mit Zugangsparametern:

Aachen / Stolberg	DB0AVR	439.8375 MHz (-9.4) Systemcode 1
Berlin	DM0MOT	439.5250 MHz (-7.6) Systemcode 1
Bonn	DB0DBN	439.9750 MHz (-9.4) Systemcode 2
Dortmund	DB0DS	439.8500 MHz (-9.4) Systemcode 1
Frankfurt / Gr.Feldberg	DF0MOT	438.2000 MHz (-7.6) Systemcode 1
Koblenz	DB0MYK	438.3000 MHz (-7.6) Systemcode 1
Marl	DB0NG	438.5750 MHz (-7.6) Systemcode 1
Mülheim/Ruhr	DF0MHR	439.4375 MHz (-7.6) Systemcode 1
Osnabrück / Dörenberg	DB0ZO	438.4750 MHz (-7.6) Systemcode 1
Roses/Costa Brava	EA3DKP	439.0000 MHz (-7.6) Systemcode 1
Brienzer Rothorn	HB9F	439.5000 MHz (-7.6) Systemcode 1
Wien	OE1XAR	438.5750 MHz (-7.6) Systemcode 1

Europa- und weltweiter Funkverkehr zu anderen Teilnehmern im DMR-MARC Netz möglich.

Links zu weiteren DMR-MOTOTRBO Amateurfunkseiten:

APCO25-DMR Yahoo-Gruppe (deutsch)
Webseite von K6EH / N6DVA
MOTOTRBO Yahoo-Gruppe (engl.)
Weltweites DMR-Netz

DMR- Logbuch in Echtzeit, Aktivität im Netzwerk:

Zum Schluss, herzlichen Dank unseren Gastgebern / many thanks to our hosts:

Allen Spendern, die den Wiederaufbau von DF0MOT sowie den
Neuaufbau mit Geld-, Sachspenden und/oder Manpower ermöglicht
haben sei an dieser Stelle herzlichst gedankt . 73s de Ralf, DF6RK ..._._
