Doppelquad

Hier will ich eine Antenne beschreiben die eine Weiterentwicklung der Quad darstellt. In einigen Berichten kann man immer lesen das eine Quad mit mehr als 2 Elementen kaum mehr Vorteile bringt, sollte dies tatsächlich so sein so giebt es aber auch hierfür eine Lösung die Stockung zweier Quads zu einer Antenne mit einer Einspeißung. Ich habe bisher zwei Antennen für das 70cm Band gebaut, da die Antenne für KW rießige Ausmaße annimmt. Eine Version für 10/11 Meter ist für einen Fildday mal angedacht. Fest installiert denke ich ist solch eine Antenne nichts, wer könnte mit solchen einen Monstrum bei einen Sturm noch gut schlafen?

Nun zur Bauanleitung :

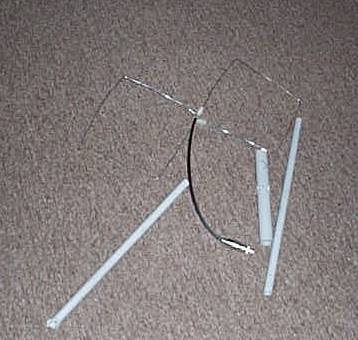

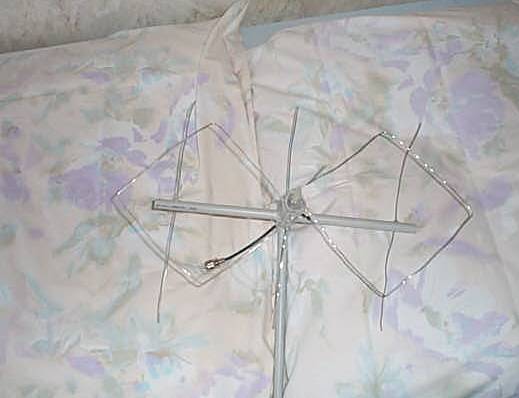

Ich habe für die 70cm Variante verschiedene Rundkabelkanäle verwendet. Bei der ich in die größere Rohre Löcher düe die kleineren gebohrt habe. Durch diese wurden dann die kleineren geschoben und dann mit Heißkleber fixiert. Hier nun ein Bild der meißten Teile.

Auf den Bild kann man außerdem noch die Doppelquadschleife erkennen, die durch Koaxkabel direkt gespeißt wird.

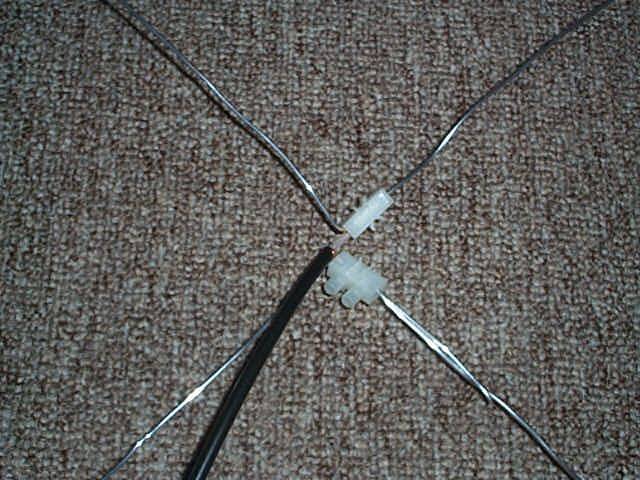

Auf dem nun folgendem Bild kann man erkennen wie das Koaxkabel angeschloßen wird. Das Koaxkabel wird aufgetrennt die Masse muß an der einen Seite die Seele an die andere Seite des Mittelpunktes angeschlossen werden. Die Drahtschleife muß durchgehend sein.

Die Montage der Reflektoren sind unkritisch die Masse mußen eingehalten werden. Ich habe in den Querstab einfach Löcher gebohrt und Draht hindurchgesteckt, das ganze wieder mit Heißkleber verklebt. Die Doppelquadschleife noch im vorderen Teil des Rohres befestigt und schon sollte die Antenne funktionieren.

Nun aber zum wichtigsten die Maße:

Auch hier sollte das Bild wirlich alles erklären:

Für 70cm gelten folgende Maße:

• Strahler: Seitenkantenlänge der Quadrate: 17 cm; Gesamtlänge der Quadschleifen: 136,5 cm
• Reflektorlänge: 35 cm
• Abstand zwischen den einzelnen Reflektoren: 17 cm
• Abstand zwischen Reflektor und Strahler: 9,2 cm

Für 2 Meter gelten folgende Maße:

• Strahler: Seitenkantenlänge der Quadrate: 53 cm; Gesamtlänge der Quadschleifen: 424 cm
• Reflektorlänge: 106,5 cm
• Abstand zwischen den einzelnen Reflektoren: 53 cm
• Abstand zwischen Reflektor und Strahler: 27,5 cm

Für 10 Meter (28,5 MHz) gelten folgende Maße:

• Strahler: Seitenkantenlänge der Quadrate: 2,56 m; Gesamtlänge der Quadschleifen: 20,48 m
• Reflektorlänge: 5,28 m
• Abstand zwischen den einzelnen Reflektoren: 2,60 m
• Abstand zwischen Reflektor und Strahler: 1,37 m

Für 11 Meter (27,2 MHz) gelten folgende Maße:

• Strahler: Seitenkantenlänge der Quadrate: 2,68 m; Gesamtlänge der Quadschleife: 21,44 m
• Reflektorlänge: 5,53 m
• Abstand zwischen den einzelnen Reflektoren: 2,72 m
• Abstand zwischen Reflektor und Strahler: 1,44 m

Nun noch ein Wort zur Polarisation:

So montiert hat die Antenne horizontale Polarisation

Und so vertikale Polarisation, als für PR günstig
